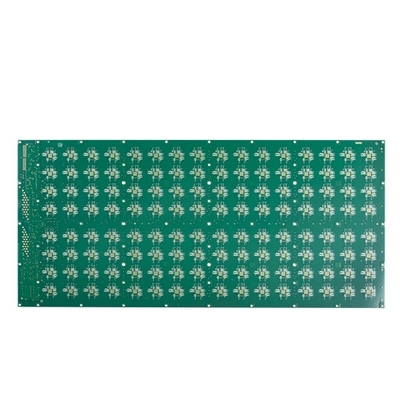

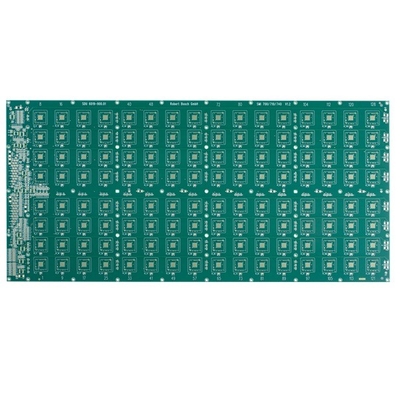

Bảng mạch in nguyên mẫu sản xuất PCB FR4 TG130 LF-HASL

Bảng mạch in nguyên mẫu

Các sản phẩm của HSX bao gồm PCB 1~32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp các dịch vụ sản xuất quay vòng nhanh linh hoạt (nhanh nhất từ ​​12 giờ đến 72 giờ) và cả khối lượng nhỏ đến đại trà khối lượng sản xuất PCB. Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như thông tin liên lạc, nguồn điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.

Lớp tối đa: 32 lớp (sẽ cần xem lại khả năng nếu lớp ≥20 lớp)

Kích thước bảng điều khiển hoàn thiện tối đa: 740 * 500mm (sẽ cần xem lại khả năng nếu kích thước bảng điều khiển> 600mm)

Kích thước bảng điều khiển hoàn thiện tối thiểu: 5 * 5 mm (sẽ cần xem xét khả năng nếu kích thước bảng điều khiển <5 mm)

Vật liệu PCB: PI + FR4, FR4, Rogers, đế đồng, đế Al

Độ dày PCB: 0,2 ~ 4,0mm (nếu độ dày bảng thành phẩm <0,2 mm, hoặc ＞ 4 mm, sẽ cần đánh giá khả năng) (Và nếu độ dày tấm ván ≤ 0,6mm, sẽ không áp dụng cho xử lý bề mặt HASL)

Độ dày đồng bên trong: Tối thiểu 0,3/0,5 oz, Tối đa 3 oz, nâng cao 4-6 oz

Độ dày lớp đồng bên ngoài: Max 10oz (sẽ cần đánh giá khả năng)

Cung và xoắn: 0,075%

tối thiểukích thước lỗ: 0,15mm (＜0,15 mm cần xem lại)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Khoảng cách/rãnh PCB tối thiểu: 3mil(0,075mm)

Phác thảo PCB: Định tuyến/V-CUT/Đục lỗ

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng mặt nạ hàn tối thiểu: xanh 4 triệu, màu khác 4,8 triệu

Lỗ hàn mặt nạ hàn: 0,1-0,5mm

Màu sắc của mặt nạ hàn: xanh lá cây, xanh mờ, xanh dương, xanh mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB: Trắng, Đen và theo yêu cầu của bạn

Độ dày mặt nạ có thể bóc vỏ: 500-1000um

Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:

Q1: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
Trả lời: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q2.Những thông tin nào khác nên được cung cấp ngoại trừ tệp?

A: Thông số kỹ thuật sau đây là cần thiết để báo giá:
1) Vật liệu cơ bản
2) Độ dày của bảng:
3) Độ dày đồng
4) Xử lý bề mặt:
5) màu của mặt nạ hàn và màn hình lụa
6) Lượng cầu

Q3.Không có tệp PCB/tệp GBR, chỉ có mẫu PCB, bạn có thể tạo cho tôi không?

Trả lời: Có, chúng tôi có thể giúp bạn sao chép PCB.Nhưng bạn cần gửi cho chúng tôi PCB mẫu, chúng tôi có thể sao chép thiết kế PCB.

Q4.Danh sách BOM là gì?

Trả lời: Danh sách BOM là Danh mục Vật liệu liệt kê các thành phần cần thiết để xây dựng dự án của bạn.Danh sách BOM bao gồm số bộ phận, nhãn hiệu, ký hiệu tham chiếu, số lượng và mô tả các bộ phận cần được lắp ráp.

Q5.Bảng mạch của bạn được sản xuất ở đâu?

Trả lời: Là nhà sản xuất PCB chuyên nghiệp có trụ sở tại Trung Quốc, tất cả các bảng mạch đều được sản xuất tại Trung Quốc.
