Bảng mạch in nhiều lớp BGA nhỏ 6 lớp 3 triệu màu vàng ngâm

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin Circuit Limited
Chứng nhận UL ,ISO 9001
Số mô hình 110700
Số lượng đặt hàng tối thiểu 1 cái
Giá bán Negotiable
chi tiết đóng gói Gói chân không
Thời gian giao hàng 24H nhanh nhất cho bảng 2L và 4L
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Bảng mạch in miễn phí Halogen 6L Vật tư FR4 không chứa halogen
Lớp PCB 6L Độ dày của bảng 1,6mm
Độ dày đồng hoàn thiện 1/1/1/1 / 1OZ Bảng mạch in miễn phí Halogen 6L 0,15mm
Theo dõi / khoảng cách Min.PCB 3/3 triệu Màu mặt nạ hàn MÀU XANH LÁ
Màu màn hình lụa trắng Yêu cầu đặc biệt vật liệu không chứa halogen / 0,25mm BGA
Điểm nổi bật

Bảng mạch in nhiều lớp 6L

,

Bảng mạch in nhiều lớp 3 triệu

,

bảng nhiều lớp 3 triệu

Để lại lời nhắn
Mô tả sản phẩm

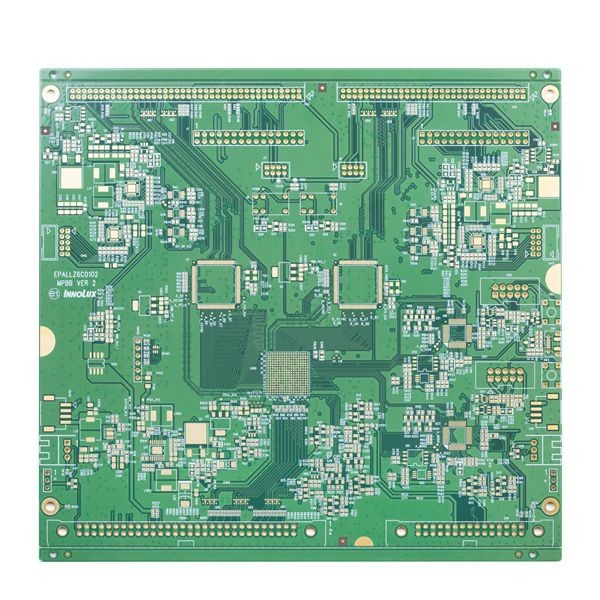

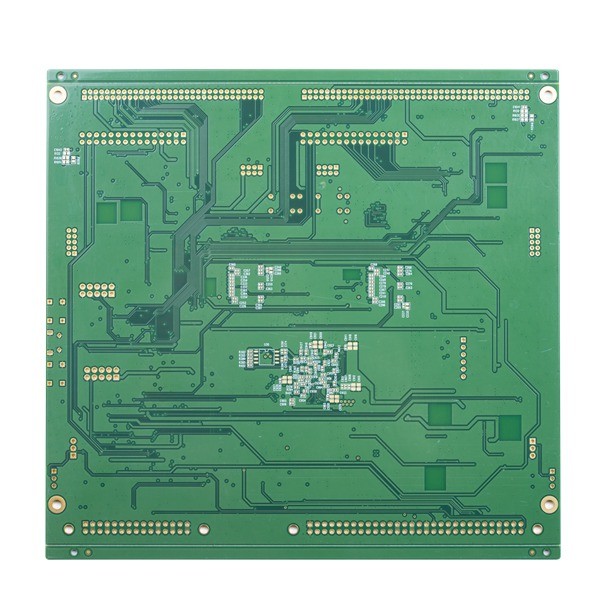

Bảng mạch in nhiều lớp BGA nhỏ 6 lớp 3 triệu màu vàng ngâm



Bảng mạch in nhiều lớp Vật liệu miễn phí Halogen nhỏ BGA Không gian dòng nhỏ và khoảng cách PCB nhiều lớp



Bảng mạch in miễn phí Halogen 6L



Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng điều khiển hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm

Lỗ khoan tối thiểu: 0,15mm (< 0,15 mm cần xem lại)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Tỷ lệ co: 15: 1 (> 12: 1 cần phải xem lại)

Độ dày của bảng: 0,2 ~ 4,0mm (< 0,2 mm, > 4 mm cần xem xét)

Độ dày đồng: Lớp bên trong ≤ 6 OZ (≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)

Lớp bên ngoài đồng≤ 10 OZ (≥5 OZ cần phải xem xét lại)

Đồng trong các lỗ ≤ 5 OZ (≥1 OZ cần xem xét lại

Khoảng trống tối thiểu ở lớp trong (một mặt): 4 ~ 8L (bao gồm): mẫu: 4 triệu;khối lượng nhỏ: 4,5 triệu;

8 ~ 12L (bao gồm): mẫu: 5 triệu;khối lượng nhỏ: 5,5 triệu

12 ~ 18L (bao gồm): mẫu: 6 triệu;khối lượng nhỏ: 6,5 triệu



Lớp PCB 6L Vật liệu PCB FR4
Độ dày đồng 1/1/1/1 / 1OZ Độ dày PCB 1.6MM
Tối thiểu.kích thước lỗ 0,15mm Theo dõi / khoảng cách Min.PCB: 3/3 triệu
Mặt nạ hàn PCB Màu xanh lá Màn hình lụa PCB trắng
Bề mặt PCB hoàn thiện Ngâm vàng Phác thảo PCB Định tuyến / V-CUT
Đơn xin các thiết bị y tế
Yêu cầu đặc biệt: không gian dòng nhỏ và khoảng cách: 3/3 triệu / phút.thông qua kích thước lỗ 0,15mm / không có halogen / điều khiển trở kháng / 0,25mm BGA



Bảng mạch in nhiều lớp BGA nhỏ 6 lớp 3 triệu màu vàng ngâm 0



Câu hỏi thường gặp:

1. Những gì dịch vụ bạn có thể cung cấp?

Bảng mạch in, Lắp ráp mạch in, Thứ tự nguyên mẫu nhanh



2. nhanh như thế nào là thời gian dẫn của bạn?

Bảng HDI nhanh nhất 3 WD, 2L và 4L Bảng cứng nhanh nhất 24H



3. Làm thế nào để nhận được báo giá nhanh chóng?

Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)



Danh sách mẫu:

Lớp PCB 4L
Bề mặt PCB ENIG
Vật liệu PCB FR4, TG135
độ dày đồng hoàn thành 2/2/2 / 2oz
màu mặt nạ hàn Hai mặt, màu đỏ
Silkscreen Hai mặt, màu đen
Định lượng 1000 chiếc, 2 tuần



4. những gì điều khoản thanh toán bạn chấp nhận?

A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
