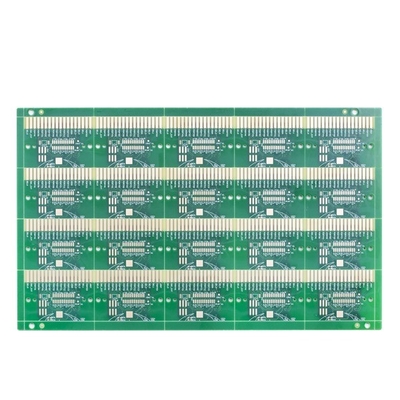

Bảng mạch đa lớp có lỗ cắm nhựa ENIG Bề mặt 4L Halogen miễn phí 1,6mm

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin Circuit Limited
Chứng nhận UL ,ISO 9001
Số mô hình 124649
Số lượng đặt hàng tối thiểu 1 cái
Giá bán Negotiable
chi tiết đóng gói Gói chân không
Thời gian giao hàng 24H nhanh nhất cho bảng 2L và 4L
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm PCB 4L Halogen Free Resin chứa đầy PCB Vật tư FR4 không chứa halogen
Điều trị xong ENIG 2u Độ dày của bảng 1,6mm
Độ dày đồng hoàn thiện 1/1/1 / 1OZ Bảng mạch in miễn phí Halogen 6L 0,2MM
Theo dõi / khoảng cách Min.PCB 8/8 triệu Màu mặt nạ hàn MÀU XANH LÁ
Màu màn hình lụa trắng Yêu cầu đặc biệt kiểm soát trở kháng / nhựa đầy và mạ
Điểm nổi bật

Bảng mạch đa lớp 4L

,

Bảng mạch đa lớp 1

,

6mm

Để lại lời nhắn
Mô tả sản phẩm

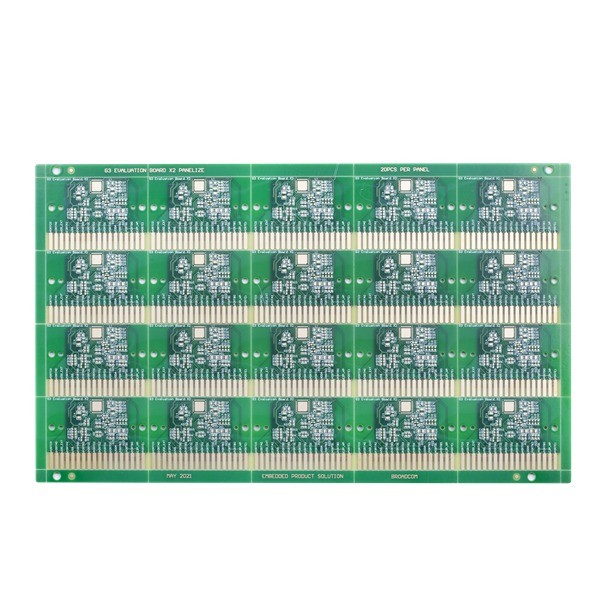

Bảng mạch đa lớp có lỗ cắm nhựa ENIG Bề mặt 4L Halogen miễn phí 1,6mm



Bảng mạch in nhiều lớp Nhựa được cắm lỗ và mạ trên PCB ENIG Kiểm soát trở kháng bề mặt PCB



PCB 4L Halogen Free Resin chứa đầy PCB



Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm

Lỗ khoan tối thiểu: 0,15mm (< 0,15 mm cần xem lại)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Tỷ lệ co: 15: 1 (> 12: 1 cần phải xem lại)

Độ dày của bảng: 0,2 ~ 4,0mm (< 0,2 mm, > 4 mm cần xem xét)

Độ dày đồng: Lớp bên trong ≤ 6 OZ (≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)

Lớp bên ngoài đồng≤ 10 OZ (≥5 OZ cần phải xem xét lại)

Đồng trong lỗ ≤ 5 OZ (≥1 OZ cần phải xem xét lại

Khoảng trống tối thiểu ở lớp trong (một mặt): 4 ~ 8L (bao gồm): mẫu: 4 triệu;khối lượng nhỏ: 4,5 triệu;

8 ~ 12L (bao gồm): mẫu: 5 triệu;khối lượng nhỏ: 5,5 triệu

12 ~ 18L (bao gồm): mẫu: 6 triệu;khối lượng nhỏ: 6,5 triệu



Lớp PCB 4L Vật liệu PCB FR4 không chứa halogen
Độ dày đồng 1/1/1 / 1OZ Độ dày PCB 1,6 MÉT
Tối thiểu.kích thước lỗ 0,2mm Theo dõi / khoảng cách Min.PCB: 8/8 triệu
Mặt nạ hàn PCB Màu xanh lá Màn hình lụa PCB trắng
Bề mặt PCB hoàn thiện Ngâm vàng Phác thảo PCB Định tuyến / V-CUT
Đơn xin kiểm soát công nghiệp
Yêu cầu đặc biệt: không có halogen / kiểm soát trở kháng / nhựa được làm đầy và mạ



Bảng mạch đa lớp có lỗ cắm nhựa ENIG Bề mặt 4L Halogen miễn phí 1,6mm 0

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.



Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
