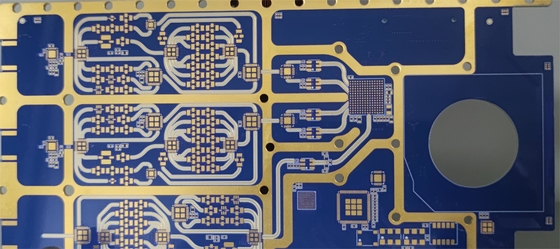

Bảng mạch PCB 14L HDI ngâm vàng 3U Biến nhanh nguyên mẫu PCB
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | PCB ngâm vàng 14 lớp | võ | Rogers FR4 |
|---|---|---|---|
| bề mặt PCB | Vàng ngâm 3U | Mặt nạ Hàn | màu xanh da trời |
| Rãnh/khoảng cách PCB nhỏ nhất | 3/3 triệu | lỗ nhỏ nhất | 0,25mm |
| Ứng dụng | Kiểm soát công nghiệp | Yêu cầu đặc biệt | lỗ đồng 25um |
| Điểm nổi bật | PCB xoay nhanh 3U,Nguyên mẫu PCB xoay nhanh 14L,Bảng mạch PCB HDI 14L |
||
Mô tả sản phẩm
Bảng mạch PCB 14L HDI ngâm vàng 3U Nguyên mẫu PCB xoay nhanh
14L Xoay nhanh PCB ngâm vàng Bảng 3u HDI PCB Rogers FR4
Rogers 14 lớp HDI PCB FR4
Huashengxin Circuit Limited là nhà sản xuất bảng mạch in chuyên nghiệp và cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB khối lượng nhỏ đến khối lượng lớn.Các sản phẩm bao gồm bảng mạch in cứng 1~32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v.
Các sản phẩm của HSX được sử dụng rộng rãi trong nhiều lĩnh vực công nghệ cao như truyền thông, nguồn điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế, hàng không vũ trụ, v.v.
Số lớp tối đa: 32 lớp (nếu trên 20 lớp cần xem lại khả năng)
Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem lại khả năng)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5 mm
Nguyên liệu thô: PI + FR4, FR4, Rogers, AI, v.v.
Độ dày bảng thành phẩm của bảng mạch in: 0,2 ~ 4,0mm (nếu nhỏ hơn 0,2 mm hoặc hơn 4 mm cần xem xét) (nếu độ dày bảng ≤ 0,6mm, không thể áp dụng cho bề mặt HASL)
Độ dày đồng của đế đồng bên trong và bên ngoài của bảng mạch in: Tối thiểu 0,3/0,5oz,Tối đa 3oz, nâng cao 4-6oz
Đồng hoàn thiện bên ngoài: 6oz
Cung và xoắn: 0,075%
tối thiểukích thước lỗ: 0,15mm (＜0,15 mm cần xem lại khả năng)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Rãnh/khoảng cách của bảng mạch in: 3mil(0,075mm)
Hồ sơ bảng mạch in: Định tuyến, Đục lỗ, V-CUT
Độ dày mặt nạ hàn của bảng mạch in: tiêu chuẩn 15-20um;Nâng cao: 35um
Chiều rộng mặt nạ hàn tối thiểu: xanh 4 triệu, màu khác 4,8 triệu
Lỗ cắm mặt nạ hàn: 0,1-0,5mm
Màu sắc của mặt nạ hàn: xanh lá cây, xanh mờ, xanh lam, xanh mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, Đen, v.v.
Độ dày của mặt nạ có thể bóc vỏ: 500-1000um
| Số lớp bảng mạch: | 14L | Bảng mạch Nguyên liệu: | Rogers FR4 |
| Lớp Đồng dày: | 1/1/1/1/1/1/1/1/1/1/1/1/1/1OZ | độ dày của bảng: | 1.6MM |
| Kích thước lỗ nhỏ nhất: | 0,25mm | Rãnh/khoảng cách PCB nhỏ nhất: | 3/3 triệu |
| Màu mặt nạ hàn: | Màu xanh da trời | Màu màn hình lụa: | Trắng |
| Bề mặt PCB đã hoàn thành: | ENIG 3U | Hồ sơ hội đồng quản trị: | Lộ trình |
| Ứng dụng bảng PCB: | kiểm soát công nghiệp | ||
| Yêu cầu Yêu cầu đặc biệt: | Đồng lỗ 25um | ||
Câu hỏi thường gặp:
Q1: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
Trả lời: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q2.Những thông tin nào khác nên được cung cấp ngoại trừ tệp?
A: Thông số kỹ thuật sau đây là cần thiết để báo giá:
1) Vật liệu cơ bản
2) Độ dày của bảng:
3) Độ dày đồng
4) Xử lý bề mặt:
5) màu của mặt nạ hàn và màn hình lụa
6) Số lượng
Q3.Không có tệp PCB/tệp GBR, chỉ có mẫu PCB, bạn có thể tạo cho tôi không?
Trả lời: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và xử lý nó.
Q4.BOM là gì?
Trả lời: BOM là Danh mục vật liệu liệt kê các thành phần cần thiết để xây dựng dự án của bạn.BOM bao gồm số bộ phận, nhãn hiệu, ký hiệu tham chiếu, số lượng và mô tả các bộ phận cần được lắp ráp.
Q5.Bảng mạch của bạn được sản xuất ở đâu?
Trả lời: Là nhà sản xuất PCB chuyên nghiệp có trụ sở tại Trung Quốc, tất cả các bảng mạch đều được sản xuất tại Trung Quốc.
