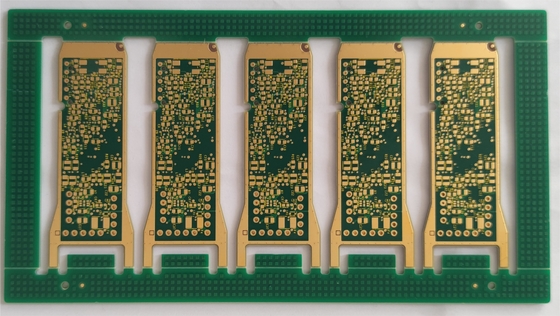

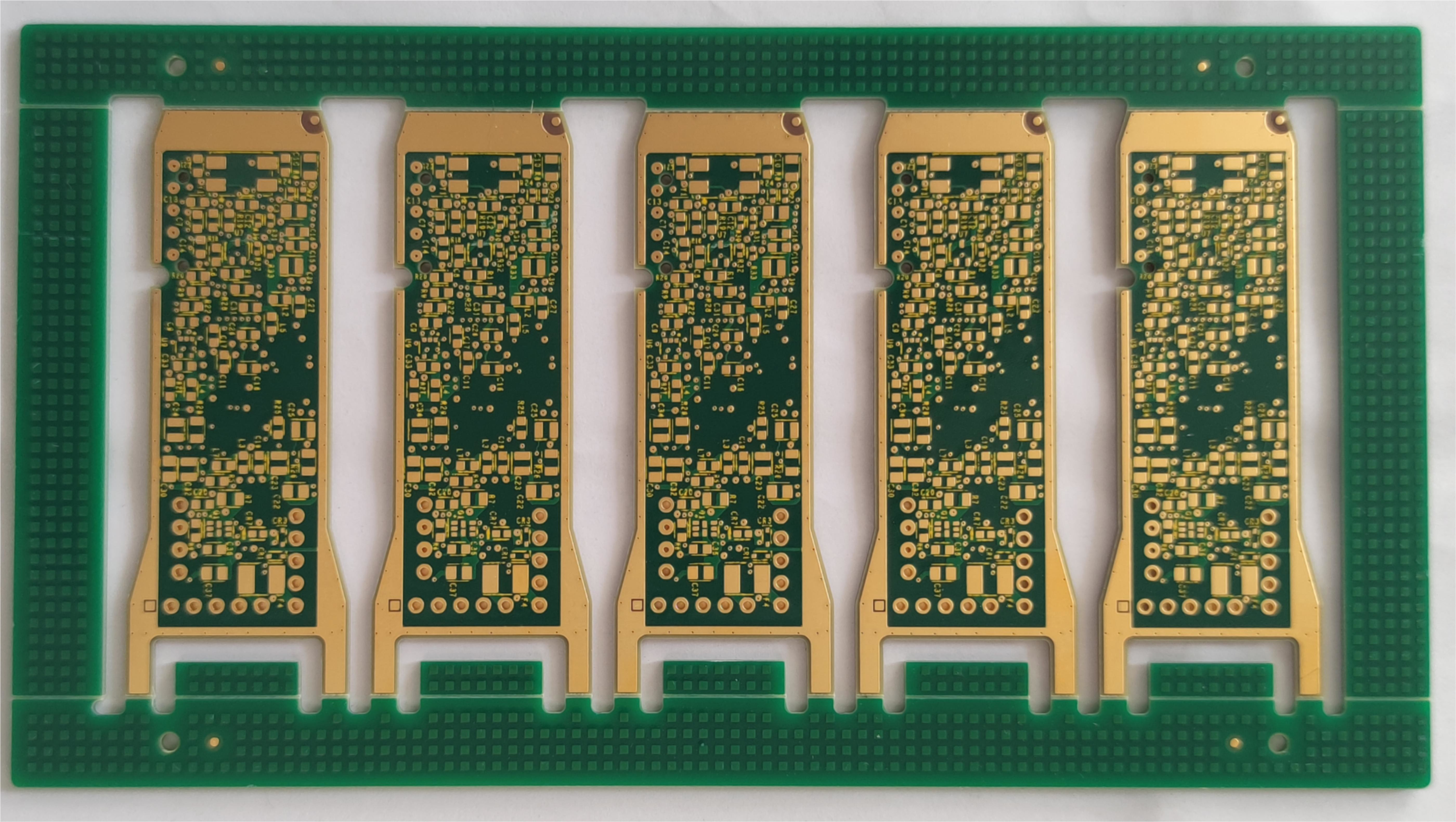

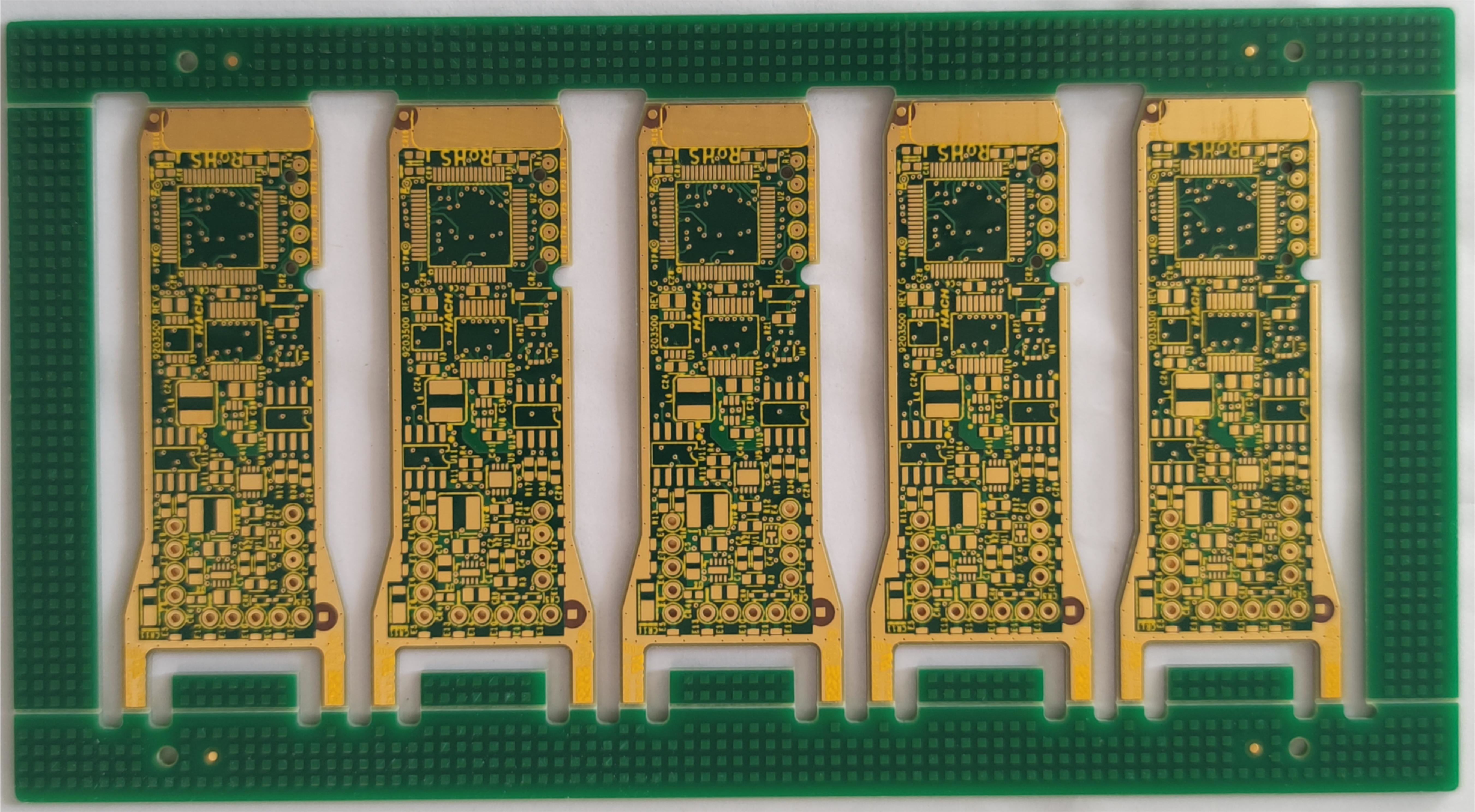

Bảng mạch in đa lớp 2U OSP Surface 12 lớp PCB

Bảng mạch in đa lớp 2U OSP Surface 12 lớp PCB

Xoay nhanh Nguyên mẫu ngâm vàng 2u Bề mặt OSP PCB 12 lớp FR4 TG150

12LớpKiểm soát trở kháng mặt nạ hàn xanh FR4 TG150 PCB

Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất bảng mạch in chuyên nghiệp.HSX Circuit cung cấp dịch vụ sản xuất nhanh linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB khối lượng nhỏ đến khối lượng lớn.Các sản phẩm của công ty bao gồm 1~32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v.

Các sản phẩm của công ty được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, nguồn điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế, hàng không vũ trụ, v.v.

Ưu điểm của HSX:
1) Sản xuất PCB chuyên nghiệp trong 10 năm
2) Định vị cao cấp, dây chuyền sản xuất chuyên nghiệp
3) Công nghệ sản xuất ổn định và trưởng thành
4) Đảm bảo chất lượng với độ tin cậy cao
5) Hệ thống dịch vụ thị trường toàn diện
6) Phản hồi nhanh, giao hàng nhanh

Số lớp tối đa: 32 lớp (nếu trên 20 lớp cần xem lại khả năng)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem lại khả năng)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5 mm

Nguyên liệu thô: PI + FR4, FR4, Rogers, AI, v.v.

Độ dày bảng thành phẩm PCB: 0,2 ~ 4,0mm (nếu nhỏ hơn 0,2 mm hoặc hơn 4 mm cần xem xét) (nếu độ dày bảng ≤ 0,6mm, không thể áp dụng cho bề mặt HASL)

Độ dày đồng của lớp đồng nền bên trong và bên ngoài: Tối thiểu 0,3/0,5oz,Tối đa 3oz, nâng cao 4-6oz

Đồng hoàn thiện bên ngoài: 6oz

Cung và xoắn: 0,075%

tối thiểukích thước lỗ: 0,15mm (＜0,15 mm cần xem lại khả năng)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Rãnh/khoảng cách PCB: 3mil(0,075mm)

Phác thảo PCB: Định tuyến/Đục lỗ/V-CUT

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng mặt nạ hàn tối thiểu: xanh 4 triệu, màu khác 4,8 triệu

Lỗ cắm mặt nạ hàn: 0,1-0,5mm

Màu sắc của mặt nạ hàn: xanh lá cây, xanh mờ, xanh lam, xanh mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB: Trắng, Đen, v.v.

Độ dày mặt nạ có thể bóc vỏ: 500-1000um

Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:

1. Bạn có thể cung cấp dịch vụ gì?

Đơn hàng Bo mạch in, Lắp ráp mạch in, Nguyên mẫu nhanh

2. Thời gian giao hàng của bạn nhanh như thế nào?

Bo mạch HDI nhanh nhất 3 WD, 2L và 4L Bo mạch cứng nhanh nhất 24H

3. Làm thế nào để có được báo giá nhanh chóng?

Vui lòng cung cấp tệp gerber và thông tin chi tiết của bảng (bao gồm lớp, độ dày của bảng, độ dày của đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)

Danh sách mẫu:

4. Bạn chấp nhận điều khoản thanh toán nào?

A: Chuyển khoản (T/T) hoặc Thư tín dụng (L/C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
