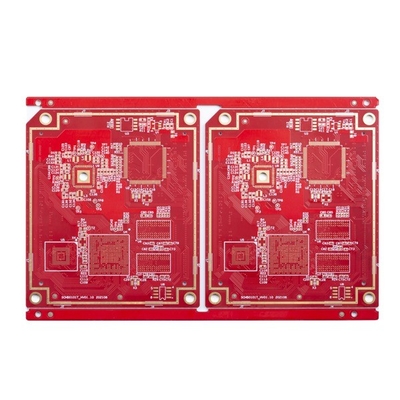

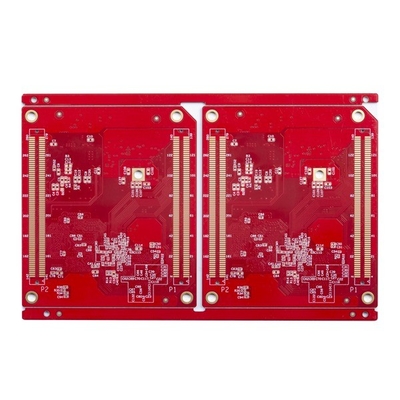

Nguyên mẫu bảng mạch in nhiều lớp 14L FR4 TG150 Vàng ngâm

Nguyên mẫu bảng mạch in nhiều lớp 14L FR4 TG150 Vàng ngâm

Nguyên mẫu xoay nhanh nhiều lớp 14L PCB FR4 TG150 Vàng ngâm

Bảng mạch in 14L bằng đồng lỗ 30um

Thâm Quyến Huashengxin Circuit được thành lập vào năm 2010. Đây là nhà sản xuất PCB chuyên nghiệp.Các sản phẩm của công ty bao gồm từ một lớp đến 32 lớp FR4 PCB, IMS PCB, Bảng HDI, PCB đế đồng, bảng PTFE tần số cao và bảng Rigid-flex, v.v. và chúng được ứng dụng rộng rãi trong ngành truyền thông, thiết bị cấp nguồn, mạng máy tính đến ngành hàng không vũ trụ.HSX cung cấp dịch vụ sản xuất nhanh linh hoạt (nhanh nhất từ ​​12 giờ đến 72 giờ), và cả sản xuất PCB khối lượng nhỏ đến khối lượng lớn.

Lớp: 1-32 lớp (sẽ cần đánh giá bảng của lớp của nó>/=20L).

Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500mm, nhưng nếu cạnh bảng điều khiển> 600 MM, sẽ cần phải đánh giá nó.

Kích thước bảng điều khiển tối thiểu là 5 * 5mm.

Nguyên liệu thô: FR4, Rogers, Không chứa halogen, Vật liệu TG cao, Đế đồng, Đế Al, v.v.

Độ dày PCB: 0,2 ~ 4,0mm (sẽ cần đánh giá nó lúc đầu nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm)

Độ dày đồng PCB: Lớp bên trong≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được đánh giá)
Đồng lớp ngoài: ≤ 10 OZ (≥5 OZ cần được đánh giá)

Dung sai cung và xoắn: 0,075%.

Kích thước lỗ tối thiểu: 1) Nếu độ dày của bảng ≤2,0mm, kích thước lỗ tối thiểu là 0,20mm.Nếu độ dày của Bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ khung hình≤10 (đối với mũi khoan)

2) Nếu độ dày của bảng≤0,8mm, kích thước lỗ tối thiểu là 0,10mm.Nếu độ dày của bảng≤1,2mm, kích thước lỗ tối thiểu là 0,15mm

Màu mặt nạ hàn: Xanh lục, xanh mờ, xanh lam, xanh mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của khách hàng.

Màu màn hình: Trắng, đen và theo yêu cầu của khách hàng.

Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Chúng tôi và nhà máy PCB ở Thâm Quyến, Trung Quốc.Chúng tôi có dây chuyền sản xuất PCB nguyên mẫu quay nhanh độc lập và dây chuyền sản xuất hàng loạt.

Q2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
Trả lời: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Câu hỏi 3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Trả lời: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác bằng các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, chúng tôi cũng không chia sẻ các tệp này với bất kỳ bên thứ ba nào.Chúng tôi có thể ký NDA với khách hàng nếu cần.

Q4: Nếu chúng tôi không có tệp PCB/tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất nó cho tôi không?
Trả lời: Có, chúng tôi có thể giúp bạn sao chép PCB.Nhưng chúng tôi cần bạn gửi cho chúng tôi PCB mẫu, chúng tôi có thể sao chép thiết kế PCB.

Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?

A: Mẫu/nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (nhanh nhất là 24 giờ để quay nhanh)
4-8 Lớp: 7~12 ngày làm việc (nhanh nhất 48 giờ để chuyển nhanh)

Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc

Q6: Bạn chấp nhận điều khoản thanh toán nào?
A: Chuyển khoản (T/T), Thư tín dụng (L/C), Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
