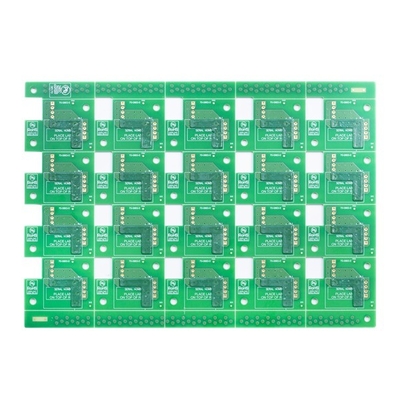

Bảng mạch nhiều lớp ngâm vàng 6L FR4 Màu mặt nạ hàn xanh không chứa halogen

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin Circuit Limited
Chứng nhận UL ,ISO 9001
Số mô hình 110700
Số lượng đặt hàng tối thiểu 1 CÁI
Giá bán Negotiable
chi tiết đóng gói gói hút chân không
Thời gian giao hàng Nhanh nhất 24H cho bo mạch 2L và 4L
Điều khoản thanh toán T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
tên sản phẩm Bảng mạch in 6L Vật chất FR4 không chứa halogen
Lớp PCB 6L độ dày của bảng 1.6mm
Độ dày đồng đã hoàn thành 1/1/1/1/1/1oz Bảng mạch in không chứa halogen 6L 0,15mm
Theo dõi / khoảng cách tối thiểu PCB 3/3 triệu Màu mặt nạ hàn màu xanh lá
Yêu cầu đặc biệt halogen free material; vật liệu không chứa halogen; BGA BGA
Điểm nổi bật

Bảng mạch đa lớp Immersion Gold

,

bảng mạch đa lớp 6L

,

pcb fr4 đa lớp không chứa halogen

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch in đa lớp vàng nhúng 6L halogen miễn phí



Số lớp tối đa: 32 lớp (≥20 lớp cần xem lại)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem lại)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5 mm

Lỗ khoan tối thiểu: 0,15mm(<0,15 mm cần xem lại)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Tỉ lệ khung hình: 15:1 (>12:1 cần xem lại)

Độ dày bảng: 0,2 ~ 4,0mm (< 0,2 mm, > 4 mm cần xem lại)

Độ dày đồng: Lớp bên trong≤ 6 OZ (≥5 OZ cho 4L, ≥4OZ cho 6L, ≥3OZ cho 8L trở lên sẽ được xem xét)

Đồng lớp ngoài≤ 10 OZ(≥5 OZ cần xem lại)

Đồng trong lỗ≤ 5 OZ(≥1 OZ cần xem lại

Không gian tối thiểu ở lớp bên trong (một mặt): 4~8L (bao gồm): mẫu: 4 triệu;khối lượng nhỏ: 4,5 triệu;

8~12L(bao gồm): mẫu: 5 triệu;khối lượng nhỏ: 5,5 triệu

12~18L(bao gồm): mẫu: 6 triệu;khối lượng nhỏ: 6,5 triệu



Lớp PCB 6L vật liệu PCB FR4
độ dày đồng 1/1/1/1/1/1OZ độ dày PCB 1.6MM
tối thiểukích thước lỗ 0,15mm Rãnh/khoảng cách tối thiểu PCB: 3/3 triệu
Mặt nạ hàn PCB Xanh màn hình PCB Trắng
Bề mặt PCB đã hoàn thiện Ngâm vàng phác thảo PCB Định tuyến/V-CUT
Đăng kí các thiết bị y tế
Yêu cầu đặc biệt: không gian và khoảng cách dòng nhỏ: 3/3 triệu/phút.thông qua kích thước lỗ 0,15mm/không có halogen/kiểm soát trở kháng/BGA 0,25mm



Đăng kícủaBảng mạch in PCB:

1, Truyền thông viễn thông
2, Điện tử tiêu dùng
3, Giám sát an ninh
4, Xe điện tử
5, Nhà thông minh
6, Điều khiển công nghiệp
7, Quân sự & Quốc phòng

8, Ô tô

9, Nhà thông minh

10, Tự động hóa công nghiệp

11, Thiết bị y tế

12, Năng lượng mới

Và như thế



Bảng mạch nhiều lớp ngâm vàng 6L FR4 Màu mặt nạ hàn xanh không chứa halogen 0



Câu hỏi thường gặp:

1. Bạn có thể cung cấp dịch vụ gì?

Đơn hàng Bo mạch in, Lắp ráp mạch in, Nguyên mẫu nhanh



2. Thời gian giao hàng của bạn nhanh như thế nào?

Bo mạch HDI nhanh nhất 3 WD, 2L và 4L Bo mạch cứng nhanh nhất 24H



3. Làm thế nào để có được báo giá nhanh chóng?

Vui lòng cung cấp tệp gerber và thông tin chi tiết của bảng (bao gồm lớp, độ dày của bảng, độ dày của đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)



Danh sách mẫu:

Lớp PCB 4L
bề mặt PCB ENIG
vật liệu PCB FR4, TG135
độ dày đồng đã hoàn thành 2/2/2/2oz
màu mặt nạ hàn Hai mặt, màu đỏ
in lụa Hai mặt, màu đen
Định lượng 1000 chiếc, 2 tuần



4. Bạn chấp nhận điều khoản thanh toán nào?

A: Chuyển khoản (T/T) hoặc Thư tín dụng (L/C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
