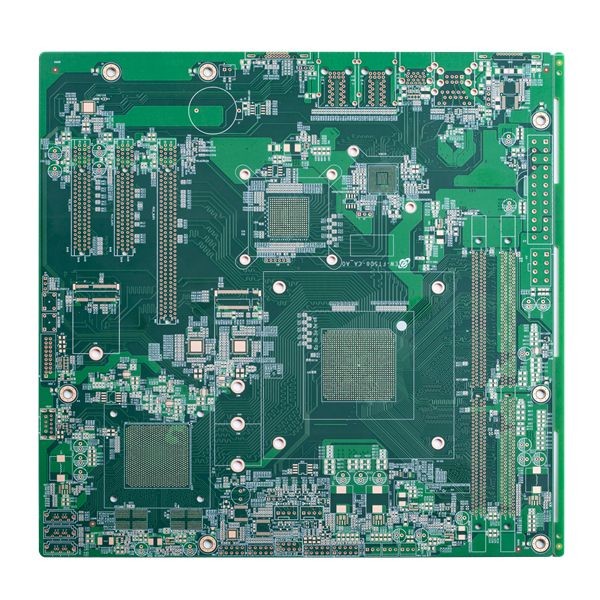

Bảng mạch nhiều lớp đồng nặng FR4 TG130 Vàng nhúng

Bảng mạch in nhiều lớp 4L Kiểm soát trở kháng bằng đồng nặng ngâm đồng vàng lỗ 30um

Bảng mạch in 4L với đồng lỗ 30um

Thâm Quyến Huashengxin Circuit được thành lập vào năm 2010. Đây là một nhà sản xuất PCB chuyên nghiệp.Các sản phẩm của nó bao gồm từ một lớp đến 32 lớp PCB FR4, IMS PCB, Bảng HDI, PCB đế đồng, bảng PTFE tần số cao và bảng Rigid-flex, v.v. và chúng được ứng dụng rộng rãi từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính đến ngành hàng không vũ trụ.HSX cung cấp các dịch vụ sản xuất nhanh chóng linh hoạt (nhanh nhất từ ​​12 giờ đến 72 giờ), và cả sản xuất PCB từ khối lượng nhỏ đến khối lượng lớn.

Lớp: 1-32 lớp (sẽ cần đánh giá lớp của nó> / = 20L).

Kích thước bảng hoàn thiện tối đa là 740 * 500mm, nhưng nếu mặt bảng> 600 MM, sẽ cần phải đánh giá nó.

Kích thước bảng điều khiển tối thiểu là 5 * 5mm.

Nguyên liệu: FR4, Rogers, không chứa Halogen, Vật liệu TG cao, Cơ sở đồng, Cơ sở Al, v.v.

Độ dày PCB: 0,2 ~ 4,0mm (sẽ cần phải đánh giá nó lúc đầu nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm)

Độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được đánh giá)
Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần được đánh giá)

Dung sai cung và xoắn: 0,075%.

Kích thước lỗ tối thiểu: 1) Nếu độ dày ván ≤2,0mm, kích thước lỗ tối thiểu là 0,20mm.Nếu độ dày của bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ co≤10 (đối với mũi khoan)

2) Nếu độ dày ván ≤0,8mm, kích thước lỗ tối thiểu là 0,10mm.Nếu độ dày ván ≤ 1,2mm, kích thước lỗ tối thiểu là 0,15mm

Màu mặt nạ hàn: Xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của khách hàng.

Màu lụa: Trắng, đen và theo yêu cầu của khách hàng.

Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Chúng tôi và nhà máy PCB ở Thâm Quyến, Trung Quốc.Chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập và dây chuyền sản xuất hàng loạt.

Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)

Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ ba nào.Chúng tôi có thể ký NDA với khách hàng nếu cần thiết.

Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Nhưng chúng tôi cần bạn gửi cho chúng tôi PCB mẫu, chúng tôi có thể sao chép thiết kế PCB.

Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?

A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất để chuyển nhanh)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất để chuyển nhanh)

Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc

Q6: Những điều khoản thanh toán nào bạn chấp nhận?
A: Chuyển khoản ngân hàng (T / T), Thư tín dụng (L / C), Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
