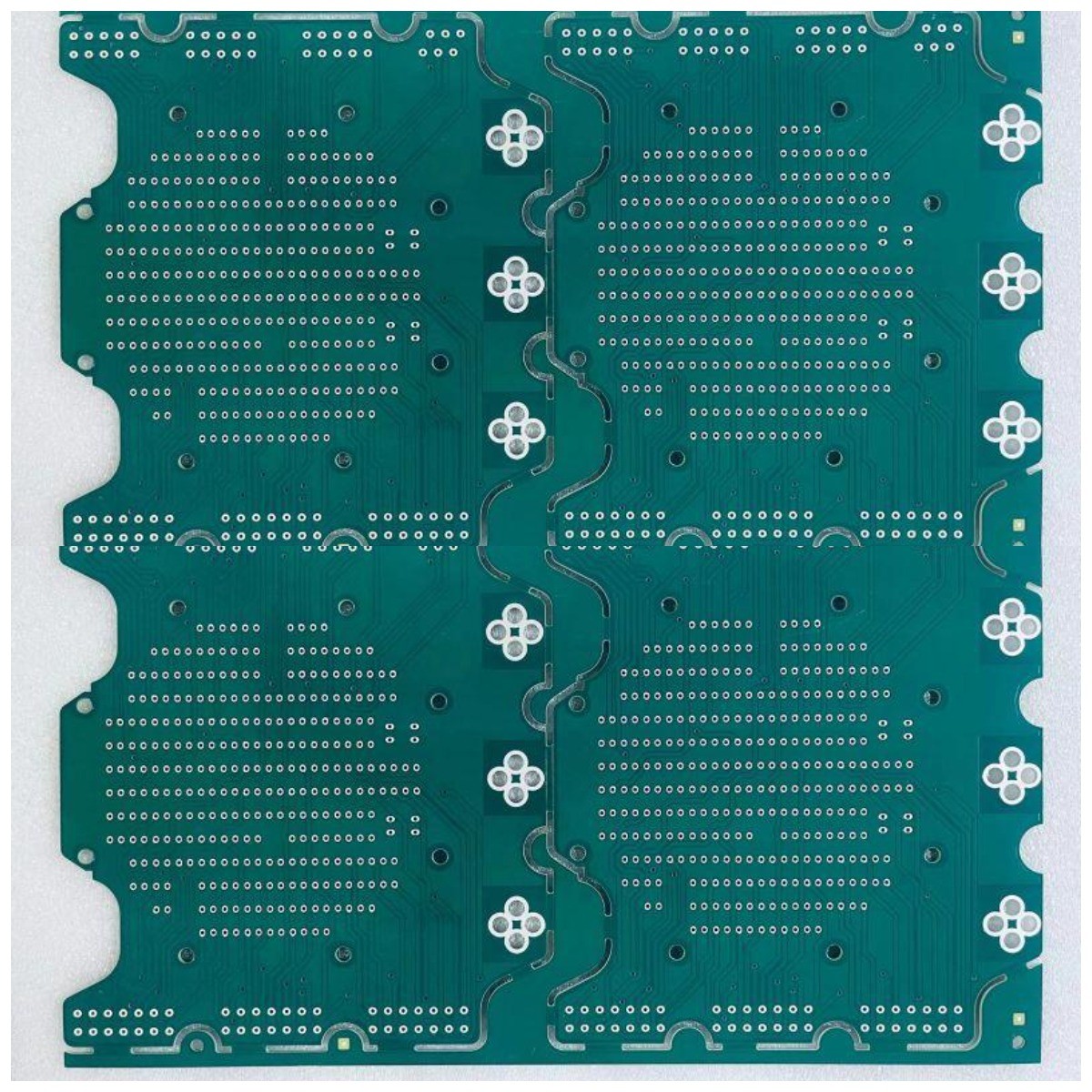

Bảng mạch in nhiều lớp TG170 4L Đồng nặng 3oz Bên trong

Bảng mạch in nhiều lớp 4L Đồng nặng 3oz Đồng bên trong 10oz đồng hoàn thiện bên ngoài Kiểm soát trở kháng

Bảng mạch in 4L Đồng nặng

Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (nhanh nhất từ ​​12 giờ đến 72 giờ) và cũng có khối lượng nhỏ đến hàng loạt Sản xuất PCB khối lượng lớn. Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.

Lớp tối đa: 32 lớp (sẽ cần xem xét khả năng nếu lớp ≥20 lớp)

Kích thước bảng hoàn thiện tối đa: 740 * 500mm (sẽ cần xem xét khả năng nếu kích thước bảng> 600mm)

Kích thước bảng điều khiển hoàn thiện tối thiểu: 5 * 5mm (sẽ cần xem xét khả năng nếu kích thước bảng điều khiển <5mm)

Vật liệu PCB: PI + FR4, FR4, Rogers, đế đồng, đế Al

Độ dày PCB: 0,2 ~ 4,0mm (nếu độ dày ván thành phẩm ＜ 0,2 mm hoặc ＞ 4 mm, sẽ cần phải đánh giá khả năng) (Và nếu độ dày không quá ≤ 0,6mm, sẽ không áp dụng cho xử lý bề mặt HASL)

Độ dày đồng bên trong: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, nâng cao 4-6oz

Độ dày đồng của đồng bên ngoài: Tối đa 10oz (sẽ cần đánh giá khả năng)

Cung và xoắn: 0,075%

Min.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Khoảng cách / rãnh PCB tối thiểu: 3 triệu (0,075mm)

Đề cương PCB: Định tuyến / V-CUT / Punching

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm

Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn

Độ dày mặt nạ có thể bóc: 500-1000um

Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:

Q1: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)

Quý 2.Bất kỳ thông tin nào khác nên được cung cấp ngoại trừ hồ sơ?

A: Các thông số kỹ thuật sau đây là cần thiết để báo giá:
1) Vật liệu cơ bản
2) Độ dày của bảng:
3) Độ dày đồng
4) Xử lý bề mặt:
5) màu sắc của mặt nạ hàn và màn hình lụa
6) Số lượng nhu cầu

Q3.Không có tệp PCB / tệp GBR, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?

A: Có, chúng tôi có thể giúp bạn sao chép PCB.Nhưng cần bạn gửi cho chúng tôi PCB mẫu, chúng tôi có thể sao chép thiết kế PCB.

Q4.Danh sách BOM là gì?

A: BOM list là Bill of Materials liệt kê các thành phần cần thiết để xây dựng dự án của bạn.Danh sách BOM bao gồm số bộ phận, thương hiệu, ký hiệu tham chiếu, số lượng và mô tả các bộ phận cần được lắp ráp.

Q5.Bảng mạch của bạn được sản xuất ở đâu?

A: Là một nhà sản xuất PCB chuyên nghiệp có trụ sở tại Trung Quốc, tất cả các bảng mạch đều được sản xuất tại Trung Quốc.
