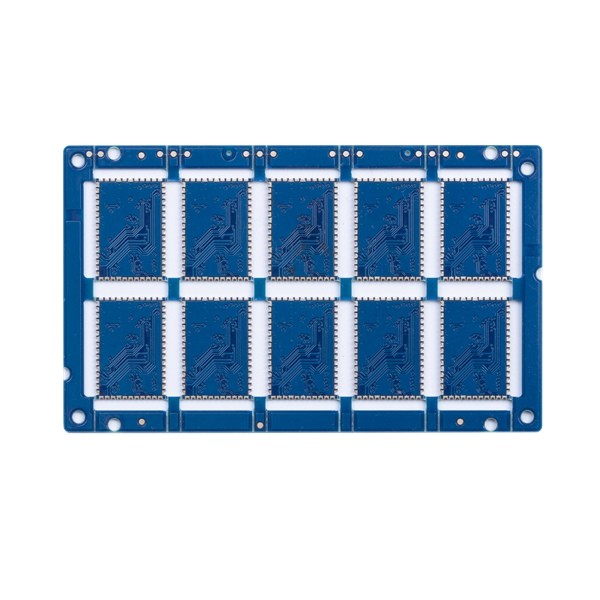

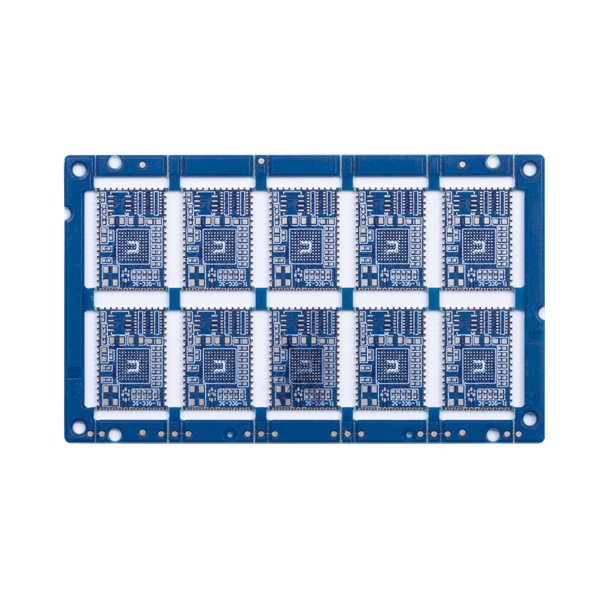

Bảng mạch in 4 lớp FR4 TG135 ENIG 2u Bề mặt 0,075mm

Bảng mạch in nhiều lớp Bảng mạch in nguyên mẫu 4L PCB một nửa lỗ IPC lớp 3

BẢNG MẠCH IN 4 TẦNG.

HSX Circuit có tổng diện tích sản xuất là 10.000 mét vuông, sử dụng hơn 350 công nhân và sản xuất hơn 5.000 loại PCB mỗi tháng.Sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp, truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Các lớp tối đa là 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần phải xem lại bảng

Kích thước bảng hoàn thiện tối thiểu là 5 * 5mm

Vật liệu PCB bao gồm PI + FR4, FR4, Rogers, etch

Khả năng độ dày của PCB là 0,2 ~ 4,0mm (cần xem lại khi <0,2 mm hoặc> 4 mm) (và không thể làm bề mặt HASL với độ dày của bảng</ = 0,6mm)

Độ dày đồng của khả năng đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Cung và khả năng xoắn: 0,075%

Tối thiểu.kích thước lỗ: 0,15mm (cần xem lại bảng nếu nhỏ hơn 0,15 mm)

HDI Khả năng khoan lỗ tối thiểu: 0,08-0,10MM

Khả năng theo dõi / khoảng cách PCB: 3 triệu (0,075mm)

Phương pháp phác thảo PCB: Định tuyến / V-CUT / Đột dập

Khả năng độ dày mặt nạ hàn: 15-20um tiêu chuẩn;Nâng cao: 35um

Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Khả năng lấp đầy lỗ của mặt nạ hàn: 0,1-0,5mm

Màu sắc của mặt nạ hàn bao gồm xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB bao gồm trắng, đen và theo yêu cầu của bạn

Khả năng độ dày mặt nạ có thể bóc: 500-1000um

Màng oxy hóa của khả năng OSP: 0,2-0,5um

Ưu điểm của mạch HSX:
1) Sản xuất chuyên nghiệp PCB trong 10 năm
2) Định vị cao cấp, dây chuyền sản xuất chuyên nghiệp
3) Công nghệ sản xuất ổn định và trưởng thành
4) Đảm bảo chất lượng độ tin cậy cao
5) Hệ thống dịch vụ thị trường toàn diện
6) Phản hồi nhanh chóng, giao hàng nhanh

Câu hỏi thường gặp:

Q1: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)

Quý 2.Bất kỳ thông tin nào khác nên được cung cấp ngoại trừ hồ sơ?

A: Các thông số kỹ thuật sau đây là cần thiết để báo giá:
1) Vật liệu cơ bản
2) Độ dày của bảng:
3) Độ dày đồng
4) Xử lý bề mặt:
5) màu sắc của mặt nạ hàn và màn hình lụa
6) Số lượng

Q3.Không có tệp PCB / tệp GBR, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?

A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.

Q4.BOM là gì?

A: BOM là Bill of Materials liệt kê các thành phần cần thiết để xây dựng dự án của bạn.BOM bao gồm số bộ phận, thương hiệu, ký hiệu tham chiếu, số lượng và mô tả các bộ phận cần được lắp ráp.

Q5.Bảng mạch của bạn được sản xuất ở đâu?

A: Là một nhà sản xuất PCB chuyên nghiệp có trụ sở tại Trung Quốc, tất cả các bảng mạch đều được sản xuất tại Trung Quốc.
