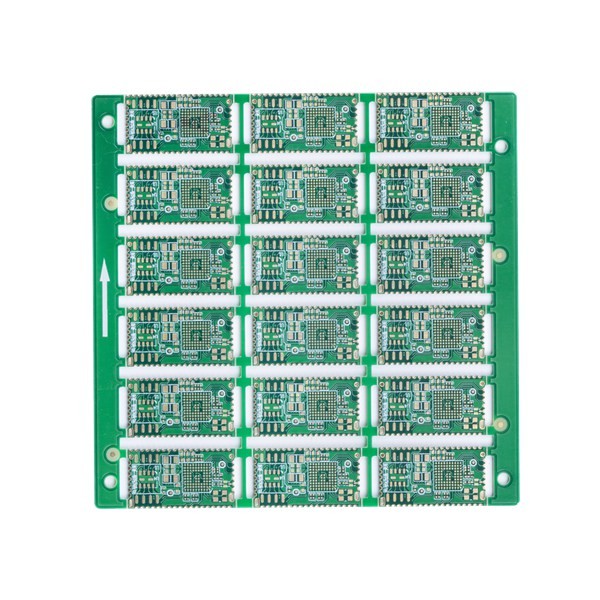

Bảng mạch in 8 lớp nhỏ Định tuyến dài 2OZ Tối thiểu lỗ nhỏ bằng đồng

Bảng mạch in nhiều lớp Bảng mạch in 8L Bảng mạch nhỏ PCB Định tuyến dài 2OZ Đồng tối thiểu Lỗ nhỏ

BẢNG MẠCH IN 8 TẦNG.

Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.Các sản phẩm của Huashengxin bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Chúng tôi cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Và sản phẩm của chúng tôi được ứng dụng rộng rãi cho từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính cho đến ngành hàng không vũ trụ.

Lớp: 1-32 lớp, nếu lớp là 20L hoặc ngựa lớn hơn 20L, sẽ cần phải xem lại bảng.

Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.

Kích thước bảng điều khiển tối thiểu là 5 * 5mm.

Nguyên liệu của bảng mạch in bao gồm nguyên liệu FR4, Rogers, Halogen-free, High TG ...

Số lần ép cán các lỗ mù và lỗ chôn: Nhấn với cùng một lõi ≤ 3 lần (> 3 lần cần xem lại)

Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét nó lúc đầu.

Khả năng độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)

Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần phải xem xét lại)

Dung sai cung và xoắn là 0,075%.

Kích thước lỗ tối thiểu: 1) Nếu độ dày ván ≤2,0mm, kích thước lỗ tối thiểu 0,20mm.Nếu độ dày của bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ co≤10 (đối với mũi khoan)

2) Nếu độ dày ván ≤0,8mm, kích thước lỗ tối thiểu 0,10mm.Nếu độ dày ván ≤ 1,2mm, kích thước lỗ tối thiểu 0,15mm

Màu mặt nạ hàn: Xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của bạn.

Màu lụa: Trắng, đen và theo yêu cầu của bạn

Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.

Câu hỏi thường gặp:

Q1: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)

Quý 2.Bất kỳ thông tin nào khác nên được cung cấp ngoại trừ hồ sơ?

A: Các thông số kỹ thuật sau đây là cần thiết để báo giá:
1) Vật liệu cơ bản
2) Độ dày của bảng:
3) Độ dày đồng
4) Xử lý bề mặt:
5) màu sắc của mặt nạ hàn và màn hình lụa
6) Số lượng

Q3.Không có tệp PCB / tệp GBR, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?

A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.

Q4.BOM là gì?

A: BOM là Bill of Materials liệt kê các thành phần cần thiết để xây dựng dự án của bạn.BOM bao gồm số bộ phận, thương hiệu, ký hiệu tham chiếu, số lượng và mô tả các bộ phận cần được lắp ráp.

Q5.Bảng mạch của bạn được sản xuất ở đâu?

A: Là một nhà sản xuất PCB chuyên nghiệp có trụ sở tại Trung Quốc, tất cả các bảng mạch đều được sản xuất tại Trung Quốc.
