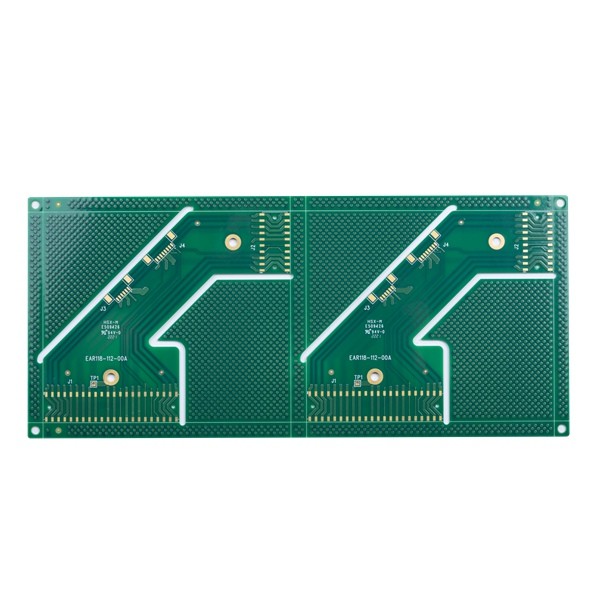

Bảng mạch in đa lớp 10L Kiểm soát trở kháng Immersion Gold ENIG
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | Bảng mạch in 10L ENIG | Marterial | FR4, TG170 |
|---|---|---|---|
| Bề mặt PCB | Vàng ngâm / ENIG | Mặt nạ Hàn | Màu xanh lá |
| Khoảng cách / rãnh PCB nhỏ nhất | 4/4 triệu | Lỗ nhỏ nhất | 0,2MM |
| Ứng dụng Sản phẩm kiểm soát công nghiệp | kiểm soát công nghiệp | Yêu cầu đặc biệt | Đồng đầy qua / Kiểm soát trở kháng / Lỗ vừa vặn với máy ép |
| Điểm nổi bật | Bảng mạch in nhiều lớp 10L,Bảng mạch in nhiều lớp 4/4 triệu,Bảng mạch in ENIG |
||
Mô tả sản phẩm
Bảng mạch in nhiều lớp Bảng mạch điều khiển trở kháng PCB 10L Bảng mạch điện tử ENIG vàng
Bảng mạch in 10L ENIG
Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers
Độ dày PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần xem xét) (Độ dày của bảng ≤ 0,6mm, không áp dụng cho bề mặt HASL)
Độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và xoắn: 0,075%
Tối thiểu.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching
Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um
Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm
Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn
Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um
| Bảng mạch Số lớp: | 10L | Bảng mạch Nguyên liệu: | FR4 TG170 IT180A |
| Lớp đồng dày: | 1/1/1/1/1/1/1/1 / 1OZ | Độ dày của bảng: | 1,6 MÉT |
| Kích thước lỗ nhỏ nhất: | 0,2mm | Khoảng cách / rãnh PCB nhỏ nhất: | 4/4 triệu |
| Màu mặt nạ hàn: | Màu xanh lá | Màu màn hình lụa: | Trắng |
| Bề mặt PCB hoàn thiện: |
Vàng ngâm / ENIG |
Hồ sơ hội đồng quản trị: | Định tuyến & Định tuyến |
| Ứng dụng bảng mạch PCB: | Kiểm soát công nghiệp | ||
| Yêu cầu Yêu cầu đặc biệt: | Đồng đầy qua / Kiểm soát trở kháng / Lỗ vừa vặn với máy ép | ||
Câu hỏi thường gặp:
Q1: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Quý 2.Bất kỳ thông tin nào khác nên được cung cấp ngoại trừ hồ sơ?
A: Các thông số kỹ thuật sau đây là cần thiết để báo giá:
1) Vật liệu cơ bản
2) Độ dày của bảng:
3) Độ dày đồng
4) Xử lý bề mặt:
5) màu sắc của mặt nạ hàn và màn hình lụa
6) Số lượng
Q3.Không có tệp PCB / tệp GBR, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q4.BOM là gì?
A: BOM là Bill of Materials liệt kê các thành phần cần thiết để xây dựng dự án của bạn.BOM bao gồm số bộ phận, thương hiệu, ký hiệu tham chiếu, số lượng và mô tả các bộ phận cần được lắp ráp.
Q5.Bảng mạch của bạn được sản xuất ở đâu?
A: Là một nhà sản xuất PCB chuyên nghiệp có trụ sở tại Trung Quốc, tất cả các bảng mạch đều được sản xuất tại Trung Quốc.
