Matt Green Multilayer tùy chỉnh Bảng mạch tùy chỉnh Immersion Gold Kiểm soát trở kháng 3u TG cao

Bảng mạch in nhiều lớp Immersion Vàng Kiểm soát trở kháng 3u Giá trị TG cao Mặt nạ hàn xanh Matt

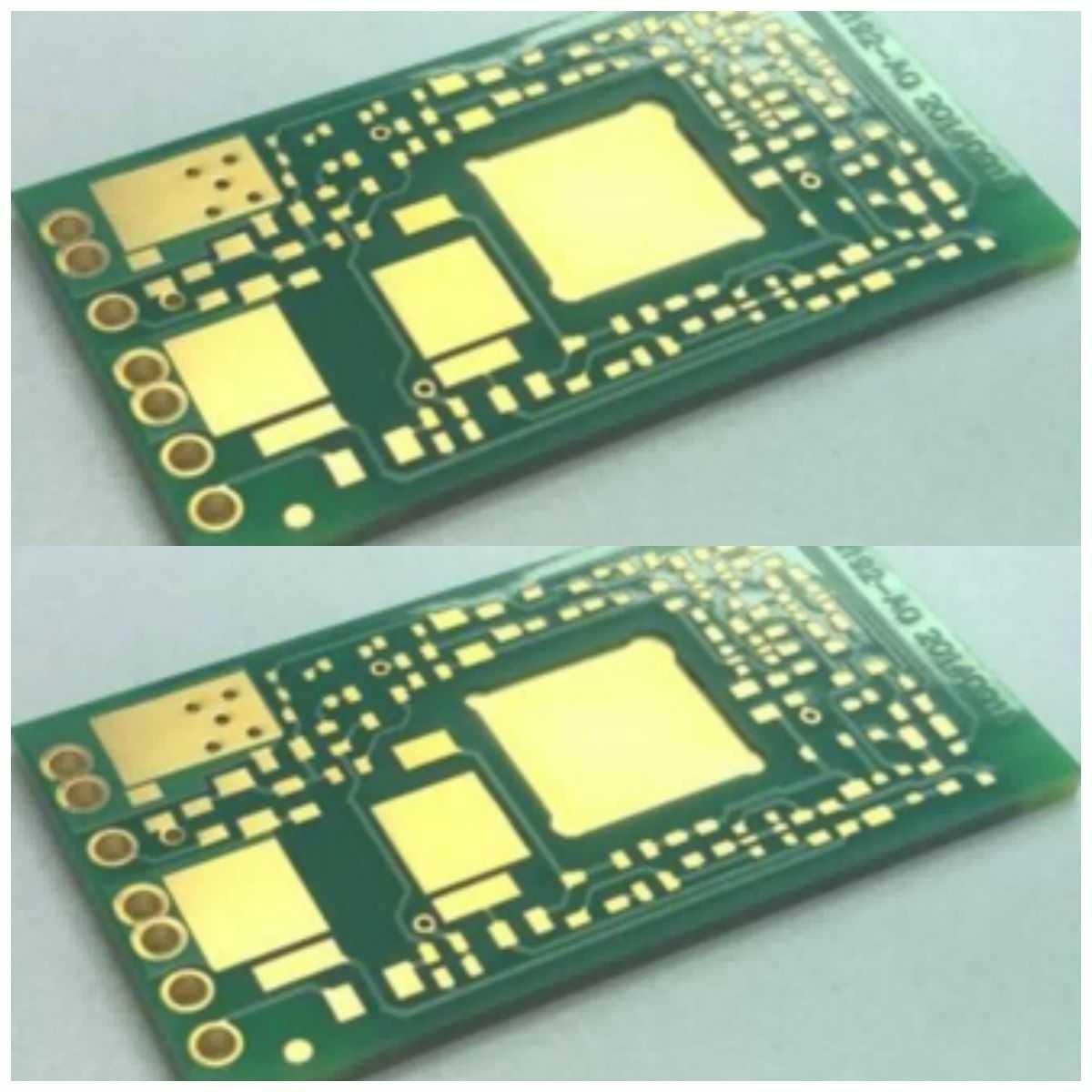

10 lớp Matt Green PCB

Huashengxin Circuit Limited là nhà sản xuất chuyên nghiệp về bảng mạch in và cung cấp dịch vụ sản xuất nhanh linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB từ khối lượng nhỏ đến khối lượng lớn.Các sản phẩm bao gồm bảng mạch in cứng 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v.

Các sản phẩm của HSX được sử dụng rộng rãi trong nhiều lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Lớp tối đa: 32 lớp (nếu nhiều hơn 20 lớp, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm

Nguyên liệu: PI + FR4, FR4, Rogers, AI, v.v.

Độ dày bảng thành phẩm của bảng mạch in: 0,2 ~ 4,0mm (nếu nhỏ hơn 0,2 mm hoặc hơn 4 mm cần phải xem xét lại) (nếu độ dày bảng ≤ 0,6mm, không thể áp dụng cho bề mặt HASL)

Bo mạch in độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Đồng hoàn thiện bên ngoài: 6oz

Cung và xoắn: 0,075%

Min.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem xét khả năng)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Bo mạch in theo dõi / khoảng cách: 3 triệu (0,075mm)

Bo mạch in Cấu hình: Định tuyến, Đột lỗ, V-CUT

Bảng mạch in của sđộ dày mặt nạ cũ hơn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lỗ cắm: 0,1-0,5mm

Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB: Trắng, Đen, v.v.

Độ dày của mặt nạ có thể lột: 500-1000um

Câu hỏi thường gặp:

Q1: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)

Quý 2.Bất kỳ thông tin nào khác nên được cung cấp ngoại trừ hồ sơ?

A: Các thông số kỹ thuật sau đây là cần thiết để báo giá:
1) Vật liệu cơ bản
2) Độ dày của bảng:
3) Độ dày đồng
4) Xử lý bề mặt:
5) màu của mặt nạ hàn và màn lụa
6) Số lượng

Q3.Không có tệp PCB / tệp GBR, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?

A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.

Q4.BOM là gì?

A: BOM là Bill of Materials liệt kê các thành phần cần thiết để xây dựng dự án của bạn.BOM bao gồm số bộ phận, thương hiệu, ký hiệu tham chiếu, số lượng và mô tả các bộ phận cần được lắp ráp.

Q5.Bảng mạch của bạn được sản xuất ở đâu?

A: Là một nhà sản xuất PCB chuyên nghiệp có trụ sở tại Trung Quốc, tất cả các bảng mạch đều được sản xuất tại Trung Quốc.
