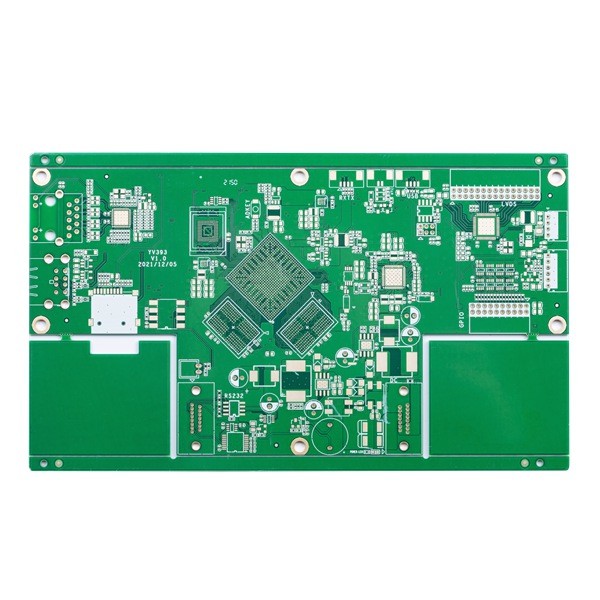

Bảng mạch in 8 lớp màu xanh lá cây Kiểm soát trở kháng Khoảng cách không gian dòng nhỏ

Bảng mạch in nhiều lớp PCB màu xanh lá cây 8 lớp với điều khiển trở kháng Không gian dòng nhỏ và kiểm soát trở kháng khoảng cách

PCB xanh 8 lớp với kiểm soát trở kháng

Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.HSX Circuit cung cấp các dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB từ khối lượng nhỏ đến khối lượng lớn.Các sản phẩm của nó bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v.

Các sản phẩm của nó được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Số lớp tối đa: 32 lớp (nếu nhiều hơn 20 lớp, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Nguyên liệu: PI + FR4, FR4, Rogers, AI, v.v.
Độ dày của bảng thành phẩm PCB: 0,2 ~ 4,0mm (nếu nhỏ hơn 0,2 mm hoặc hơn 4 mm cần xem xét) (nếu độ dày của bảng ≤ 0,6mm, không thể áp dụng cho bề mặt HASL)

Độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Đồng hoàn thiện bên ngoài: 6oz

Cung và xoắn: 0,075%

Tối thiểu.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem xét khả năng)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / Đục / V-CUT

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lỗ cắm: 0,1-0,5mm

Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, Đen, v.v.

Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:

Q1.PCB của bạn có Tuân thủ RoHS không?

A: Vâng.Chúng tôi tuân thủ RoHs.

Quý 2.Làm cách nào để theo dõi đơn hàng của tôi?

A: Đại diện bán hàng của bạn sẽ cung cấp theo dõi khi đơn hàng của bạn đã được giao.

Q3.Bạn cung cấp những loại PCB nào?

A: Chúng tôi chuyên về một loạt các phân khúc PCB như bảng FR-4 một mặt / hai mặt, bảng nhiều lớp, bảng nhôm, HDI, bảng dựa trên đồng và lắp ráp PCB.

Q4. Có kích thước đơn hàng tối thiểu cho các đơn hàng chìa khóa trao tay không?

A: Không. Chúng tôi không có giới hạn về kích thước đơn đặt hàng của bạn;tuy nhiên, các đơn đặt hàng lớn hơn sẽ tiết kiệm chi phí hơn.

Q5.Wtập tin mũ chúng tôi nên cung cấp?

A: PCB: Tệp Gerber tốt hơn, (Protel, power pcb, tệp PADs), PCBA: Tệp Gerber và danh sách BOM.
