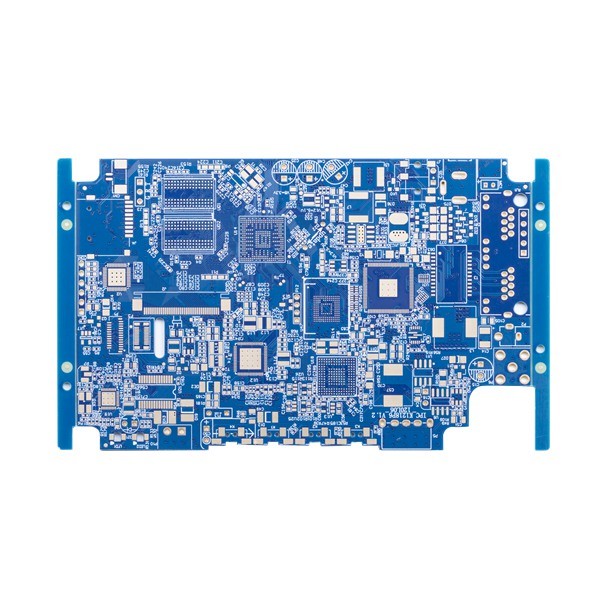

Bảng mạch PCB đa lớp Immersion Gold 2u FR4 TG150 Marterial để điều khiển công nghiệp

Bảng mạch in nhiều lớp Làm bảng mạch Sản phẩm điều khiển công nghiệp PCB trống

Bảng mạch in cứng 4L với mặt nạ hàn xanh

Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.HSX Circuit cung cấp các dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB từ khối lượng nhỏ đến khối lượng lớn.Các sản phẩm của nó bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v.

Các sản phẩm của nó được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Số lớp tối đa: 32 lớp (nếu nhiều hơn 20 lớp, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Nguyên liệu: PI + FR4, FR4, Rogers, AI, v.v.
Độ dày của bảng thành phẩm PCB: 0,2 ~ 4,0mm (nếu nhỏ hơn 0,2 mm hoặc hơn 4 mm cần xem xét) (nếu độ dày của bảng ≤ 0,6mm, không thể áp dụng cho bề mặt HASL)

Độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Đồng hoàn thiện bên ngoài: 6oz

Cung và xoắn: 0,075%

Tối thiểu.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem xét khả năng)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / Đục / V-CUT

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lỗ cắm: 0,1-0,5mm

Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, Đen, v.v.

Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um


Câu hỏi thường gặp:
1. Những gì dịch vụ bạn có thể cung cấp?
A: Bảng mạch in cứng, PCB linh hoạt, bảng HDI, bảng mạch in đế đồng, Lắp ráp mạch in, Nguyên mẫu nhanh, Thứ tự quay nhanh.

2. Làm thế nào nhanh là thời gian dẫn của bạn?
A: Bảng HDI nhanh nhất 3 WD, 2L và 4L Bảng cứng nhanh nhất 24H.

3. Làm thế nào để nhận được báo giá nhanh chóng?
A: Vui lòng cung cấp tệp mầm và thông số kỹ thuật của PCB (bao gồm lớp, độ dày bảng, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)
Danh sách mẫu:


4. những gì điều khoản thanh toán bạn chấp nhận?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
