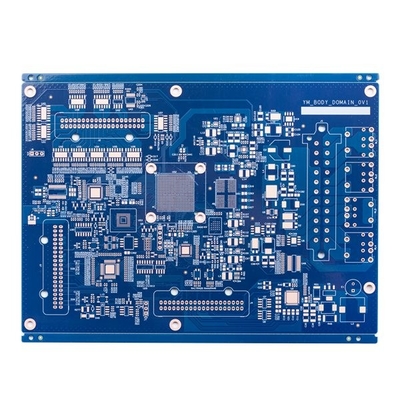

làm cho Nguyên mẫu Bảng mạch in cứng nhắc Đa lớp 8 Lớp bề mặt OSP

Bảng mạch in nhiều lớp Bảng mạch in Hội đồng nguyên mẫu Bảng mạch in trống PCB

Bảng mạch in FLEX 8 lớp cứng nhắc Kiểm soát trở kháng Mặt nạ hàn màu xanh

Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.HSX Circuit cung cấp các dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB từ khối lượng nhỏ đến khối lượng lớn.Các sản phẩm của nó bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, HDI Bo mạch, bảng PTFE tần số cao và bảng Rigid-flex, v.v.

Các sản phẩm của nó được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Ưu điểm của HSX:
1) Sản xuất chuyên nghiệp PCB trong 10 năm
2) Định vị cao cấp, dây chuyền sản xuất chuyên nghiệp
3) Công nghệ sản xuất ổn định và trưởng thành
4) Đảm bảo chất lượng độ tin cậy cao
5) Hệ thống dịch vụ thị trường toàn diện
6) Phản hồi nhanh chóng, giao hàng nhanh chóng

Lớp tối đa: 32 lớp (nếu nhiều hơn 20 lớp, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm

Nguyên liệu: PI + FR4, FR4, Rogers, AI, v.v.

Độ dày bảng thành phẩm PCB: 0,2 ~ 4,0mm (nếu nhỏ hơn 0,2 mm hoặc hơn 4 mm cần xem xét) (nếu độ dày bảng ≤ 0,6mm, không thể áp dụng cho bề mặt HASL)

Độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Đồng hoàn thiện bên ngoài: 6oz

Cung và xoắn: 0,075%

Min.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem xét khả năng)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)

Đề cương PCB: Định tuyến / Đục / V-CUT

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lỗ cắm: 0,1-0,5mm

Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB: Trắng, Đen, v.v.

Độ dày mặt nạ có thể bóc: 500-1000um

Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:

1. Bạn có thể cung cấp dịch vụ gì?

Bảng mạch in, Lắp ráp mạch in, Thứ tự nguyên mẫu nhanh

2. Làm thế nào nhanh là thời gian dẫn của bạn?

Bảng HDI nhanh nhất 3 WD, 2L và 4L Bảng cứng nhanh nhất 24H

3. Làm thế nào để nhận được báo giá nhanh chóng?

Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày của bảng, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, yêu cầu số lượng, v.v.)

Danh sách mẫu:

4. điều khoản thanh toán nào bạnChấp nhận?

A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
