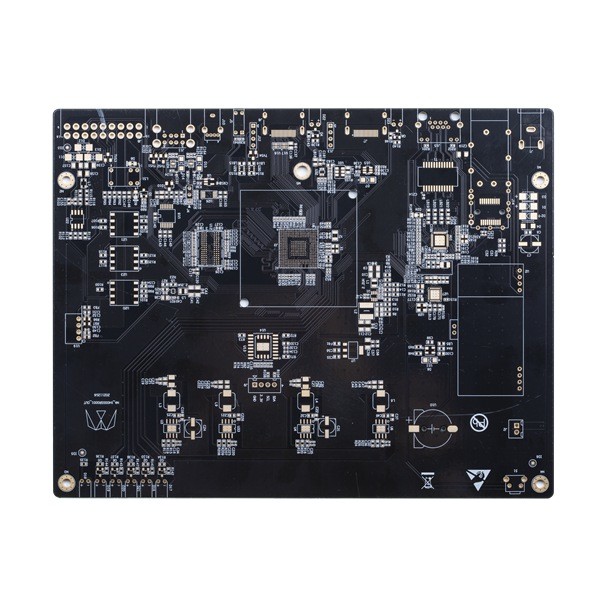

Bảng mạch in đa lớp 4 lớp Mặt nạ hàn đen dày 4,0mm TG135

Bảng mạch in nhiều lớp Mặt nạ hàn đen Bảng mạch tùy chỉnh PCB 4L Tạo bảng mạch của riêng bạn

4 lớp PCB cứng với kích thước lỗ nhỏ

HSX Circuit bao phủ hơn 5.000 sản phẩm PCB hàng tháng, từ một lớp đến 32L FR-4 PCB, từ IMS PCB, HDI Bo mạch, đến bảng PTFE tần số cao và bảng Rigid-flex.Chúng tôi cung cấp các dịch vụ sản xuất theo lượt nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB khối lượng nhỏ đến khối lượng lớn.

Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Số lớp tối đa: 32 lớp (nếu nhiều hơn 20 lớp, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem xét khả năng)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm

Nguyên liệu: PI + FR4, FR4, Rogers, AI, v.v.

Độ dày bảng thành phẩm PCB: 0,2 ~ 4,0mm (nếu nhỏ hơn0,2 mm, hoặc hơn 4 mm cần phải xem xét lại) (nếu độ dày của ván ≤ 0,6 mm, không thể áp dụng cho bề mặt HASL)

Độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Đồng hoàn thiện bên ngoài: 6oz

Cung và xoắn: 0,075%

MiN.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem xét khả năng)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)

Đề cương PCB: Định tuyến / Đột lỗ/ V-CUT

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lỗ cắm: 0,1-0,5mm

Màu sắc của mặt nạ hàn:xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB: Trắng, Đen, v.v.

Độ dày mặt nạ có thể bóc: 500-1000um

Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:
Q1:Làm thế nào tôi có thể nhận được một báo giá?
A: Vui lòng gửi cho chúng tôi tệp mầm với định dạng Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB và cung cấp số lượng theo yêu cầu.Chúng tôi sẽ cung cấp báo giá cho phù hợp.

Q2:Bạn có thể sản xuất PCB từ một tệp hình ảnh không?
A: Không. Nhưng nếu bạn có thể gửi cho chúng tôi một PCB mẫu, chúng tôi có thể sao chép thiết kế của nó và hoàn thiện nó.

Q3:Bạn có PCB trong kho không.
A: Hầu hết các bảng mạch PCB đều được tùy chỉnh, và chúng có các thiết kế khác nhau, chúng tôi sản xuất chúng theo các tệp gerber do khách hàng cung cấp.

Q4:Bạn thường sử dụng vật liệu FR4 nào?

A: Kingboard, ITEQ, Shengyi ...

Q5:Bạn thường sử dụng loại hình thức vận chuyển nào?
A: Đối với đơn đặt hàng số lượng nhỏ, chúng tôi luôn đề xuất vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để giao hàng trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Và đối với đơn đặt hàng khối lượng lớn, để tiết kiệm chi phí vận chuyển hàng hóa, chúng tôi sẽ đề nghị sắp xếp lô hàng bằng đường hàng không hoặc đường biển, Tất nhiên, nếu bạn có người giao nhận riêng và có thể cung cấp cho chúng tôi thông tin, chúng tôi có thể liên hệ với họ để sắp xếp lô hàng.
