Kiểm soát trở kháng Bảng mạch 6 lớp FR4 TG135 Khoảng cách không gian dòng nhỏ

Bảng mạch in nhiều lớp Bảng mạch in 6 lớp Không gian dòng nhỏ và kiểm soát trở kháng khoảng cách

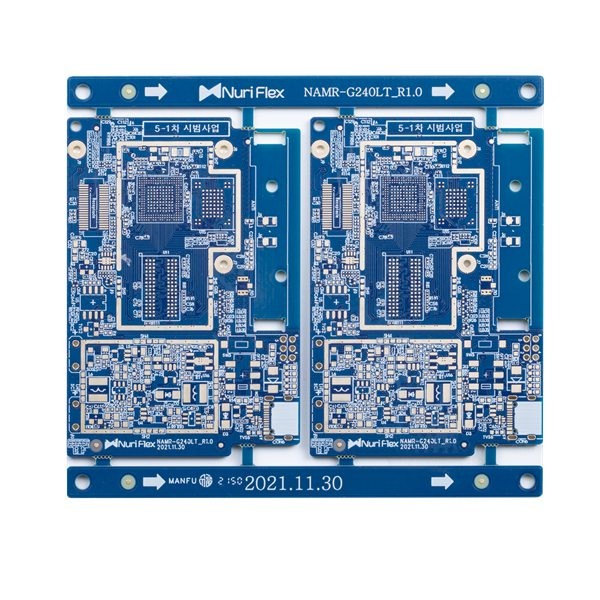

PCB cứng nhắc 6 lớp với không gian và khoảng cách dòng nhỏ

HSX Circuit bao phủ hơn 5.000 sản phẩm PCB hàng tháng, từ một lớp đến 32L FR-4 PCB, từ IMS PCB, HDI Bo mạch, đến bảng PTFE tần số cao và bảng Rigid-flex.Chúng tôi cung cấp các dịch vụ sản xuất theo lượt nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB khối lượng nhỏ đến khối lượng lớn.

Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Lớp tối đa: 32 lớp (lớp ≥20 cần xem xét khả năng)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét khả năng)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm

Nguyên liệu: PI + FR4, FR4, Rogers, AI, v.v.

Độ dày bảng thành phẩm PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần phải xem xét) (Độ dày của bảng ≤ 0,6 mm, không áp dụng cho bề mặt HASL)

Độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Đồng hoàn thiện bên ngoài: 6oz

Cung và xoắn: 0,075%

MiN.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem xét khả năng)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM

Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)

Đề cương PCB: Định tuyến / V-CUT / Punching

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lỗ cắm: 0,1-0,5mm

Màu sắc của mặt nạ hàn:xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB: Trắng, Đen, v.v.

Độ dày mặt nạ có thể bóc: 500-1000um

Màng oxy hóa của OSP: 0,2-0,5um
