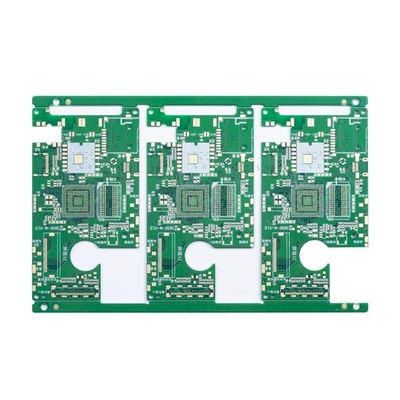

ENIG 3u Bề mặt 6 lớp PCB Màu xanh lá cây Mặt nạ hàn Nguyên mẫu Bảng mạch in
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | Bảng mạch in 6 lớp cứng | Marterial | FR4 TG150 |
|---|---|---|---|
| Bề mặt PCB | ENIG 3u | Mặt nạ Hàn | Màu xanh lá |
| Khoảng cách / rãnh PCB nhỏ nhất | 3/4 triệu | Lỗ nhỏ nhất | 0,20mm |
| Ứng dụng | nguồn cung cấp điện | Thời gian dẫn | 24H nhanh nhất cho 2L và 4L |
| Điểm nổi bật | ENIG 3u 6 lớp PCB,PCB nguyên mẫu 6 lớp,Bảng mạch in nguyên mẫu 6 lớp |
||
Mô tả sản phẩm
Bảng mạch in nhiều lớp Bảng mạch in nguyên mẫu PCB 6 lớp Bảng mạch in trống Bảng mạch in trống
Bảng mạch in cứng 6 lớp
HSX Circuit bao phủ hơn 5.000 sản phẩm PCB hàng tháng, từ một lớp đến 32L FR-4 PCB, từ IMS PCB, HDI Bo mạch, đến bảng PTFE tần số cao và bảng Rigid-flex.Chúng tôi cung cấp các dịch vụ sản xuất theo lượt nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB khối lượng nhỏ đến khối lượng lớn.
Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers ...
Độ dày PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần phải xem xét) (Độ dày của bảng ≤ 0,6 mm, không áp dụng cho bề mặt HASL)
độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và xoắn: 0,075%
MiN.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching
Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um
Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm
Màu sắc của mặt nạ hàn:xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn
Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um
| Số lớp: | 6 lớp | Bảng mạch laminate: | FR4, TG150 |
| Độ dày đồng khác nhau: | 1/1/1/1 / 1OZ | Bảng PCB dày: | 1,0 MM |
| Lỗ khoan cơ khí nhỏ nhất: | 0,20 mm | Tối thiểu.khoảng cách dòng / khoảng trắng: | 3/4 triệu |
| Màu mặt nạ hàn: | Màu xanh lá | Màu của huyền thoại: | Trắng |
| Bề mặt PCB hoàn thiện: | Immersion Gold 3u | Hồ sơ hội đồng quản trị: | Phay + V-CUT |
| Ứng dụng bảng mạch PCB: | nguồn cung cấp điện | ||
| Yêu cầu Yêu cầu đặc biệt: | không gian và khoảng cách dòng nhỏ: 3/4 triệu / kiểm soát trở kháng / nhựa được làm đầy và mạ trên / 0,25mm BGA | ||
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của chúng tôi sẽ được kiểm tra.
A: Vâng.Dữ liệu của bạn sẽ được Nhóm kỹ sư của chúng tôi kiểm tra.Nếu chúng tôi phát hiện bất kỳ vấn đề kỹ thuật hoặc có bất kỳ thắc mắc nào, chúng tôi sẽ liên hệ với bạn và giải quyết vấn đề cùng nhau.
Q4: Sản phẩm của chúng tôi sẽ được kiểm tra trước khi giao hàng.
A: Vâng.Chúng tôi có thể cung cấp Kiểm tra mạch chức năng nếu bạn cung cấp cho chúng tôi các phương pháp kiểm tra.
Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển hàng hóa.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
