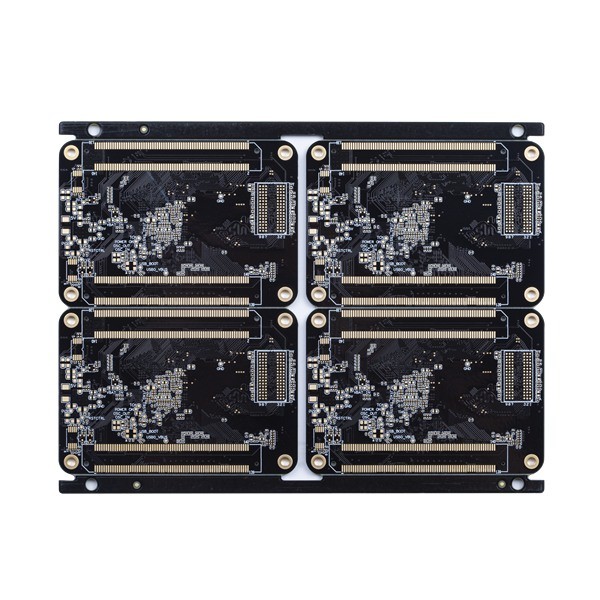

Bảng mạch in đa lớp 8 lớp ENIG 2u TAIYO Mặt nạ hàn đen
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | Bảng mạch in 8 lớp với không gian dòng nhỏ và BGA | Marterial | FR4 TG170 |
|---|---|---|---|
| Bề mặt PCB | ENIG 2u | Mặt nạ Hàn | TAIYO đen |
| Khoảng cách / rãnh PCB nhỏ nhất | 3/3 triệu | Lỗ nhỏ nhất | 0,20mm |
| Ứng dụng | những sàn phẩm kĩ thuật số | Thời gian dẫn | 24H nhanh nhất cho 2L và 4L |
| Điểm nổi bật | Bảng mạch in nhiều lớp 8 lớp,Bảng mạch in nhiều lớp màu đen TAIYO,Bảng mạch in 8 lớp ENIG |
||
Mô tả sản phẩm
Bảng mạch in nhiều lớp Bảng mạch in 8 lớp với không gian dòng nhỏ và mặt nạ hàn đen BGA
Bảng mạch in 8 lớp với không gian dòng nhỏ và BGA
HSX Circuit bao phủ hơn 5.000 sản phẩm PCB hàng tháng, từ một lớp đến 32L FR-4 PCB, từ IMS PCB, HDI Bo mạch, đến bảng PTFE tần số cao và bảng Rigid-flex.Chúng tôi cung cấp các dịch vụ sản xuất theo lượt nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB khối lượng nhỏ đến khối lượng lớn.
Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers ...
Độ dày PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần phải xem xét) (Độ dày của bảng ≤ 0,6 mm, không áp dụng cho bề mặt HASL)
độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và xoắn: 0,075%
MiN.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching
Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um
Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm
Màu sắc của mặt nạ hàn:xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn
Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um
| Bảng mạch Số lớp: | 8L | Bảng mạch laminate: | FR4 TG170 |
| Lớp đồng dày: | 1/1/1/1/1/1/1/1 / 1OZ | Độ dày của bảng: | 1,6 MÉT |
| Kích thước lỗ nhỏ nhất: | 0,2mm | Khoảng cách / rãnh PCB nhỏ nhất: | 3/3 triệu |
| Màu mặt nạ hàn: | TAIYO đen | Màu màn hình lụa: | Trắng |
| Bề mặt PCB hoàn thiện: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Định tuyến / V-CUT |
| Ứng dụng bảng mạch PCB: | những sàn phẩm kĩ thuật số | ||
| Yêu cầu Yêu cầu đặc biệt: | không gian và khoảng cách đường truyền nhỏ: kiểm soát 3/3 triệu / trở kháng / nhựa làm đầy và mạ trên / 0,25mm BGA | ||
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
