Bảng mạch in Immersion Gold 2u 10 lớp FR4 TG170 Lỗ cắm nhựa Marterial

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 133441
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói Máy hút bụi
Thời gian giao hàng 24H nhanh nhất cho 2L và 4L
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Lớp PCB Bảng mạch lỗ cắm 10 lớp PCB Resin Marterial FR4 TG170
Bề mặt PCB Immersion Gold 2u Mặt nạ Hàn TAIYO Xanh lá cả hai bên
Ứng dụng những sàn phẩm kĩ thuật số Thời gian dẫn 24H nhanh nhất cho 2L và 4L
Điểm nổi bật

Bảng mạch in 10 lớp TG170

,

Bảng mạch in 10 lớp FR4

,

Lỗ cắm nhựa pcb 10 lớp

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch in nhiều lớp Bảng mạch 10L Bảng mạch nhựa có lỗ cắm Bảng mạch trở kháng Điều khiển BGA nhỏ



Bảng mạch lỗ cắm 10 lớp PCB Resin



Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers
Độ dày PCB: 0,2 ~ 4,0mm (
< 0,2 mm, > 4 mm cần phải xem xét) (Độ dày của bảng ≤ 0,6 mm, không áp dụng cho bề mặt HASL)

độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Cung và xoắn: 0,075%

MiN.kích thước lỗ: 0,15mm (< 0,15 mm cần xem lại)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm

Màu sắc của mặt nạ hàn:xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn

Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um



Bảng mạch Số lớp: 10 L Bảng mạch laminate: FR4 TG170
Lớp đồng dày: Bên ngoài 1oz Bên trong 1oz Độ dày của bảng: 1,6 MÉT
Kích thước lỗ nhỏ nhất: 0,20mm Khoảng cách / rãnh PCB nhỏ nhất: 4/4 triệu
Màu mặt nạ hàn: TAIYO xanh Màu màn hình lụa: Trắng
Bề mặt PCB hoàn thiện: Ngâm vàng Hồ sơ hội đồng quản trị: Lộ trình
Ứng dụng bảng mạch PCB: những sàn phẩm kĩ thuật số
Yêu cầu Yêu cầu đặc biệt: kiểm soát trở kháng / nhựa đầy và mạ trên / 0,25mm BGA

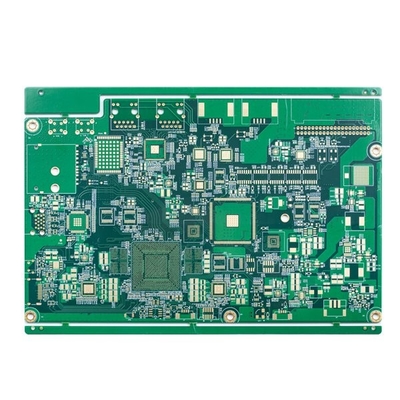

Bảng mạch in Immersion Gold 2u 10 lớp FR4 TG170 Lỗ cắm nhựa Marterial 0Bảng mạch in Immersion Gold 2u 10 lớp FR4 TG170 Lỗ cắm nhựa Marterial 1





Câu hỏi thường gặp:



Q1: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ. Số lượng sẽ chỉ ảnh hưởng đến giá cả.Vui lòng liên hệ với chúng tôi cho RFQ.



Q2: Làm thế nào bạn thường sẽ gửi PCB?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển hàng hóa.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.



Q3: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.



Q4: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.



Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển hàng hóa.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
