Bảng mạch in nhiều lớp TG170 Bảng mạch 8L Kiểm soát trở kháng không gian dòng nhỏ

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 127768
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói Máy hút bụi
Thời gian giao hàng 24H nhanh nhất cho 2L và 4L
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Lớp PCB PCB 8 lớp với không gian dòng nhỏ Marterial FR4, TG170
Bề mặt PCB Ngâm vàng Mặt nạ Hàn Màu xanh lá cây cho hai mặt
Ứng dụng điện tử kỹ thuật số Thời gian dẫn 24H nhanh nhất cho 2L và 4L
Điểm nổi bật

Bảng mạch in nhiều lớp TG170

,

Bảng mạch in nhiều lớp 8L

,

PCb 8 lớp vàng ngâm

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch in nhiều lớp Bảng mạch 10L Điều khiển trở kháng không gian dòng nhỏ TG170 Bảng mạch đa lớp



PCB 8 lớp với không gian dòng nhỏ



Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)

Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers
Độ dày PCB: 0,2 ~ 4,0mm (
< 0,2 mm, > 4 mm cần phải xem xét) (Độ dày của bảng ≤ 0,6 mm, không áp dụng cho bề mặt HASL)

độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Cung và xoắn: 0,075%

MiN.kích thước lỗ: 0,15mm (< 0,15 mm cần xem lại)

HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching

Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um

Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm

Màu sắc của mặt nạ hàn:xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn

Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um



Bảng mạch Số lớp: 8L Bảng mạch laminate: FR4 TG180
Lớp đồng dày: 1/1/1/2/2/1/1 / 1oz Độ dày của bảng: 1,6 MÉT
Kích thước lỗ nhỏ nhất: 0,20mm Khoảng cách / rãnh PCB nhỏ nhất: 3/3 triệu
Màu mặt nạ hàn: Màu xanh lá Màu màn hình lụa: Trắng
Bề mặt PCB hoàn thiện: Ngâm vàng Hồ sơ hội đồng quản trị: Định tuyến / V-CUT / Đục lỗ
Ứng dụng bảng mạch PCB: những sàn phẩm kĩ thuật số
Yêu cầu Yêu cầu đặc biệt: không gian và khoảng cách dòng nhỏ: 3/3 triệu // kiểm soát trở kháng / BGA

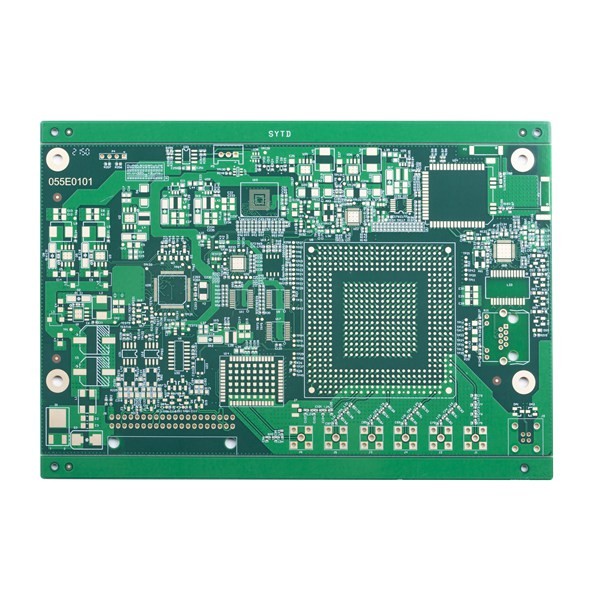

Bảng mạch in nhiều lớp TG170 Bảng mạch 8L Kiểm soát trở kháng không gian dòng nhỏ 0Bảng mạch in nhiều lớp TG170 Bảng mạch 8L Kiểm soát trở kháng không gian dòng nhỏ 1





Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.



Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
