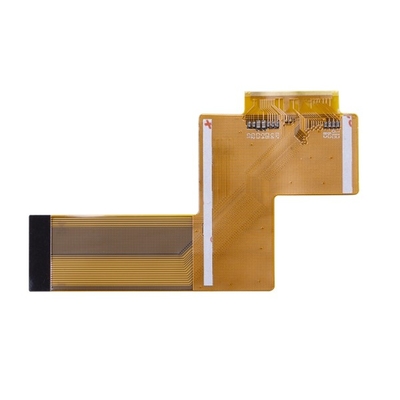

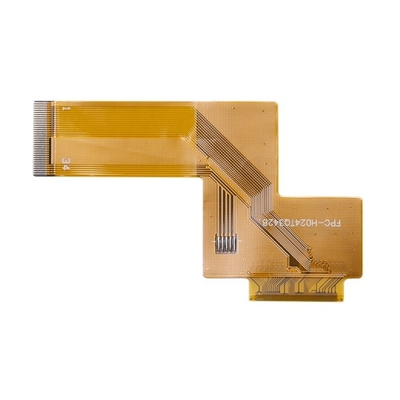

Bảng nguyên mẫu Pcb linh hoạt 4 lớp 1oz ENIG Vàng 3 triệu
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | Bảng nguyên mẫu Pcb 4 lớp linh hoạt | Vật tư | số Pi |
|---|---|---|---|
| Lớp bảng | 4L | Điều trị xong | ENIG |
| Độ dày đồng | 1 / 1oz | Kích thước khoan tối thiểu | 0,1mm |
| Điểm nổi bật | 3 triệu bảng nguyên mẫu Pcb linh hoạt,3 triệu bảng nguyên mẫu Pcb,3 triệu bảng nguyên mẫu pcb |
||
Mô tả sản phẩm
Bảng nguyên mẫu Pcb linh hoạt 4 lớp 1oz ENIG Vàng 3 triệu
Bảng mạch Flex PCB Bảng mạch in linh hoạt 4 lớp Bảng mạch Pcba Bảng mạch in Bảng mạch in
Bảng mạch in linh hoạt 4 lớp
Mạch in dẻo là bảng mạch có khả năng uốn cong hoặc xoắn.Từ khẳng định này, rõ ràng là chúng được phân biệt bởi một cấu trúc linh hoạt.Đó là lý do tại sao các kỹ sư và nhà thiết kế điện tử sử dụng chúng trong các ứng dụng đòi hỏi phẩm chất của chúng.Chúng còn được gọi là mạch uốn và hầu hết được sử dụng trong các ứng dụng điện tử nhỏ.Vì chúng được đặc trưng bởi khả năng uốn cong, các mạch in linh hoạt được làm từ chất nền mềm dẻo như polyimide.Một chất lượng quan trọng khác của mạch in dẻo là chúng có khả năng tản nhiệt vượt trội hơn so với bảng mạch in.Chính chất lượng này đã làm cho các thiết bị điện tử sử dụng nó có thể ở trong tình trạng chất lượng trong một thời gian dài.
| Khả năng Công nghệ FPC | |||
| Thuộc tính (Tất cả các thứ nguyên đều là mils trừ khi quy định khác) |
Sản xuất hàng loạt (Năng suất≥ 80%, Cpk≥1,33) |
Số tiền nhỏ (Lợi nhuận≥60%, Chìa khóa Đặc điểm kỹ thuật năng suất≥80% |
Vật mẫu |
| FPC (có / không) | Đúng | Đúng | Đúng |
| Số lớp / Cấu trúc, Max. | 2 | 4 | 6 |
| Kích thước L×W), Tối đa | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Độ dày danh nghĩa (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Dung sai độ dày | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) |
| Loại hoàn thiện bề mặt | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng |
| ENIG mềm (có / không) | không | không | không |
| Loại vật liệu cơ bản | số Pi | số Pi | PILCPTK |
| Độ dày lớp phủ (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Độ dày kết dính (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Độ dày đồng, tối thiểu / tối đa.(ừm) | 12-70 | 12-70 | 12-70 |
| Độ dày vật liệu cơ bản, Tối thiểu / Tối đa.(ừm) | 25-75 | 25-75 | 25-100 |
| Kích thước lỗ khoan qua cơ khí (DHS), Min. | 0,15 | 0,15 | 0,15 |
| Tỷ lệ khung hình mạ, Max. | 3: 1 | 3: 1 | 5: 1 |
| Kích thước tấm lót, tối thiểu. | Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,3mm Không có lỗ thông qua: 0,2mm |
| Dung sai kích thước tấm lót | 20% | 20% | 10% |
| Pad để pad không gian, Min. | 4 triệu | 4 triệu | 4 triệu |
| Pad để phác thảo dung sai | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu từ trên xuống dưới | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Laser qua đường kính lỗ / miếng đệm, Min. | 4/12 triệu | 4/10 triệu | 4/10 triệu |
| Chiều rộng / khoảng trống của đường kẻ ngoài (Hoz + mạ), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Chiều rộng / khoảng trắng dòng bên trong (Hoz), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Dung sai chiều rộng đường bên trong | ± 10% | ± 10% | ± 10% |
| Đăng ký lớp ngoài, Min.(Đường kính tấm lót = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Đăng ký Innerlayer, Min.(Đường kính tấm lót = DHS + X) (L≤4 lớp) | DHS + 10 | DHS + 10 | DHS + 8 |
| Tia laser qua bước lỗ, Min. | 0,40mm | 0,40mm | 0,35mm |
| Cao độ lỗ cơ, Min. | 0,50mm | 0,50mm | 0,40mm |
| Dung sai vị trí lỗ khoan | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Dung sai kích thước lỗ | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) đến miếng đệm | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) để phác thảo | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Phác thảo dung sai kích thước | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Đăng ký LPI / đập, Min. | 2 triệu / 4 triệu | 2 triệu / 4 triệu | 2tr / 3tr |
| Đập LPI trên CVL | 8 triệu | 8 triệu | 8 triệu |
| Che cửa sổ mở / đập | Φ0,5mm / 0,3mm | Φ0,5mm / 0,3mm | Φ0,3mm / 0,2mm |
| Đăng ký lớp phủ / Quy trình nhựa | 4 triệu | 4 triệu | 2 triệu |
| Vật liệu cứng | FR4 / PI / Thép | FR4 / PI / Thép | FR4 / PI / Thép |
| Đập mạnh, Min. | 12 triệu | 12 triệu | 8 triệu |
| Đăng ký độ cứng / Dòng nhựa | 8 triệu / 4 triệu | 8 triệu / 4 triệu | 4 triệu / 2 triệu |
| Trở kháng dung sai | 10% | 10% | 5% |
| Độ tin cậy nhiệt (LPI, FCCL, CVL) | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần |
| Vật liệu và cấu trúc đủ tiêu chuẩn UL | số Pi | số Pi | số Pi |
Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
Sản phẩm khuyến cáo
