Bảng mạch PCB linh hoạt xoay nhanh 1oz
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | Bảng mạch PCB linh hoạt quay nhanh | Vật tư | Phim polyme |
|---|---|---|---|
| Lớp bảng | 2L | Điều trị xong | ENIG |
| Độ dày đồng | 1 / 1oz | Kích thước khoan tối thiểu | 0,1mm |
| Làm nổi bật | Bảng PCB Flex linh hoạt 1oz,Bảng PCB linh hoạt 1oz,Bảng pcb linh hoạt 1oz |
||
Mô tả sản phẩm

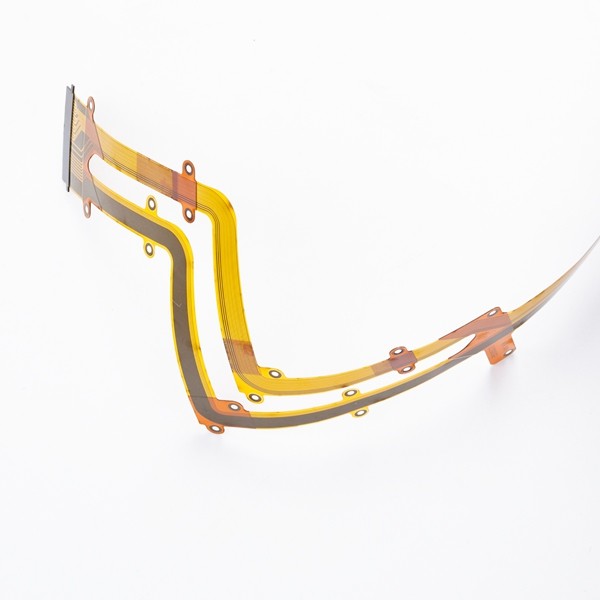

Bảng mạch PCB linh hoạt xoay nhanh 1oz
Bảng mạch Flex PCB Bảng mạch in PCBA Lắp ráp Bảng mạch in Biến nhanh PCBA Sản xuất PCBA Sản xuất PCBA
PCB linh hoạt hai lớp
Mạch dẻo (còn được gọi là mạch uốn, bảng mạch in linh hoạt, PCB uốn, v.v.) bao gồm một màng polyme cách điện mỏng có các mẫu mạch dẫn điện được dán vào đó và thường được cung cấp một lớp phủ polyme mỏng để bảo vệ mạch dẫn.Công nghệ này đã được sử dụng để kết nối các thiết bị điện tử từ rất lâu trước đây.Hiện nó là một trong những công nghệ kết nối quan trọng nhất được sử dụng để sản xuất nhiều sản phẩm điện tử tiên tiến.
Trong thực tế, có nhiều loại mạch dẻo khác nhau, bao gồm một lớp kim loại, hai mặt, nhiều lớp và mạch uốn cứng.Các mạch có thể được hình thành bằng cách ăn mòn lớp phủ lá kim loại (thường là đồng) từ các gốc polyme, mạ kim loại hoặc in mực dẫn điện trong số các quy trình khác.
Thuận lợi:
1) Độ chính xác của thiết kế.Hầu hết các thiết bị điện tử tiên tiến đang được sử dụng ngày nay đều sử dụng bảng mạch linh hoạt vì chúng có độ chính xác cao như mong đợi.
2) Chúng có trọng lượng nhẹ.Các bảng mạch có thể được gấp lại dễ dàng, do đó chúng có thể được định vị trong các ngăn.
3) Hiệu suất lâu dài.Những phẩm chất vượt trội của bảng mạch linh hoạt cho phép chúng có độ bền và hiệu suất lâu dài.Các đặc tính của độ dẻo và khối lượng thấp chứa trong các bảng này cho phép chúng vượt qua ảnh hưởng của rung động, do đó mang lại cho chúng khả năng cải thiện hiệu suất.
4) Tản nhiệt.Do thiết kế nhỏ gọn của bảng mạch, có các đường dẫn nhiệt được tạo ra ngắn hơn và tản nhiệt nhanh hơn so với các loại PCB khác.
5) Tính linh hoạt.Do khả năng linh hoạt của chúng, nên có thể dễ dàng uốn cong các bảng mạch linh hoạt theo nhiều cấp độ khác nhau khi lắp đặt chúng, do đó có thể nâng cao các cấp độ chức năng của các thiết bị điện tử khác nhau.
| Khả năng Công nghệ FPC | |||
| Thuộc tính (Tất cả các thứ nguyên đều là mils trừ khi quy định khác) |
Sản xuất hàng loạt (Năng suất≥ 80%, Cpk≥1,33) |
Số tiền nhỏ (Lợi nhuận≥60%, Chìa khóa Đặc điểm kỹ thuật năng suất≥80% |
Vật mẫu |
| FPC (có / không) | Đúng | Đúng | Đúng |
| Số lớp / Cấu trúc, Max. | 2 | 4 | 6 |
| Kích thước L×W), Tối đa | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Độ dày danh nghĩa (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Dung sai độ dày | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) |
| Loại hoàn thiện bề mặt | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng |
| ENIG mềm (có / không) | không | không | không |
| Loại vật liệu cơ bản | số Pi | số Pi | PILCPTK |
| Độ dày lớp phủ (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Độ dày kết dính (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Độ dày đồng, tối thiểu / tối đa.(ừm) | 12-70 | 12-70 | 12-70 |
| Độ dày vật liệu cơ bản, Tối thiểu / Tối đa.(ừm) | 25-75 | 25-75 | 25-100 |
| Kích thước lỗ khoan qua cơ khí (DHS), Min. | 0,15 | 0,15 | 0,15 |
| Tỷ lệ khung hình mạ, Max. | 3: 1 | 3: 1 | 5: 1 |
| Kích thước tấm lót, tối thiểu. | Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,3mm Không có lỗ thông qua: 0,2mm |
| Dung sai kích thước tấm lót | 20% | 20% | 10% |
| Pad để pad không gian, Min. | 4 triệu | 4 triệu | 4 triệu |
| Pad để phác thảo dung sai | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu từ trên xuống dưới | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Laser qua đường kính lỗ / miếng đệm, Min. | 4/12 triệu | 4/10 triệu | 4/10 triệu |
| Chiều rộng / khoảng trống của đường kẻ ngoài (Hoz + mạ), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Chiều rộng / khoảng trắng dòng bên trong (Hoz), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Dung sai chiều rộng đường bên trong | ± 10% | ± 10% | ± 10% |
| Đăng ký lớp ngoài, Min.(Đường kính tấm lót = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Đăng ký Innerlayer, Min.(Đường kính tấm lót = DHS + X) (L≤4 lớp) | DHS + 10 | DHS + 10 | DHS + 8 |
| Tia laser qua bước lỗ, Min. | 0,40mm | 0,40mm | 0,35mm |
| Cao độ lỗ cơ, Min. | 0,50mm | 0,50mm | 0,40mm |
| Dung sai vị trí lỗ khoan | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Dung sai kích thước lỗ | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) đến miếng đệm | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) để phác thảo | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Phác thảo dung sai kích thước | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Đăng ký LPI / đập, Min. | 2 triệu / 4 triệu | 2 triệu / 4 triệu | 2tr / 3tr |
| Đập LPI trên CVL | 8 triệu | 8 triệu | 8 triệu |
| Che cửa sổ mở / đập | Φ0,5mm / 0,3mm | Φ0,5mm / 0,3mm | Φ0,3mm / 0,2mm |
| Đăng ký lớp phủ / Quy trình nhựa | 4 triệu | 4 triệu | 2 triệu |
| Vật liệu cứng | FR4 / PI / Thép | FR4 / PI / Thép | FR4 / PI / Thép |
| Đập mạnh, Min. | 12 triệu | 12 triệu | 8 triệu |
| Đăng ký độ cứng / Dòng nhựa | 8 triệu / 4 triệu | 8 triệu / 4 triệu | 4 triệu / 2 triệu |
| Trở kháng dung sai | 10% | 10% | 5% |
| Độ tin cậy nhiệt (LPI, FCCL, CVL) | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần |
| Vật liệu và cấu trúc đủ tiêu chuẩn UL | số Pi | số Pi | số Pi |
Câu hỏi thường gặp:
Q1: Làm thế nào tôi có thể nhận được một báo giá?
A: Vui lòng gửi cho chúng tôi tệp mầm với định dạng Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB và cung cấp số lượng theo yêu cầu.Chúng tôi sẽ cung cấp báo giá cho phù hợp.
Câu hỏi 2: Bạn có thể sản xuất PCB từ một tệp hình ảnh không?
A: Không. Nhưng nếu bạn có thể gửi cho chúng tôi một PCB mẫu, chúng tôi có thể sao chép thiết kế của nó và hoàn thiện nó.
Q3: Bạn có PCB trong kho không.
A: Hầu hết các bảng mạch PCB đều được tùy chỉnh, và chúng có các thiết kế khác nhau, chúng tôi sản xuất chúng theo các tệp gerber do khách hàng cung cấp.
Q4: Bạn thường sử dụng vật liệu FR4 nào?
A: Kingboard, ITEQ, Shengyi ...
Q5:Bạn thường sử dụng loại hình thức vận chuyển nào?
A: Đối với đơn đặt hàng số lượng nhỏ, chúng tôi luôn đề xuất vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để giao hàng trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Và đối với đơn đặt hàng khối lượng lớn, để tiết kiệm chi phí vận chuyển hàng hóa, chúng tôi sẽ đề nghị sắp xếp lô hàng bằng đường hàng không hoặc đường biển, Tất nhiên, nếu bạn có người giao nhận riêng và có thể cung cấp cho chúng tôi thông tin, chúng tôi có thể liên hệ với họ để sắp xếp lô hàng.
