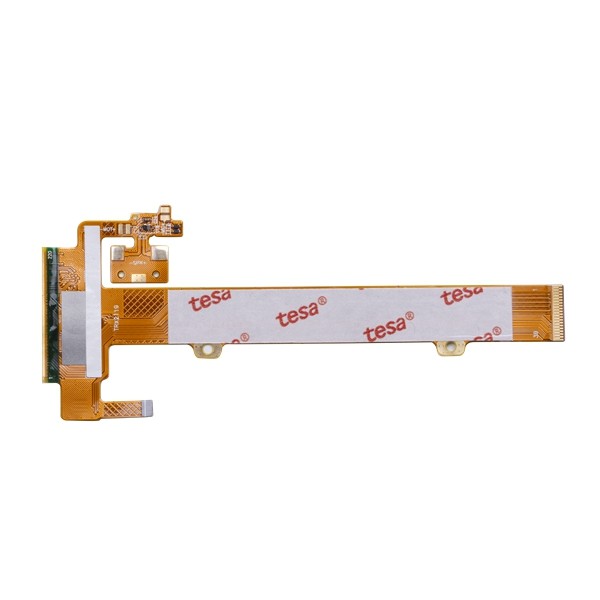

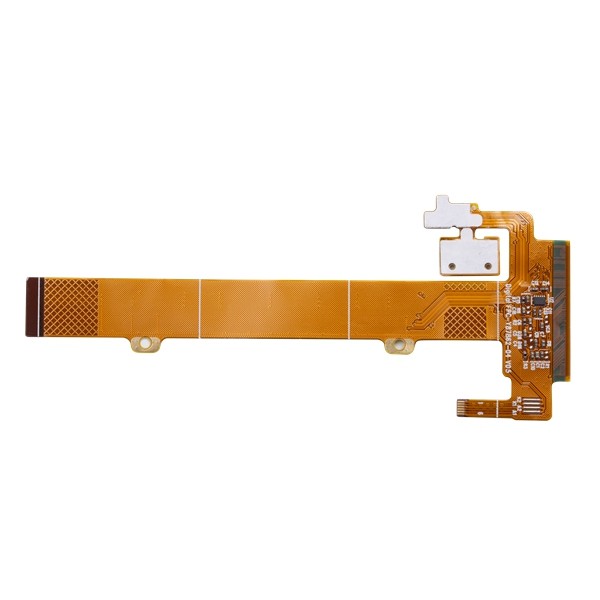

Rẽ nhanh Rigid Flex PCB Board Assembly 4 Layer OPS HASL 8mil
Flex PCB Board 4 lớp Flex PCBA Quick Turn PCB Lắp ráp PCBA Sản xuất Pcba Sản xuất PCB PCBA
4 lớp Flex PCBA
Mạch in dẻo là bảng mạch có khả năng uốn cong hoặc xoắn.Từ khẳng định này, rõ ràng là chúng được phân biệt bởi một cấu trúc linh hoạt.Đó là lý do tại sao các kỹ sư và nhà thiết kế điện tử sử dụng chúng trong các ứng dụng đòi hỏi phẩm chất của chúng.Chúng còn được gọi là flex Circuits và chủ yếu được sử dụng trong điện tử nhỏứng dụng ic.Vì chúng được đặc trưng bởi khả năng uốn cong, các mạch in linh hoạt được làm từ chất nền mềm dẻo như polyimide.Một chất lượng quan trọng khác của mạch in dẻo là chúng có khả năng tản nhiệt vượt trội hơn so với bảng mạch in.Chính chất lượng này đã làm cho các thiết bị điện tử sử dụng nó có thể ở trong tình trạng chất lượng trong một thời gian dài.
Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
Khả năng Công nghệ FPC | |||
Thuộc tính (Tất cả các thứ nguyên đều là mils trừ khi quy định khác) |
Sản xuất hàng loạt (Năng suất≥ 80%, Cpk≥1,33) |
Số tiền nhỏ (Lợi nhuận≥60%, Chìa khóa Đặc điểm kỹ thuật năng suất≥80% |
Vật mẫu |
FPC (có / không) | Đúng | Đúng | Đúng |
Số lớp / Cấu trúc, Max. | 2 | 4 | 6 |
Kích thước L×W), Tối đa | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
Độ dày danh nghĩa (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
Dung sai độ dày | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) |
Loại hoàn thiện bề mặt | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng |
ENIG mềm (có / không) | không | không | không |
Loại vật liệu cơ bản | số Pi | số Pi | PILCPTK |
Độ dày lớp phủ (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
Độ dày kết dính (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
Độ dày đồng, tối thiểu / tối đa.(ừm) | 12-70 | 12-70 | 12-70 |
Độ dày vật liệu cơ bản, Tối thiểu / Tối đa.(ừm) | 25-75 | 25-75 | 25-100 |
Kích thước lỗ khoan qua cơ khí (DHS), Min. | 0,15 | 0,15 | 0,15 |
Tỷ lệ khung hình mạ, Max. | 3: 1 | 3: 1 | 5: 1 |
Kích thước tấm lót, tối thiểu. | Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,3mm Không có lỗ thông qua: 0,2mm |
Dung sai kích thước tấm lót | 20% | 20% | 10% |
Pad để pad không gian, Min. | 4 triệu | 4 triệu | 4 triệu |
Pad để phác thảo dung sai | ± 3 triệu | ± 3 triệu | ± 2 triệu |
Độ chính xác của vị trí mẫu | ± 3 triệu | ± 3 triệu | ± 2 triệu |
Độ chính xác của vị trí mẫu từ trên xuống dưới | ± 3 triệu | ± 3 triệu | ± 2 triệu |
Laser qua đường kính lỗ / miếng đệm, Min. | 4/12 triệu | 4/10 triệu | 4/10 triệu |
Chiều rộng / khoảng trống của đường kẻ ngoài (Hoz + mạ), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
Chiều rộng / khoảng trắng dòng bên trong (Hoz), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
Dung sai chiều rộng đường bên trong | ± 10% | ± 10% | ± 10% |
Đăng ký lớp ngoài, Min.(Đường kính tấm lót = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
Đăng ký Innerlayer, Min.(Đường kính tấm lót = DHS + X) (L≤4 lớp) | DHS + 10 | DHS + 10 | DHS + 8 |
Tia laser qua bước lỗ, Min. | 0,40mm | 0,40mm | 0,35mm |
Cao độ lỗ cơ, Min. | 0,50mm | 0,50mm | 0,40mm |
Dung sai vị trí lỗ khoan | ± 2 triệu | ± 2 triệu | ± 2 triệu |
Dung sai kích thước lỗ | ± 2 triệu | ± 2 triệu | ± 2 triệu |
Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) đến miếng đệm | ± 3 triệu | ± 3 triệu | ± 2 triệu |
Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) để phác thảo | ± 3 triệu | ± 3 triệu | ± 2 triệu |
Phác thảo dung sai kích thước | ± 2 triệu | ± 2 triệu | ± 2 triệu |
Đăng ký LPI / đập, Min. | 2 triệu / 4 triệu | 2 triệu / 4 triệu | 2tr / 3tr |
Đập LPI trên CVL | 8 triệu | 8 triệu | 8 triệu |
Che cửa sổ mở / đập | Φ0,5mm / 0,3mm | Φ0,5mm / 0,3mm | Φ0,3mm / 0,2mm |
Đăng ký lớp phủ / Quy trình nhựa | 4 triệu | 4 triệu | 2 triệu |
Vật liệu cứng | FR4 / PI / Thép | FR4 / PI / Thép | FR4 / PI / Thép |
Đập mạnh, Min. | 12 triệu | 12 triệu | 8 triệu |
Đăng ký độ cứng / Dòng nhựa | 8 triệu / 4 triệu | 8 triệu / 4 triệu | 4 triệu / 2 triệu |
Trở kháng dung sai | 10% | 10% | 5% |
Độ tin cậy nhiệt (LPI, FCCL, CVL) | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần |
Vật liệu và cấu trúc đủ tiêu chuẩn UL | số Pi | số Pi | số Pi |
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của chúng tôi sẽ được kiểm tra.
A: Vâng.Dữ liệu của bạn sẽ được Nhóm kỹ sư của chúng tôi kiểm tra.Nếu chúng tôi phát hiện bất kỳ vấn đề kỹ thuật hoặc có bất kỳ thắc mắc nào, chúng tôi sẽ liên hệ với bạn và giải quyết vấn đề cùng nhau.
Q4: Sản phẩm của chúng tôi sẽ được kiểm tra trước khi giao hàng.
A: Vâng.Chúng tôi có thể cung cấp Kiểm tra mạch chức năng nếu bạn cung cấp cho chúng tôi các phương pháp kiểm tra.
Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
