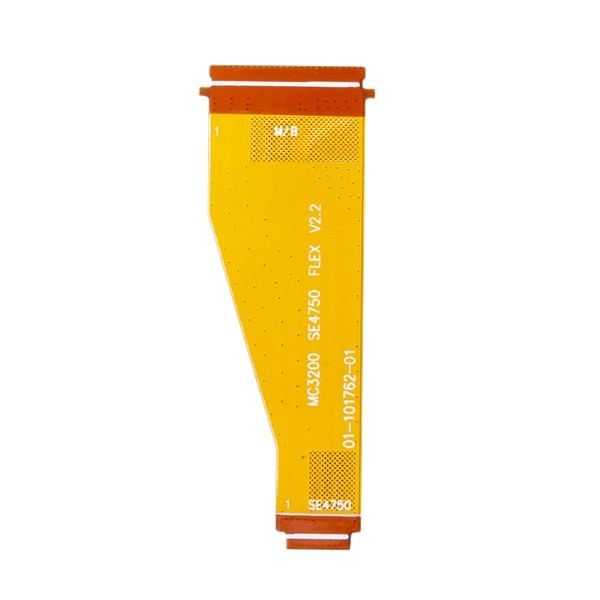

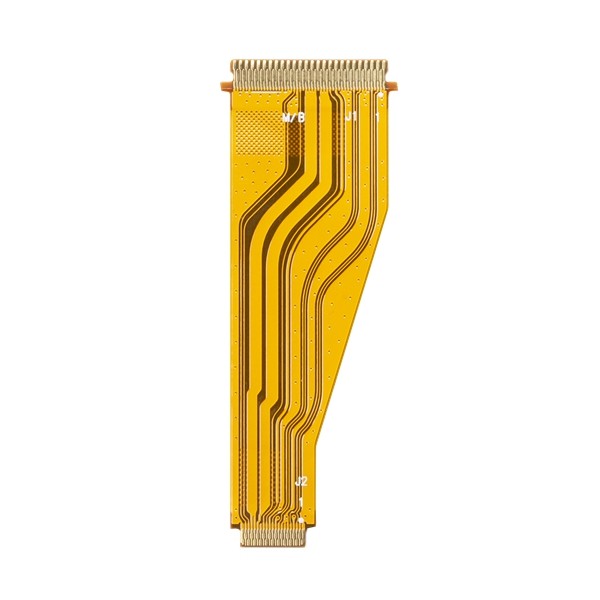

Polymer Film Flex PCB Board Double Sided 3mil 1oz ENIG đã hoàn thành
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | Mạch linh hoạt hai mặt | Vật tư | số Pi |
|---|---|---|---|
| Lớp bảng | 2L | Điều trị xong | ENIG |
| Độ dày đồng | 1 oz | Kích thước khoan tối thiểu | 0,1mm |
| Điểm nổi bật | Bảng mạch PCB Flex 2 mặt 1oz,Bảng PCB Flex 3 mặt 2 mặt 3 triệu,chế tạo pcb linh hoạt 3 triệu |
||
Mô tả sản phẩm
Polymer Film Flex PCB Board Double Sided 3mil 1oz ENIG đã hoàn thành
Flex PCB Board Polymer Film Pcb Nguồn cung cấp PCB Sản xuất Điện tử Linh kiện PCB Lắp ráp Rohs Tuân thủ PCB
Mạch linh hoạt hai mặt
Mạch dẻo (còn được gọi là mạch uốn, bảng mạch in linh hoạt, PCB uốn, v.v.) bao gồm một màng polyme cách điện mỏng có các mẫu mạch dẫn điện được dán vào đó và thường được cung cấp một lớp phủ polyme mỏng để bảo vệ mạch dẫn.Công nghệ này đã được sử dụng để kết nối các thiết bị điện tử từ rất lâu trước đây.Hiện nó là một trong những công nghệ kết nối quan trọng nhất được sử dụng để sản xuất nhiều sản phẩm điện tử tiên tiến.
Trong thực tế, có nhiều loại mạch dẻo khác nhau, bao gồm một lớp kim loại, hai mặt, nhiều lớp và mạch uốn cứng.Các mạch có thể được hình thành bằng cách ăn mòn lớp phủ lá kim loại (thường là đồng) từ các gốc polyme, mạ kim loại hoặc in mực dẫn điện trong số các quy trình khác.
Thuận lợi:
1) Độ chính xác của thiết kế.Hầu hết các thiết bị điện tử tiên tiến đang được sử dụng ngày nay đều sử dụng bảng mạch linh hoạt vì chúng có độ chính xác cao như mong đợi.
2) Chúng có trọng lượng nhẹ.Các bảng mạch có thể được gấp lại dễ dàng, do đó chúng có thể được định vị trong các ngăn.
3) Hiệu suất lâu dài.Những phẩm chất vượt trội của bảng mạch linh hoạt cho phép chúng có độ bền và hiệu suất lâu dài.Các đặc tính của độ dẻo và khối lượng thấp chứa trong các bảng này cho phép chúng vượt qua ảnh hưởng của rung động, do đó mang lại cho chúng khả năng cải thiện hiệu suất.
4) Tản nhiệt.Do thiết kế nhỏ gọn của bảng mạch, có các đường dẫn nhiệt được tạo ra ngắn hơn và tản nhiệt nhanh hơn so với các loại PCB khác.
5) Tính linh hoạt.Do khả năng linh hoạt của chúng, nên có thể dễ dàng uốn cong các bảng mạch linh hoạt theo nhiều cấp độ khác nhau khi lắp đặt chúng, do đó có thể nâng cao các cấp độ chức năng của các thiết bị điện tử khác nhau.
| Khả năng Công nghệ FPC | |||
| Thuộc tính (Tất cả các thứ nguyên đều là mils trừ khi quy định khác) |
Sản xuất hàng loạt (Năng suất≥ 80%, Cpk≥1,33) |
Số tiền nhỏ (Lợi nhuận≥60%, Chìa khóa Đặc điểm kỹ thuật năng suất≥80% |
Vật mẫu |
| FPC (có / không) | Đúng | Đúng | Đúng |
| Số lớp / Cấu trúc, Max. | 2 | 4 | 6 |
| Kích thước L×W), Tối đa | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Độ dày danh nghĩa (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Dung sai độ dày | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) |
| Loại hoàn thiện bề mặt | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng |
| ENIG mềm (có / không) | không | không | không |
| Loại vật liệu cơ bản | số Pi | số Pi | PILCPTK |
| Độ dày lớp phủ (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Độ dày kết dính (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Độ dày đồng, tối thiểu / tối đa.(ừm) | 12-70 | 12-70 | 12-70 |
| Độ dày vật liệu cơ bản, Tối thiểu / Tối đa.(ừm) | 25-75 | 25-75 | 25-100 |
| Kích thước lỗ khoan qua cơ khí (DHS), Min. | 0,15 | 0,15 | 0,15 |
| Tỷ lệ khung hình mạ, Max. | 3: 1 | 3: 1 | 5: 1 |
| Kích thước tấm lót, tối thiểu. | Với lỗ xuyên qua: 0,4mm Không qua lỗ: 0,2mm |
Với lỗ xuyên qua: 0,4mm Không qua lỗ: 0,2mm |
Với lỗ xuyên qua: 0,3mm Không qua lỗ: 0,2mm |
| Dung sai kích thước tấm lót | 20% | 20% | 10% |
| Pad để pad không gian, Min. | 4 triệu | 4 triệu | 4 triệu |
| Pad để phác thảo dung sai | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu từ trên xuống dưới | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Laser qua đường kính lỗ / miếng đệm, Min. | 4/12 triệu | 4/10 triệu | 4/10 triệu |
| Chiều rộng / khoảng trống của đường kẻ ngoài (Hoz + mạ), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Chiều rộng / khoảng trắng dòng bên trong (Hoz), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Dung sai chiều rộng đường bên trong | ± 10% | ± 10% | ± 10% |
| Đăng ký lớp ngoài, Min.(Đường kính tấm lót = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Đăng ký Innerlayer, Min.(Đường kính tấm lót = DHS + X) (L≤4 lớp) | DHS + 10 | DHS + 10 | DHS + 8 |
| Tia laser qua bước lỗ, Min. | 0,40mm | 0,40mm | 0,35mm |
| Cao độ lỗ cơ, Min. | 0,50mm | 0,50mm | 0,40mm |
| Dung sai vị trí lỗ khoan | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Dung sai kích thước lỗ | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) đến miếng đệm | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) để phác thảo | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Phác thảo dung sai kích thước | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Đăng ký LPI / đập, Min. | 2 triệu / 4 triệu | 2 triệu / 4 triệu | 2tr / 3tr |
| Đập LPI trên CVL | 8 triệu | 8 triệu | 8 triệu |
| Che cửa sổ mở / đập | Φ0,5mm / 0,3mm | Φ0,5mm / 0,3mm | Φ0,3mm / 0,2mm |
| Đăng ký lớp phủ / Quy trình nhựa | 4 triệu | 4 triệu | 2 triệu |
| Vật liệu cứng | FR4 / PI / Thép | FR4 / PI / Thép | FR4 / PI / Thép |
| Đập mạnh, Min. | 12 triệu | 12 triệu | 8 triệu |
| Đăng ký độ cứng / Dòng nhựa | 8 triệu / 4 triệu | 8 triệu / 4 triệu | 4 triệu / 2 triệu |
| Trở kháng dung sai | 10% | 10% | 5% |
| Độ tin cậy nhiệt (LPI, FCCL, CVL) | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần |
| Vật liệu và cấu trúc đủ tiêu chuẩn UL | số Pi | số Pi | số Pi |
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Q2: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.
Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q4: Làm thế nào bạn thường sẽ gửi PCB?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho sản xuất?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
