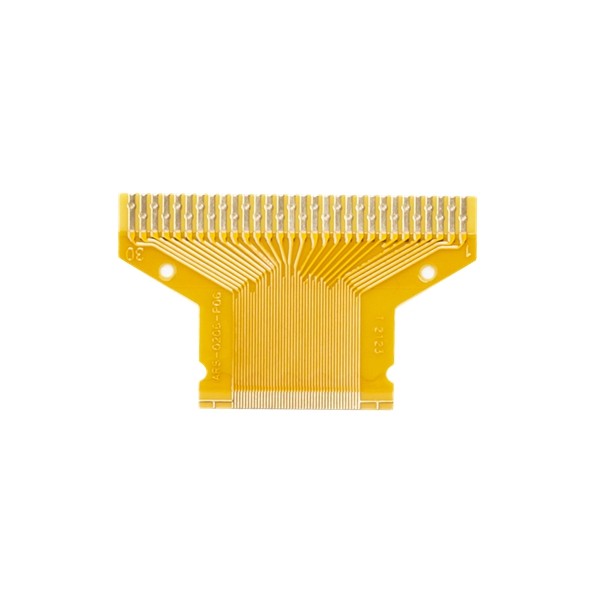

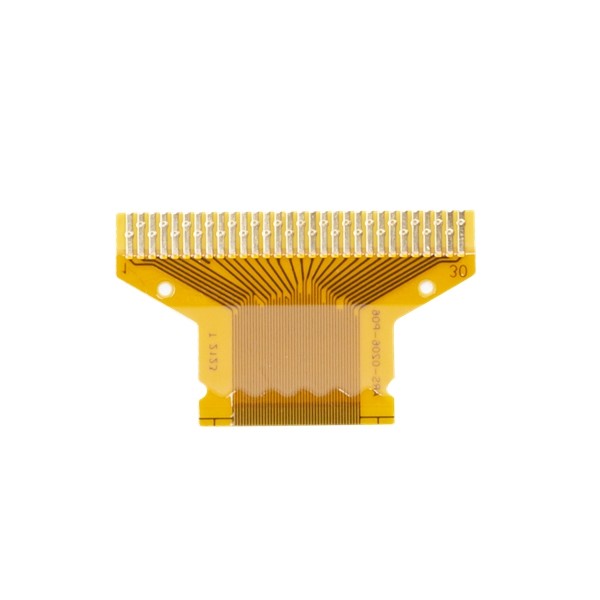

Bảng mạch linh hoạt 2 mặt Biến nhanh Pcb HASL 4 triệu 0,1mm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp PCB | Bảng mạch linh hoạt 2 mặt | Vật tư | số Pi |
|---|---|---|---|
| Lớp bảng | 2L | Điều trị xong | ENIG |
| Độ dày đồng | 1 / 1oz | Kích thước khoan tối thiểu | 0,1mm |
| Điểm nổi bật | Bảng mạch linh hoạt HASL,Bảng mạch linh hoạt 4 triệu,Pcb quay nhanh HASL |
||
Mô tả sản phẩm
Bảng mạch linh hoạt 2 mặt Biến nhanh Pcb HASL 4 triệu 0,1mm
Bảng mạch linh hoạt PCB 2 mặt Mạch linh hoạt PCB PCBA Bảng PCBA Nhà cung cấp PCB Biến nhanh PCB linh hoạt
Mạch linh hoạt hai lớp
Mạch dẻo (còn được gọi là mạch uốn, bảng mạch in linh hoạt, PCB uốn, v.v.) bao gồm một màng polyme cách điện mỏng có các mẫu mạch dẫn điện được dán vào đó và thường được cung cấp một lớp phủ polyme mỏng để bảo vệ mạch dẫn.Công nghệ này đã được sử dụng để kết nối các thiết bị điện tử từ rất lâu trước đây.Hiện nó là một trong những công nghệ kết nối quan trọng nhất được sử dụng để sản xuất nhiều sản phẩm điện tử tiên tiến.
Trong thực tế, có nhiều loại mạch dẻo khác nhau, bao gồm một lớp kim loại, hai mặt, nhiều lớp và mạch uốn cứng.Các mạch có thể được hình thành bằng cách ăn mòn lớp phủ lá kim loại (thường là đồng) từ các gốc polyme, mạ kim loại hoặc in mực dẫn điện trong số các quy trình khác.
Thuận lợi:
1) Độ chính xác của thiết kế.Hầu hết các thiết bị điện tử tiên tiến đang được sử dụng ngày nay đều sử dụng bảng mạch linh hoạt vì chúng có độ chính xác cao như mong đợi.
2) Chúng có trọng lượng nhẹ.Các bảng mạch có thể được gấp lại dễ dàng, do đó chúng có thể được định vị trong các ngăn.
3) Hiệu suất lâu dài.Những phẩm chất vượt trội của bảng mạch linh hoạt cho phép chúng có độ bền và hiệu suất lâu dài.Các đặc tính của độ dẻo và khối lượng thấp chứa trong các bảng này cho phép chúng vượt qua ảnh hưởng của rung động, do đó mang lại cho chúng khả năng cải thiện hiệu suất.
4) Tản nhiệt.Do thiết kế nhỏ gọn của bảng mạch, có các đường dẫn nhiệt được tạo ra ngắn hơn và tản nhiệt nhanh hơn so với các loại PCB khác.
5) Tính linh hoạt.Do khả năng linh hoạt của chúng, nên có thể dễ dàng uốn cong các bảng mạch linh hoạt theo nhiều cấp độ khác nhau khi lắp đặt chúng, do đó có thể nâng cao các cấp độ chức năng của các thiết bị điện tử khác nhau.
| Khả năng Công nghệ FPC | |||
| Thuộc tính (Tất cả các thứ nguyên đều là mils trừ khi quy định khác) |
Sản xuất hàng loạt (Năng suất≥ 80%, Cpk≥1,33) |
Số tiền nhỏ (Lợi nhuận≥60%, Chìa khóa Đặc điểm kỹ thuật năng suất≥80% |
Vật mẫu |
| FPC (có / không) | Đúng | Đúng | Đúng |
| Số lớp / Cấu trúc, Max. | 2 | 4 | 6 |
| Kích thước L×W), Tối đa | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Độ dày danh nghĩa (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Dung sai độ dày | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) | ± 10% (> 0,3mm) / kính0,03mm (≤0,3mm) |
| Loại hoàn thiện bề mặt | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng | ENIGENEPIGOPSI-SilverI-Tin HASLHard Vàng |
| ENIG mềm (có / không) | không | không | không |
| Loại vật liệu cơ bản | số Pi | số Pi | PILCPTK |
| Độ dày lớp phủ (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Độ dày kết dính (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Độ dày đồng, tối thiểu / tối đa.(ừm) | 12-70 | 12-70 | 12-70 |
| Độ dày vật liệu cơ bản, Tối thiểu / Tối đa.(ừm) | 25-75 | 25-75 | 25-100 |
| Kích thước lỗ khoan qua cơ khí (DHS), Min. | 0,15 | 0,15 | 0,15 |
| Tỷ lệ khung hình mạ, Max. | 3: 1 | 3: 1 | 5: 1 |
| Kích thước tấm lót, tối thiểu. | Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,4mm Không có lỗ thông qua: 0,2mm |
Với lỗ xuyên qua: 0,3mm Không có lỗ thông qua: 0,2mm |
| Dung sai kích thước tấm lót | 20% | 20% | 10% |
| Pad để pad không gian, Min. | 4 triệu | 4 triệu | 4 triệu |
| Pad để phác thảo dung sai | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí mẫu từ trên xuống dưới | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Laser qua đường kính lỗ / miếng đệm, Min. | 4/12 triệu | 4/10 triệu | 4/10 triệu |
| Chiều rộng / khoảng trống của đường kẻ ngoài (Hoz + mạ), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Chiều rộng / khoảng trắng dòng bên trong (Hoz), Min. | 3/3 triệu | 3/3 triệu | 2/2 triệu |
| Dung sai chiều rộng đường bên trong | ± 10% | ± 10% | ± 10% |
| Đăng ký lớp ngoài, Min.(Đường kính tấm lót = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Đăng ký Innerlayer, Min.(Đường kính tấm lót = DHS + X) (L≤4 lớp) | DHS + 10 | DHS + 10 | DHS + 8 |
| Tia laser qua bước lỗ, Min. | 0,40mm | 0,40mm | 0,35mm |
| Cao độ lỗ cơ, Min. | 0,50mm | 0,50mm | 0,40mm |
| Dung sai vị trí lỗ khoan | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Dung sai kích thước lỗ | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) đến miếng đệm | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Độ chính xác của vị trí từ lỗ dụng cụ (PTH & NPTH) để phác thảo | ± 3 triệu | ± 3 triệu | ± 2 triệu |
| Phác thảo dung sai kích thước | ± 2 triệu | ± 2 triệu | ± 2 triệu |
| Đăng ký LPI / đập, Min. | 2 triệu / 4 triệu | 2 triệu / 4 triệu | 2tr / 3tr |
| Đập LPI trên CVL | 8 triệu | 8 triệu | 8 triệu |
| Che cửa sổ mở / đập | Φ0,5mm / 0,3mm | Φ0,5mm / 0,3mm | Φ0,3mm / 0,2mm |
| Đăng ký lớp phủ / Quy trình nhựa | 4 triệu | 4 triệu | 2 triệu |
| Vật liệu cứng | FR4 / PI / Thép | FR4 / PI / Thép | FR4 / PI / Thép |
| Đập mạnh, Min. | 12 triệu | 12 triệu | 8 triệu |
| Đăng ký độ cứng / Dòng nhựa | 8 triệu / 4 triệu | 8 triệu / 4 triệu | 4 triệu / 2 triệu |
| Trở kháng dung sai | 10% | 10% | 5% |
| Độ tin cậy nhiệt (LPI, FCCL, CVL) | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần | 288 ° / 10 giây / 3 lần |
| Vật liệu và cấu trúc đủ tiêu chuẩn UL | số Pi | số Pi | số Pi |
Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
