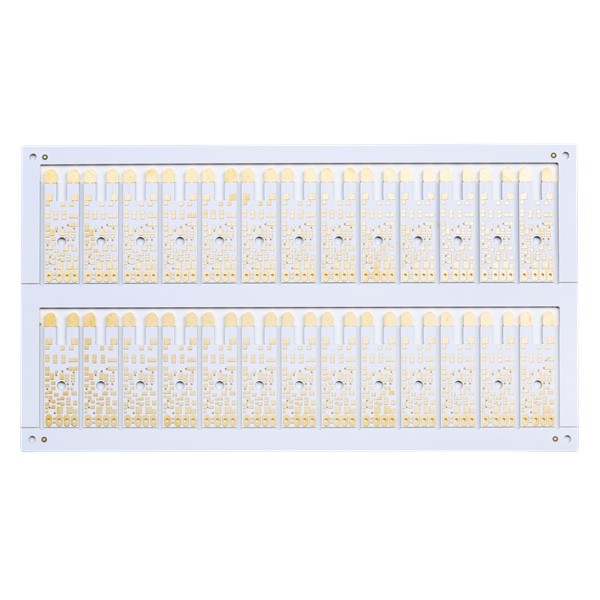

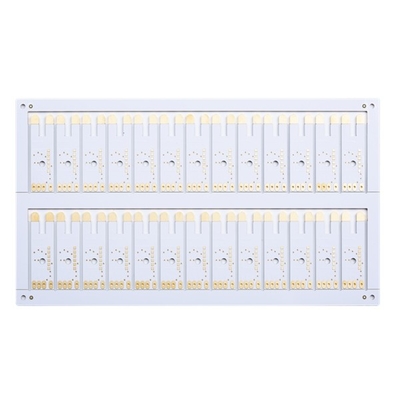

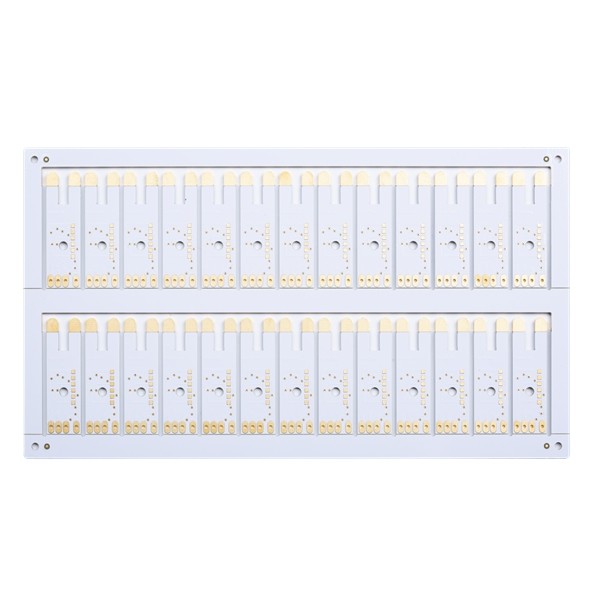

Mặt nạ hàn trắng Ultra Thin PCB Immersion Gold 0.8mm Kiểm soát trở kháng 4mil

Mặt nạ hàn trắng Ultra Thin PCB Immersion Gold 0.8mm Kiểm soát trở kháng 4mil

PCB siêu mỏng Bảng mạch in siêu mỏng Mặt nạ hàn trắng Điều khiển ngành công nghiệp nhúng vàng PCB

Kiểm soát trở kháng 4 lớp Half lỗ PCB mỏng

Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.
Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.
Kích thước bảng điều khiển tối thiểu là 5 * 5mm.
Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày dưới 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét lại.
Khả năng độ dày đồng PCB là H ~ 5oz.Nếu nhiều hơn 5oz, sẽ cần phải xem xét nó lúc đầu.
Dung sai cung và xoắn là 0,075%.
Kích thước lỗ tối thiểu là 0,15mm, nếu kích thước khoan nhỏ hơn 0,15mm, lúc đầu sẽ cần xác nhận bảng.
Kích thước lỗ tối đa là 6.0mm, nếu kích thước lỗ lớn hơn 6mm, sẽ cần sử dụng phay để mở rộng lỗ.
Màu sắc của bảng mạch in bao gồm xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màu sắc của lụa màu: bao gồm trắng, đen, v.v.
Bề mặt bảng mạch in bao gồm không chì HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, v.v.

Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.




Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.

Q2: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.

Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.

Q4: Bạn sẽ thường vận chuyển PCB như thế nào?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (chưa thanh toán thuế nhập khẩu).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển hàng hóa.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.

Q5: Thời gian dẫn tiêu chuẩn của bạn chosản lượng?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
