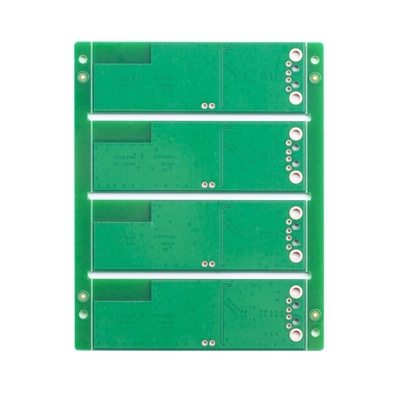

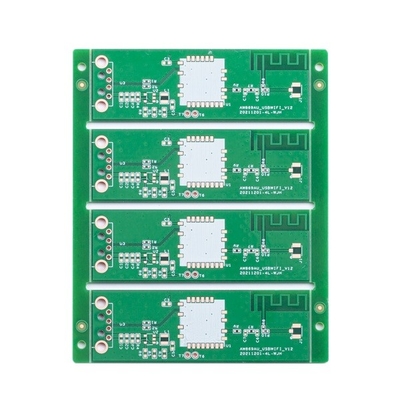

Kiểm soát trở kháng FR4 Lõi kim loại nhiều lớp Pcb 4 lớp FR4 TG170 6mil

Kiểm soát trở kháng FR4 Lõi kim loại nhiều lớp Pcb 4 lớp FR4 TG170 6mil

PCB siêu mỏng Kiểm soát trở kháng Vật liệu FR4 Bảng mạch PCB mỏng Bảng mạch mỏng Bảng mạch in nhiều lớp

Bảng mạch in mỏng 4 lớp Utra

Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.
Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.
Kích thước bảng điều khiển tối thiểu là 5 * 5mm.
Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày dưới 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét lại.
Khả năng độ dày đồng PCB là H ~ 5oz.Nếu nhiều hơn 5oz, sẽ cần phải xem xét nó lúc đầu.
Dung sai cung và xoắn là 0,075%.
Kích thước lỗ tối thiểu là 0,15mm, nếu kích thước khoan nhỏ hơn 0,15mm, lúc đầu sẽ cần xác nhận bảng.
Kích thước lỗ tối đa là 6.0mm, nếu kích thước lỗ lớn hơn 6mm, sẽ cần sử dụng phay để mở rộng lỗ.
Màu sắc của bảng mạch in bao gồm xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màu sắc của lụa màu: bao gồm trắng, đen, v.v.
Bề mặt bảng mạch in bao gồm không chì HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, v.v.

Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.

Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.

Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.

Q3: Các tệp PCB của chúng tôi sẽ được kiểm tra.
A: Vâng.Dữ liệu của bạn sẽ được Nhóm kỹ sư của chúng tôi kiểm tra.Nếu chúng tôi phát hiện bất kỳ vấn đề kỹ thuật hoặc có bất kỳ thắc mắc nào, chúng tôi sẽ liên hệ với bạn và giải quyết vấn đề cùng nhau.

Q4: Sản phẩm của chúng tôi sẽ được kiểm tra trước khi giao hàng.
A: Vâng.Chúng tôi có thể cung cấp Kiểm tra mạch chức năng nếu bạn cung cấp cho chúng tôi các phương pháp kiểm tra.

Q5: Bạn chấp nhận phương thức thanh toán nào?
A: Chuyển khoản ngân hàng (T / T), Thư tín dụng (L / C) hoặc Paypal (Paypal chỉ dành cho giá trị nhỏ dưới 500usd)
