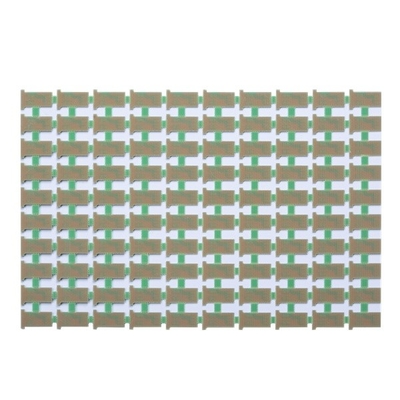

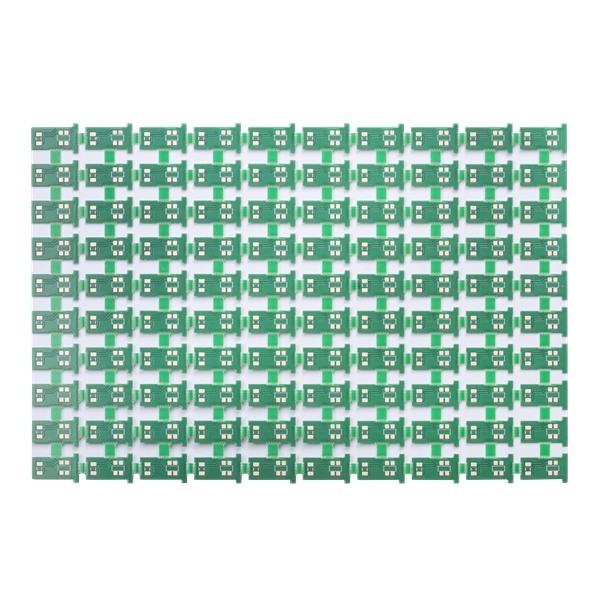

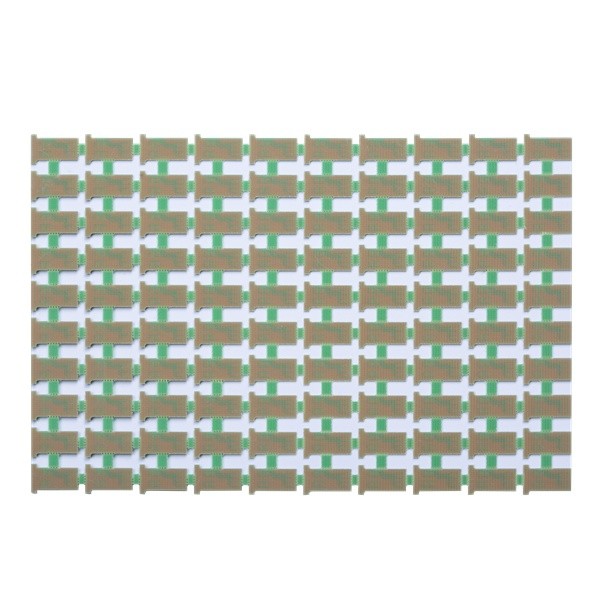

Mặt nạ hàn xanh FR4 PCB siêu mỏng PCB một mặt Bảng mạch PCB 10mil

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 134959
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB Bảng mạch in mỏng một mặt Marterial FR4 KB
Bề mặt hoàn thiện OSP Độ dày của bảng 0,4mm
Độ dày đồng 1 / 0OZ Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng 10/10 triệu
Mặt nạ Hàn Màu xanh lá cây, KSM Lỗ khoan cơ khí nhỏ nhất 0,5mm
Yêu cầu đặc biệt Đồng lỗ 25um Sản phẩm truyền thông ứng dụng những sàn phẩm kĩ thuật số
Điểm nổi bật

10mil FR4 PCB siêu mỏng

,

10mil PCB siêu mỏng

,

10mil FR4 PCB một mặt

Để lại lời nhắn
Mô tả sản phẩm

Mặt nạ hàn xanh FR4 PCB siêu mỏng PCB một mặt Bảng mạch PCB 10mil



Bảng mạch in mỏng PCB siêu mỏng Sản phẩm kỹ thuật số Mặt nạ hàn xanh FR4 PCB PCB một mặt PCB



Bảng mạch in mỏng một mặt



Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.
Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.
Kích thước bảng điều khiển tối thiểu là 5 * 5mm.
Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày dưới 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét lại.
Khả năng độ dày đồng PCB là H ~ 5oz.Nếu nhiều hơn 5oz, sẽ cần phải xem xét nó lúc đầu.
Dung sai cung và xoắn là 0,075%.
Kích thước lỗ tối thiểu là 0,15mm, nếu kích thước khoan nhỏ hơn 0,15mm, lúc đầu sẽ cần xác nhận bảng.
Kích thước lỗ tối đa là 6.0mm, nếu kích thước lỗ lớn hơn 6mm, sẽ cần sử dụng phay để mở rộng lỗ.
Màu sắc của bảng mạch in bao gồm xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màu sắc của lụa màu: bao gồm trắng, đen, v.v.
Bề mặt bảng mạch in bao gồm không chì HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, v.v.



Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.



Bảng mạch Số lớp: 1L Bảng mạch laminate: FR4 KB
Lớp đồng dày: 1 / 0OZ Độ dày của bảng: 0,4MM
Kích thước lỗ nhỏ nhất: 0,5mm Khoảng cách / rãnh PCB nhỏ nhất: 10/10 triệu
Màu mặt nạ hàn: KSM Green Màu màn hình lụa: trắng
Bề mặt PCB hoàn thiện: OSP Hồ sơ hội đồng quản trị: Lộ trình
Ứng dụng bảng mạch PCB: những sàn phẩm kĩ thuật số
Yêu cầu Yêu cầu đặc biệt: Đồng lỗ 25um



Mặt nạ hàn xanh FR4 PCB siêu mỏng PCB một mặt Bảng mạch PCB 10mil 0

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.



Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
