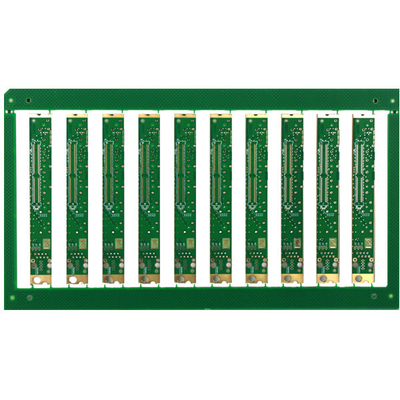

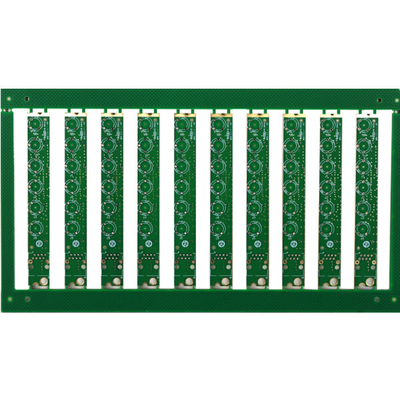

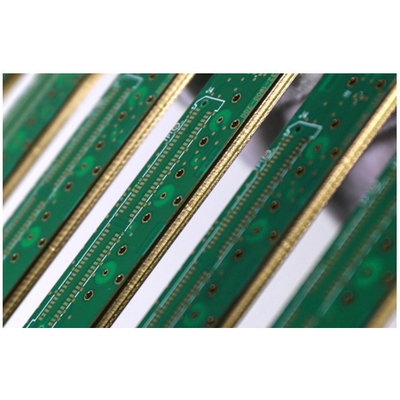

1.6mm HASL OSP Bảng Pcb nhiều lớp FR4 Mặt nạ hàn xanh không Halogen

1.6mm HASL OSP Bảng Pcb nhiều lớp FR4 Mặt nạ hàn xanh không Halogen

Bảng mạch in nhiều lớp Bảng mạch điện tử Bảng mạch Bảng mạch Linh kiện Bảng mạch in FR4 Bảng mạch in

Bảng mạch in PCB (FR4,4L)

Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.

Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.

Kích thước bảng điều khiển tối thiểu là 5 * 5mm.
Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...

Lần ép cán các lỗ mù và lỗ chôn: Nhấn với cùng một lõi ≤ 3 lần (> 3 lần cần xem lại)
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét nó lúc đầu.

Khả năng độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)

Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần xem xét lại)

Dung sai cung và xoắn là 0,075%.

Kích thước lỗ tối thiểu: 1) Nếu độ dày ván ≤2,0mm, kích thước lỗ tối thiểu 0,20mm.Nếu độ dày của bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ co ≤10 (đối với mũi khoan)

2) Nếu độ dày ván ≤ 0,8mm, kích thước lỗ tối thiểu 0,10mm.Nếu độ dày ván ≤1,2mm, kích thước lỗ tối thiểu 0,15mm

Màu mặt nạ hàn: Xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của bạn.
Màu lụa: Trắng, đen và theo yêu cầu của bạn
Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.
