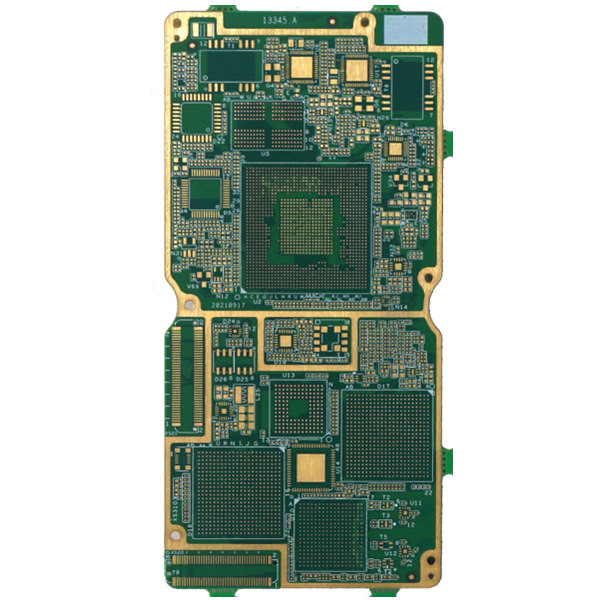

Bảng mạch in nhiều lớp ENIG 2u 6 lớp 2.4mm Mặt nạ hàn xanh lục

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin Circuit Limited
Chứng nhận UL ,ISO 9001
Số mô hình PCB nhiều lớp
Số lượng đặt hàng tối thiểu 1 cái
Giá bán Negotiable
chi tiết đóng gói Gói chân không
Thời gian giao hàng 24H nhanh nhất cho bảng 2L và 4L
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm PCB nhiều lớp Nguyên liệu thô TG170, FR4 + Rogers
Lớp và độ dày 6L, 2,4mm Độ dày đồng PCB 2/2/2/2/2 / 2OZ
Mặt nạ hàn PCB MÀU XANH LÁ Màu huyền thoại trắng
Xử lý bề mặt ENIG 2U " Yêu cầu đặc biệt Lỗ cắm nhựa và cạnh mạ
Điểm nổi bật

Bảng mạch in nhiều lớp ENIG 2u

,

Bảng mạch in nhiều lớp 2

,

4mm

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch in nhiều lớp ENIG 2u 6 lớp 2.4mm Mặt nạ hàn xanh lục



Bảng mạch in nhiều lớp Bảng mạch in Lắp ráp bảng mạch in tùy chỉnh Bảng mạch in PCB



Bảng mạch in cứng 6L



Các lớp tối đa là 32 lớp, cần xem lại nếu lớp ≥20.

Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu> 600 MM, trước tiên cần phải xem lại bảng.

Kích thước bảng điều khiển tối thiểu là 5 * 5mm.
Nguyên liệu thô PCB bao gồm PI + FR4, FR4, Rogers, không chứa Halogen, nguyên liệu TG cao, v.v.
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày dưới 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét lại.

Khả năng độ dày đồng PCB là H ~ 5oz.Nếu nhiều hơn 5oz, sẽ cần phải xem xét lại.

Dung sai cung và xoắn là 0,075%.

Kích thước lỗ tối thiểu là 0,15mm, nếu kích thước khoan nhỏ hơn 0,15mm, sẽ cần xác nhận.

Kích thước lỗ tối đa là 6.0mm, nếu kích thước lỗ lớn hơn 6mm, sẽ cần sử dụng phay để mở rộng lỗ.

Khoảng trống tối thiểu ở lớp trong (một mặt): 4 ~ 8L (bao gồm): mẫu: 4 triệu;khối lượng nhỏ: 4,5 triệu;

8 ~ 12L (bao gồm): mẫu: 5 triệu;khối lượng nhỏ: 5,5 triệu

12 ~ 18L (bao gồm): mẫu: 6 triệu;khối lượng nhỏ: 6,5 triệu

Mặt nạ hàn PCB Màu: Xanh lục, Xanh mờ, Xanh lam, Xanh mờ, Đen, Đen mờ, Vàng, Đỏ, Trắng, v.v.
Màu màn hình lụa PCB: Trắng, đen, v.v.
Bề mặt PCB: Không chứa chì HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, v.v.



Lớp PCB Bảng mạch in cứng 6L
Bề mặt PCB ENIG 2U
Vật liệu PCB FR4, TG170 + Rogers
Độ dày PCB 2.4mm đã hoàn thành
Tối thiểu.kích thước lỗ 0,25mm
Mặt nạ hàn PCB Màu xanh lá
Huyền thoại PCB trắng
Đồng PCB 2/2/2/2 / 2oz đã hoàn thành
Yêu cầu đặc biệt Lỗ cắm nhựa và cạnh mạ, nhiều BGA
Đơn xin

Truyền thông, Công nghiệp / comsumer Điện tử.

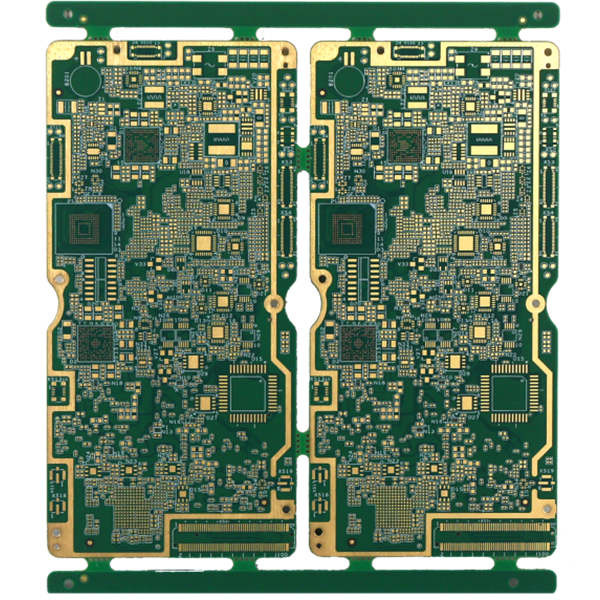

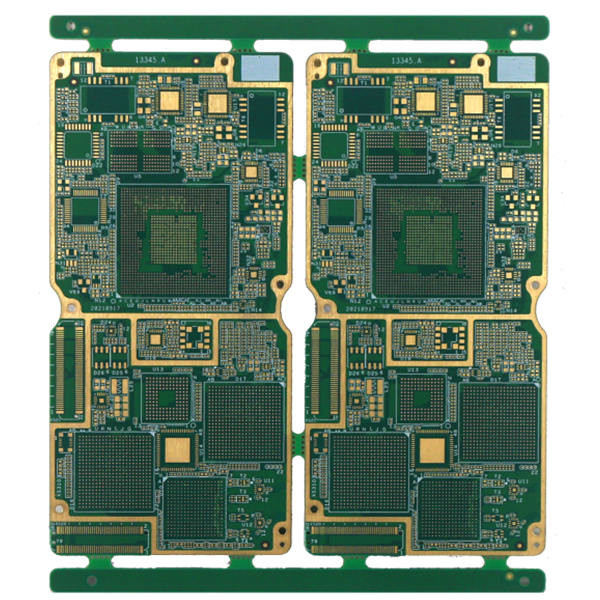

Bảng mạch in nhiều lớp ENIG 2u 6 lớp 2.4mm Mặt nạ hàn xanh lục 0Bảng mạch in nhiều lớp ENIG 2u 6 lớp 2.4mm Mặt nạ hàn xanh lục 1







Câu hỏi thường gặp:

1. Những gì dịch vụ bạn có thể cung cấp?

Bảng mạch in, Lắp ráp mạch in, Thứ tự nguyên mẫu nhanh



2. nhanh như thế nào là thời gian dẫn của bạn?

Bảng HDI nhanh nhất 3 WD, 2L và 4L Bảng cứng nhanh nhất 24H



3. Làm thế nào để nhận được báo giá nhanh chóng?

Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)

Vật mẫu:

Lớp PCB 4L
Bề mặt PCB ENIG
Vật liệu PCB FR4, TG135
độ dày đồng hoàn thành 2/2/2 / oz
màu mặt nạ hàn Hai mặt, màu đỏ
Silkscreen Hai mặt, màu đen
Định lượng 1000 chiếc, 2 tuần



4. những gì điều khoản thanh toán bạn có?

T / T
