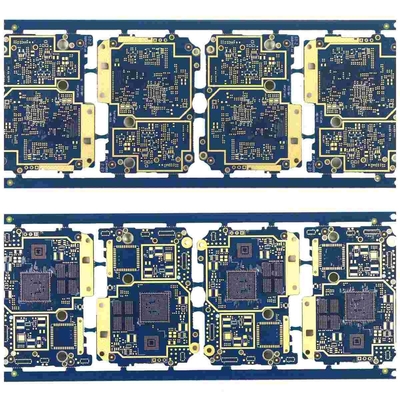

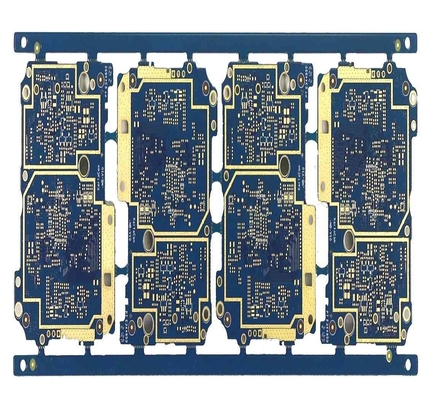

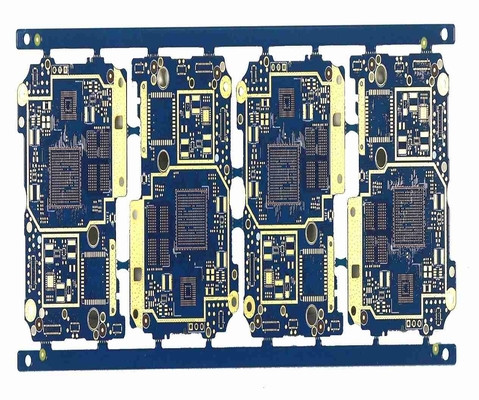

Bảng mạch in nhiều lớp 1OZ 4 lớp Đa lớp Pcb FR4 TG170 Mặt nạ hàn xanh
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên sản phẩm | Bảng mạch PCB 4L | Vật tư | FR4, TG170 |
|---|---|---|---|
| Lớp PCB | 4L | Độ dày của bảng | 1,2 MÉT |
| Độ dày đồng hoàn thiện | 1/1/1 / 1OZ | Màu mặt nạ hàn | Màu xanh lam |
| Màu màn hình lụa | trắng | Yêu cầu đặc biệt | lỗ cắm nhựa và mạ trên |
| Điểm nổi bật | 1OZ Multilayer Linh hoạt Pcb,TG170 Đa lớp Linh hoạt Pcb,FR4 TG170 mạch đa lớp |
||
Mô tả sản phẩm
Bảng mạch in nhiều lớp 1OZ 4 lớp Đa lớp Pcb FR4 TG170 Mặt nạ hàn xanh
Bảng mạch in 4L / Bảng mạch PCB
Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Lỗ khoan tối thiểu: 0,15mm (＜ 0,15 mm cần xem xét lại)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Tỷ lệ co: 15: 1 (＞ 12: 1 cần phải xem lại)
Độ dày bảng: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần xem xét)
Độ dày đồng: Lớp bên trong ≤ 6 OZ (≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)
Lớp bên ngoài đồng≤ 10 OZ (≥5 OZ cần phải xem xét lại)
Đồng trong lỗ ≤ 5 OZ (≥1 OZ cần phải xem xét lại
Khoảng trống tối thiểu ở lớp trong (một mặt): 4 ～ 8L (bao gồm): mẫu: 4 triệu;khối lượng nhỏ: 4,5 triệu;
8 ~ 12L (bao gồm): mẫu: 5 triệu;khối lượng nhỏ: 5,5 triệu
12 ～ 18L (bao gồm): mẫu: 6 triệu;khối lượng nhỏ: 6,5 triệu
| Lớp PCB | 4L |
| Bề mặt PCB | LF-HASL |
| Vật liệu PCB | FR4, TG170 |
| Độ dày PCB | 1,2mm |
| Đồng thành phẩm | 1/1/1oz |
| Tối thiểu.hố | 0,25 |
| Phác thảo PCB | Lộ trình |
| Mặt nạ hàn PCB | Màu xanh lam |
| Màn hình lụa PCB | trắng |
| Yêu cầu đặc biệt | lỗ cắm nhựa và mạ trên |
Câu hỏi thường gặp:
1. Những gì dịch vụ bạn có thể cung cấp?
Bảng mạch in, Lắp ráp mạch in, Thứ tự nguyên mẫu nhanh
2. nhanh như thế nào là thời gian dẫn của bạn?
Bảng HDI nhanh nhất 3 WD, 2L và 4L Bảng cứng nhanh nhất 24H
3. Làm thế nào để nhận được báo giá nhanh chóng?
Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)
Vật mẫu:
| Lớp PCB | 4L |
| Bề mặt PCB | ENIG |
| Vật liệu PCB | FR4, TG135 |
| độ dày đồng hoàn thành | 2/2/2 / 2oz |
| màu mặt nạ hàn | Hai mặt, màu đỏ |
| Silkscreen | Hai mặt, màu đen |
| Định lượng | 1000 chiếc, 2 tuần |
4. những gì điều khoản thanh toán bạn có?
T / T
