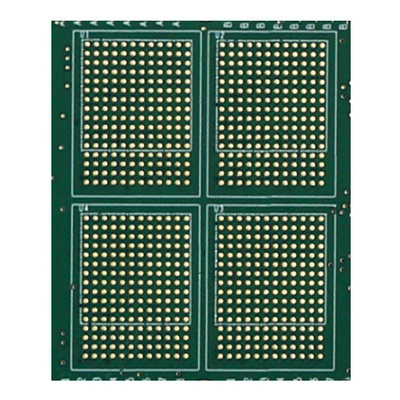

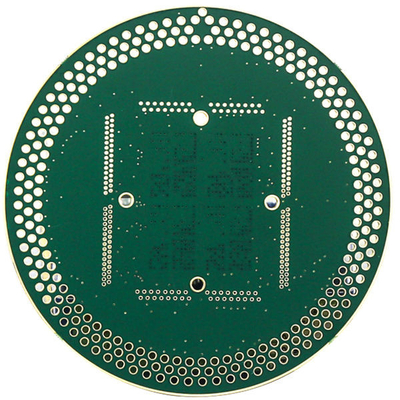

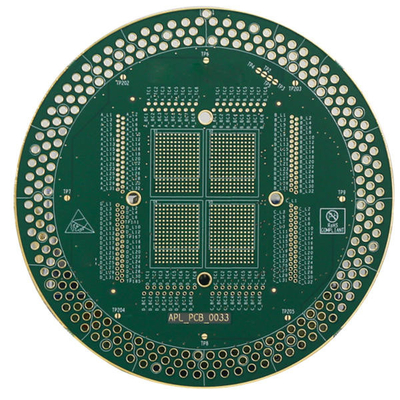

Bảng mạch in đa lớp 6L 2OZ FR4 TG135 Mặt nạ hàn xanh Pcb nhiều lớp
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên sản phẩm | Pcb nhiều lớp | Vật tư | FR4 TG135 |
|---|---|---|---|
| Lớp PCB | 6L | Độ dày PCB | 1,6 |
| Độ dày đồng PCB | 2oz | Min. Tối thiểu. Hole Size Kích thước lỗ | 0,2MM |
| Mặt nạ hàn PCB | MÀU XANH LÁ | Huyền thoại PCB | trắng |
| Điểm nổi bật | Bảng mạch in đa lớp 2OZ,Bảng mạch in nhiều lớp TG135,Pcb nhiều lớp TG135 |
||
Mô tả sản phẩm
Bảng mạch in đa lớp 6L 2OZ FR4 TG135 Mặt nạ hàn xanh Pcb nhiều lớp
Bảng mạch in nhiều lớp Bảng mạch trống Bảng mạch trống Bảng mạch in nhỏ Bảng mạch đơn
Bảng mạch in 6L / Bảng PCB
Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers, không chứa Halogen, TG cao và đồng nặng,
Độ dày PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần xem xét)
Độ dày đồng PCB: H ~ 5oz
Cung và xoắn: 0,075%
Tối thiểu.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)
Kích thước lỗ tối đa: 6.0mm (> 6mm, sử dụng phay để mở rộng lỗ)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Khoảng trống tối thiểu ở lớp trong (một mặt): 4 ～ 8L (bao gồm): mẫu: 4 triệu;khối lượng nhỏ: 4,5 triệu;
8 ~ 12L (bao gồm): mẫu: 5 triệu;khối lượng nhỏ: 5,5 triệu
12 ～ 18L (bao gồm): mẫu: 6 triệu;khối lượng nhỏ: 6,5 triệu
Mặt nạ hàn PCB: Xanh lục, Xanh mờ, Xanh lam, Xanh mờ, Đen, Đen mờ, Vàng, Đỏ, Trắng, v.v.
Màn hình lụa PCB: Trắng, đen, v.v.
Bề mặt PCB: Không chì HASL, Vàng nhúng, Thiếc ngâm, OSP, ENIG + OSP, Bạc nhúng, ENEPIG, Ngón tay vàng
Ứng dụng: Truyền thông, Công nghiệp / Điện tử comsumer.
| Lớp PCB | 6L |
| Bề mặt PCB | Immersion Gold 2u " |
| Vật liệu PCB | FR4, TG135, KB6160 |
| Độ dày PCB | 1,6mm |
| Tối thiểu.kích thước lỗ | 0,2mm |
| Theo dõi / khoảng cách PCB: | 4 triệu |
| Phác thảo PCB | Rout và V-CUT |
| Mặt nạ hàn PCB | Màu xanh lá |
| Màn hình lụa PCB | trắng |
| Cách sử dụng | CE |
Câu hỏi thường gặp:
1. Những gì dịch vụ bạn có thể cung cấp?
Bảng mạch in, Lắp ráp mạch in, Thứ tự nguyên mẫu nhanh
2. nhanh như thế nào là thời gian dẫn của bạn?
Bảng HDI nhanh nhất 3 WD, 2L và 4L Bảng cứng nhanh nhất 24H
3. Làm thế nào để nhận được báo giá nhanh chóng?
Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)
Vật mẫu:
| Lớp PCB | 4L |
| Bề mặt PCB | ENIG |
| Vật liệu PCB | FR4, TG135 |
| độ dày đồng hoàn thành | 2/2/2 / oz |
| màu mặt nạ hàn | Hai mặt, màu đỏ |
| Silkscreen | Hai mặt, màu đen |
| Định lượng | 1000 chiếc, 2 tuần |
4. những gì điều khoản thanh toán bạn có?
T / T
