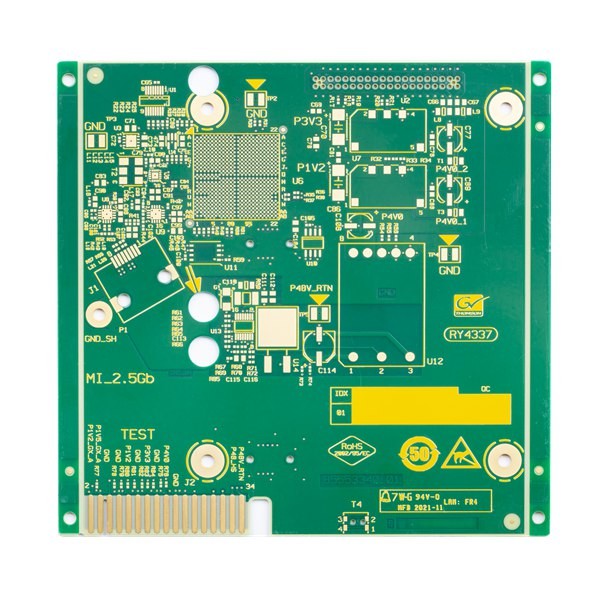

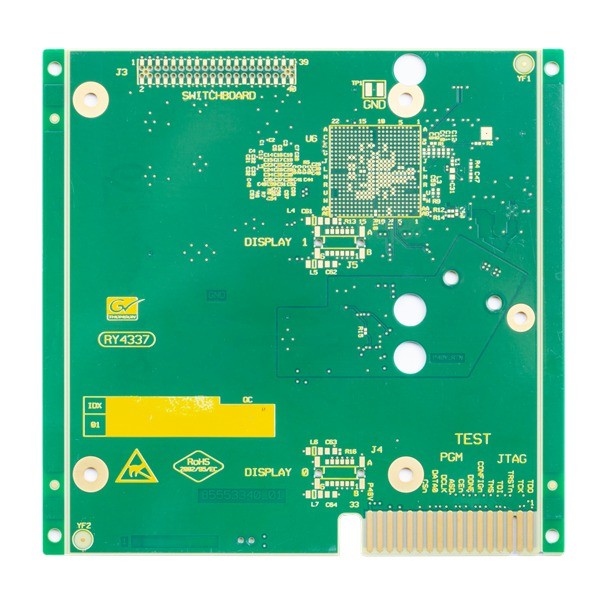

Bảng mạch in tùy chỉnh 1.6MM 6L Ngón tay vàng FR4 BGA PCB

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình ED9A7892
Số lượng đặt hàng tối thiểu 1 CÁI
chi tiết đóng gói Máy hút bụi
Thời gian giao hàng nhanh nhất 24 giờ đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB PCB 6 lớp với ngón tay vàng FR4 TG170
Bề mặt hoàn thiện Vàng ngâm, Ngón tay vàng 30U độ dày của bảng 1.6mm
độ dày đồng 1/1/1/1/1/1oz đã hoàn thành Min. tối thiểu line distance/space khoảng cách dòng / không gian 3/3 triệu
Mặt nạ Hàn màu xanh lá Lỗ khoan cơ khí nhỏ nhất 0,15mm
Yêu cầu đặc biệt thông qua kích thước lỗ 0,15mm/kiểm soát trở kháng/nhựa được lấp đầy và mạ trên Sản phẩm truyền thông ứng dụng những sàn phẩm kĩ thuật số
Điểm nổi bật

Bảng mạch in tùy chỉnh 6L

,

PCB 6 lớp 1.6MM

,

Bảng mạch PCB tùy chỉnh 6L

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch in tùy chỉnh 1.6MM 6L Ngón tay vàng FR4 BGA PCB



Bảng mạch in tùy chỉnh Gold Finger FR4 BGA PCB 6 lớp



Xoay nhanh bảng PCB Kiểm soát trở kháng lỗ cắm bằng nhựa



Xoay nhanh PCB 6 lớp bằng ngón tay vàng



Lớp: 1-32 lớp, nếu lớp là 20L hoặc lớn hơn 20L, sẽ cần xem lại bảng.


Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần xem lại.


Kích thước bảng điều khiển tối thiểu là 5 * 5mm.Xoay nhanh Flex Pcb cứng nhắc


Nguyên liệu của bảng mạch in bao gồm các vật liệu FR4, Rogers, không chứa Halogen, High TG...


Số lần ép cán lỗ mù và lỗ chôn: Ép cùng lõi ≤3 lần (>3 lần cần xem lại)


Độ dày PCB khả năng là từ 0.2~4.0mm, nếu độ dày nhỏ hơn 0.2mm, hoặc hơn 4mm thì lúc đầu cần xem lại.


Khả năng độ dày đồng PCB: Lớp bên trong≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)
Đồng lớp ngoài: ≤ 10 OZ(≥5 OZ cần xem lại)


Dung sai cung và xoắn là 0,075%.


Kích thước lỗ tối thiểu: 1) Nếu độ dày của bảng ≤2,0mm, kích thước lỗ tối thiểu 0,20mm.Nếu độ dày của Bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ khung hình≤10 (đối với mũi khoan)
2) Nếu độ dày của bảng≤0,8mm, kích thước lỗ tối thiểu 0,10mm.Nếu độ dày của bảng≤1,2mm, kích thước lỗ tối thiểu 0,15mm


Màu mặt nạ hàn: Xanh lục, xanh mờ, xanh dương, xanh mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của bạn.


Màu màn hình: Trắng, đen và theo yêu cầu của bạn


Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.





Số lớp: 6 lớp Ván ép bảng mạch: FR4 TG170
Độ dày đồng khác nhau: 1/1/1/1/1OZ Bảng PCB dày: 1,6MM
Lỗ khoan cơ khí nhỏ nhất: 0,15mm tối thiểukhoảng cách dòng / không gian: 3/3 triệu
Màu mặt nạ hàn: Màu xanh lợt Màu huyền thoại: màu trắng
Bề mặt PCB đã hoàn thành: Vàng ngâm, Ngón tay vàng 30U“ Hồ sơ hội đồng quản trị: Phay + V-CUT
Ứng dụng bảng PCB: những sàn phẩm kĩ thuật số
Yêu cầu Yêu cầu đặc biệt: khoảng cách và khoảng cách dòng nhỏ: 3/3 triệu/phút.thông qua kích thước lỗ 0,15mm/kiểm soát trở kháng/nhựa được lấp đầy và mạ trên/BGA 0,25mm/ngón tay vàng

Bảng mạch in tùy chỉnh 1.6MM 6L Ngón tay vàng FR4 BGA PCB 0

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
Trả lời: Có, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu quay nhanh độc lập và dây chuyền sản xuất PCB khối lượng lớn.



Q2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
Trả lời: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



Câu hỏi 3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Trả lời: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác bằng các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, chúng tôi cũng không chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.



Q4: Nếu chúng tôi không có tệp PCB/tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất nó cho tôi không?
Trả lời: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và xử lý nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu/nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (nhanh nhất là 24 giờ đối với dịch vụ quay nhanh)
4-8 Lớp: 7~12 ngày làm việc (48 giờ nhanh nhất đối với các dịch vụ chuyển nhanh)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q6: Bạn chấp nhận khoản thanh toán nào?
A: Chuyển khoản (T/T) hoặc Thư tín dụng (L/C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
