Mặt nạ hàn đỏ Biến nhanh Bảng mạch PCB Nguyên mẫu nhanh 2,4mm 4 lớp
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | Bảng mạch in nhanh 4 lớp màu đỏ và dày | Marterial | FR4 TG170 |
|---|---|---|---|
| Độ dày của bảng | 2,4mm | Độ dày đồng | 1/1/1 / 1OZ |
| Lỗ khoan cơ khí nhỏ nhất | 0,4mm | Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng | 4/4 triệu |
| Bề mặt hoàn thiện | Ngâm vàng | Mặt nạ Hàn | màu đỏ |
| Yêu cầu đặc biệt | kiểm soát trở kháng / TG cao | Sản phẩm truyền thông ứng dụng | Điện tử |
| Điểm nổi bật | Bo mạch PCB quay nhanh 2,4mm,Bo mạch PCB quay nhanh 1OZ |
||
Mô tả sản phẩm

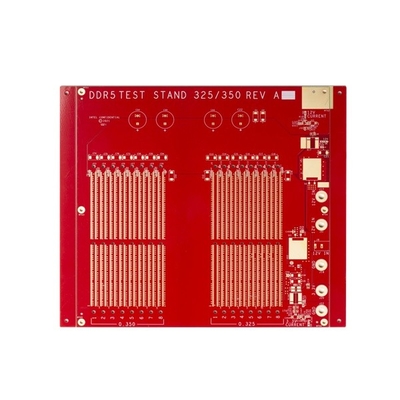

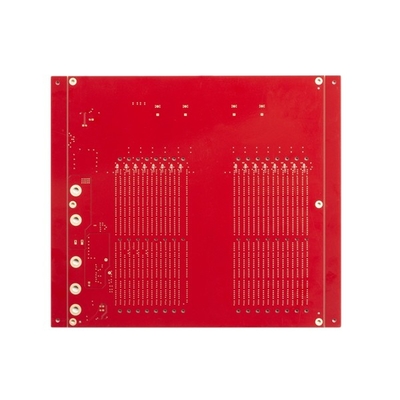

Mặt nạ hàn đỏ Biến nhanh Bảng mạch PCB Nguyên mẫu nhanh 2,4mm 4 lớp
Biến nhanh Bảng mạch PCB Mặt nạ hàn đỏ Bảng mạch in dày Bảng mạch nguyên mẫu nhanh Nhu cầu Nhu cầu khẩn cấp
Bảng mạch in nhanh 4 lớp màu đỏ và dày
Các lớp tối đa là 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần xem xét bảng
Kích thước bảng hoàn thiện tối thiểu là 5 * 5mm
Vật liệu PCB bao gồm PI + FR4, FR4, Rogers, etch
Khả năng độ dày của PCB là 0,2 ~ 4,0mm (cần xem lại khi <0,2 mm hoặc> 4 mm) (và không thể làm bề mặt HASL với độ dày của bảng </ = 0,6mm)
Độ dày đồng của khả năng đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và khả năng xoắn: 0,075%
Tối thiểu.kích thước lỗ: 0,15mm (cần xem lại bảng nếu nhỏ hơn 0,15 mm)
HDI Khả năng khoan lỗ tối thiểu: 0,08-0,10MM
Khả năng theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Phương pháp phác thảo PCB: Định tuyến / V-CUT / Đột dập
Khả năng độ dày mặt nạ hàn: 15-20um tiêu chuẩn;Nâng cao: 35um
Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Khả năng lấp đầy lỗ của mặt nạ hàn: 0,1-0,5mm
Màu sắc của mặt nạ hàn bao gồm xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB bao gồm trắng, đen và theo yêu cầu của bạn
Khả năng độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của khả năng OSP: 0,2-0,5um
| Bảng mạch Số lớp: | 4L | Bảng mạch laminate: | FR4 TG170 |
| Lớp đồng dày: | 1/1/1 / 1OZ | Độ dày của bảng: | 2,4 MÉT |
| Kích thước lỗ nhỏ nhất: | 0,40mm | Khoảng cách / rãnh PCB nhỏ nhất: | 4/4 triệu |
| Màu mặt nạ hàn: | màu đỏ | Màu màn hình lụa: | trắng |
| Bề mặt PCB hoàn thiện: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Định tuyến / V-CUT |
| Ứng dụng bảng mạch PCB: | những sàn phẩm kĩ thuật số | ||
| Yêu cầu Yêu cầu đặc biệt: | kiểm soát trở kháng / TG cao | ||
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của chúng tôi sẽ được kiểm tra.
A: Vâng.Dữ liệu của bạn sẽ được Nhóm kỹ sư của chúng tôi kiểm tra.Nếu chúng tôi phát hiện bất kỳ vấn đề kỹ thuật hoặc có bất kỳ thắc mắc nào, chúng tôi sẽ liên hệ với bạn và giải quyết vấn đề cùng nhau.
Q4: Sản phẩm của chúng tôi sẽ được kiểm tra trước khi giao hàng.
A: Vâng.Chúng tôi có thể cung cấp Kiểm tra mạch chức năng nếu bạn cung cấp cho chúng tôi các phương pháp kiểm tra.
Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
