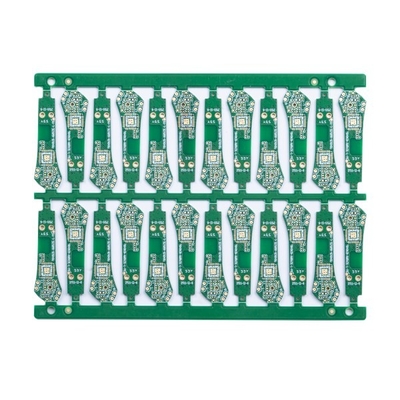

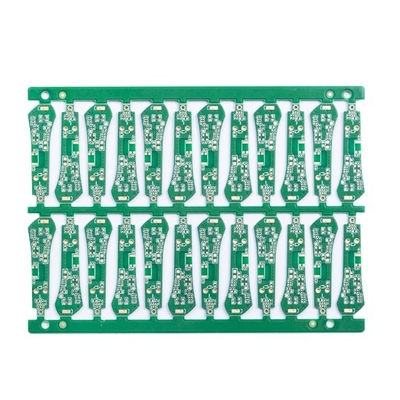

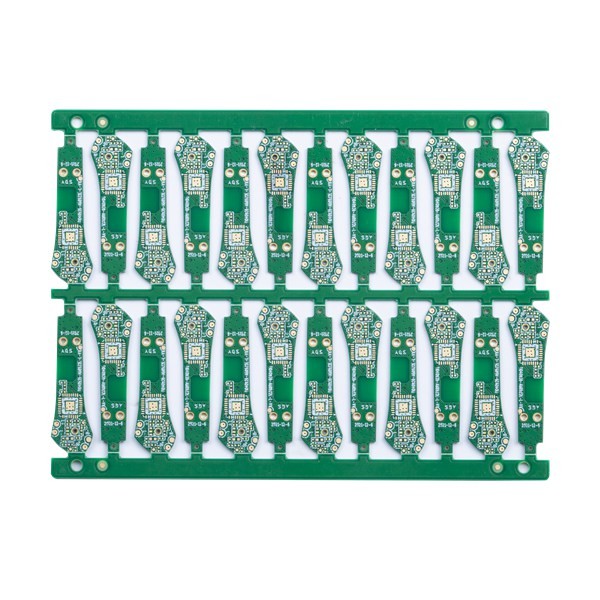

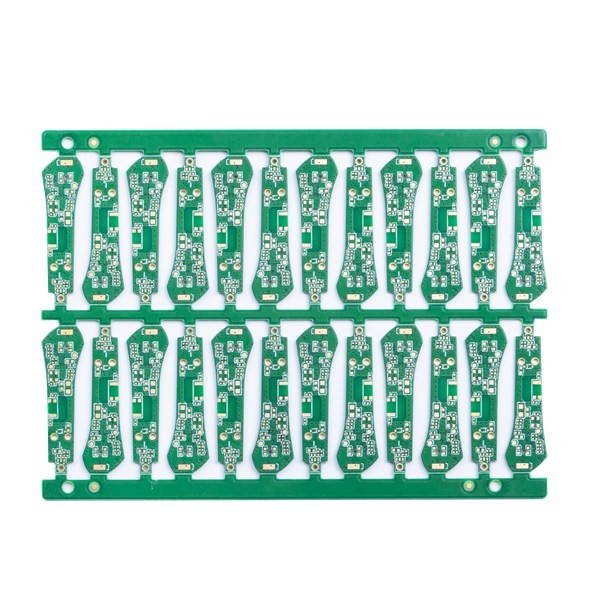

Độ dày 2mm FR4 TG150 Green Pcb Board 6 lớp nhúng vàng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên PCB | Bảng mạch in nhanh 6L 2MM | Marterial | FR4 TG150 |
---|---|---|---|
Độ dày của bảng | 2.0MM | Độ dày đồng | 1/1/1/1 / 1OZ |
Lỗ khoan cơ khí nhỏ nhất | 0,2MM | Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng | 4/5 triệu |
Bề mặt hoàn thiện | Ngâm vàng | Mặt nạ Hàn | Mặt nạ hàn xanh cả hai mặt |
Yêu cầu đặc biệt | kiểm soát trở kháng / TG giữa | Sản phẩm truyền thông ứng dụng | sản phẩm truyền thông |
Điểm nổi bật | Bảng Pcb xanh FR4 TG150,Bảng Pcb xanh 2mm FR4,Bảng mạch xanh FR4 2mm |
Độ dày 2mm FR4 TG150 Green Pcb Board 6 lớp nhúng vàng
Biến nhanh Bảng mạch PCB 2mm Độ dày Bảng điều khiển trở kháng Sản phẩm truyền thông FR4 TG150 Chất liệu PCB màu xanh lá cây
Bảng mạch in nhanh 6L 2MM
Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.Các sản phẩm của Huashengxin bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Chúng tôi cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Và sản phẩm của chúng tôi được ứng dụng rộng rãi cho từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính cho đến ngành hàng không vũ trụ.
Bảng Pcb màu xanh lá câyCác lớp tối đa là 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần phải xem lại bảng
Kích thước bảng hoàn thiện tối thiểu là 5 * 5mm
Vật liệu PCB bao gồm PI + FR4, FR4, Rogers, etch
Khả năng độ dày của PCB là 0,2 ~ 4,0mm (cần xem lại khi <0,2 mm hoặc> 4 mm) (và không thể làm bề mặt HASL với độ dày của bảng </ = 0,6mm)
Độ dày đồng của khả năng đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và khả năng xoắn: 0,075%
Tối thiểu.kích thước lỗ: 0,15mm (cần xem lại bảng nếu nhỏ hơn 0,15 mm)
HDI Khả năng khoan lỗ tối thiểu: 0,08-0,10MM
Khả năng theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Phương pháp phác thảo PCB: Định tuyến / V-CUT / Đột dập
Khả năng độ dày mặt nạ hàn: 15-20um tiêu chuẩn;Nâng cao: 35um
Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Khả năng lấp đầy lỗ của mặt nạ hàn: 0,1-0,5mm
Màu sắc của mặt nạ hàn bao gồm xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB bao gồm trắng, đen và theo yêu cầu của bạn
Khả năng độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của khả năng OSP: 0,2-0,5um
Bảng mạch Số lớp: | 6L | Bảng mạch laminate: | FR4 TG150 |
Lớp đồng dày: | 1/1/1/1 / 1OZ | Độ dày của bảng: | 2.0MM |
Kích thước lỗ nhỏ nhất: | 0,20mm | Khoảng cách / rãnh PCB nhỏ nhất: | 4/5 triệu |
Màu mặt nạ hàn: | Màu xanh lá | Màu màn hình lụa: | trắng |
Bề mặt PCB hoàn thiện: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Định tuyến / V-CUT |
Ứng dụng bảng mạch PCB: | thông tin liên lạc | ||
Yêu cầu Yêu cầu đặc biệt: | kiểm soát trở kháng / TG giữa |
Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
