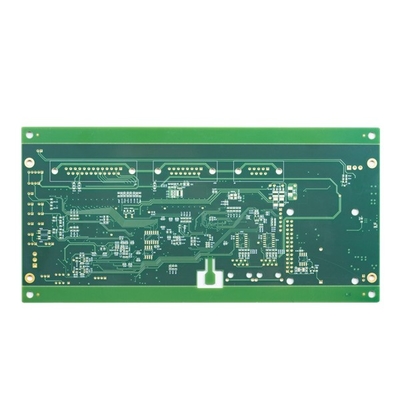

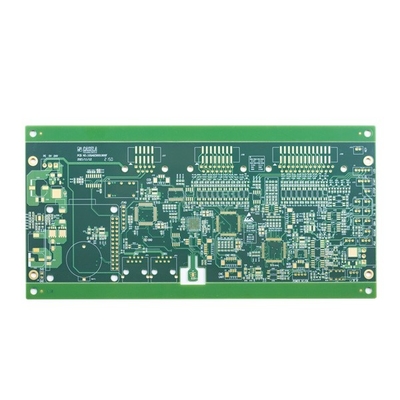

Halogen Miễn phí rẽ nhanh Pcb Nguyên mẫu FR4 S1150G Kiểm soát trở kháng 6mil

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 135500
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB Nguyên mẫu Pcb rẽ nhanh 4L Marterial FR4 S1150G
Độ dày của bảng 1,6mm Độ dày đồng 1/1/1 / 1OZ
Lỗ khoan cơ khí nhỏ nhất 0,2MM Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng 4/6 triệu
Bề mặt hoàn thiện Ngâm vàng Mặt nạ Hàn MÀU XANH LÁ
Yêu cầu đặc biệt không có halogen / kiểm soát trở kháng / nhựa được làm đầy và mạ Sản phẩm truyền thông ứng dụng kiểm soát công nghiệp
Điểm nổi bật

Nguyên mẫu Pcb rẽ nhanh S1150G

,

Nguyên mẫu Pcb quay nhanh 6 triệu

,

PCB miễn phí 6 triệu Halogen

Để lại lời nhắn
Mô tả sản phẩm

Halogen Miễn phí rẽ nhanh Pcb Nguyên mẫu FR4 S1150G Kiểm soát trở kháng 6mil



Quay nhanh Bảng mạch PCB Vật liệu miễn phí Halogen Kiểm soát trở kháng Nhựa được lấp đầy Qua nhu cầu nhanh Nhu cầu nhanh chóng Đặt hàng số lượng lớn



Bảng mạch in không Halogen quay nhanh 4L



Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.Các sản phẩm của Huashengxin bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Chúng tôi cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Và sản phẩm của chúng tôi được ứng dụng rộng rãi cho từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính cho đến ngành hàng không vũ trụ.



Các lớp tối đa là 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần xem xét bảng

Kích thước bảng hoàn thiện tối thiểu là 5 * 5mm
Vật liệu PCB bao gồm PI + FR4, FR4, Rogers, etch
Khả năng độ dày của PCB là 0,2 ~ 4,0mm (cần xem lại khi <0,2 mm hoặc> 4 mm) (và không thể làm bề mặt HASL với độ dày của bảng </ = 0,6mm)

Độ dày đồng của khả năng đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Cung và khả năng xoắn: 0,075%

Tối thiểu.kích thước lỗ: 0,15mm (cần xem lại bảng nếu nhỏ hơn 0,15 mm)

HDI Khả năng khoan lỗ tối thiểu: 0,08-0,10MM
Khả năng theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Phương pháp phác thảo PCB: Định tuyến / V-CUT / Đột dập

Khả năng độ dày mặt nạ hàn: 15-20um tiêu chuẩn;Nâng cao: 35um

Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Khả năng lấp đầy lỗ của mặt nạ hàn: 0,1-0,5mm

Màu sắc của mặt nạ hàn bao gồm xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB bao gồm trắng, đen và theo yêu cầu của bạn

Khả năng độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của khả năng OSP: 0,2-0,5um



Lớp PCB 4L Vật liệu PCB FR4 S1150G
Độ dày đồng 1/1/1 / 1OZ Độ dày PCB 1.6MM
Tối thiểu.kích thước lỗ 0,20mm Theo dõi / khoảng cách Min.PCB: 4/6 triệu
Mặt nạ hàn PCB Màu xanh lá Màn hình lụa PCB trắng
Bề mặt PCB hoàn thiện Ngâm vàng Phác thảo PCB Định tuyến / V-CUT
Đơn xin kiểm soát công nghiệp
Yêu cầu đặc biệt: kiểm soát trở kháng / không chứa halogen / nhựa làm đầy và mạ



Halogen Miễn phí rẽ nhanh Pcb Nguyên mẫu FR4 S1150G Kiểm soát trở kháng 6mil 0

Câu hỏi thường gặp:
Q1: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ. Số lượng sẽ chỉ ảnh hưởng đến giá cả.Vui lòng liên hệ với chúng tôi cho RFQ.



Q2: Làm thế nào bạn thường sẽ gửi PCB?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (chưa thanh toán thuế nhập khẩu).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.



Q3: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.



Q4: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.



Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
