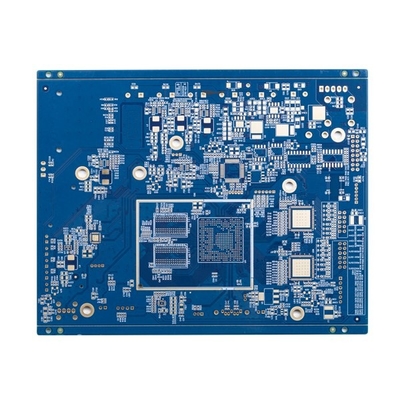

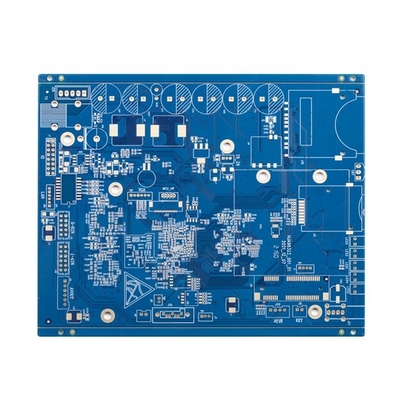

Mặt nạ hàn xanh Biến nhanh Ban PCB Nguyên mẫu 4.8mil 1.6mm

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 135472
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB quay vòng nhanh pcb Marterial FR4
Độ dày của bảng 1,6mm Độ dày đồng 1/1/1 / 1OZ
Lỗ khoan cơ khí nhỏ nhất 0,2MM Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng 4,8 triệu
Bề mặt hoàn thiện Ngâm vàng Mặt nạ Hàn Kháng hàn màu xanh lam
Yêu cầu đặc biệt kiểm soát trở kháng Sản phẩm truyền thông ứng dụng thông tin liên lạc
Điểm nổi bật

Bảng PCB quay nhanh 4

,

8 triệu

,

Bảng PCB quay nhanh ODM

Để lại lời nhắn
Mô tả sản phẩm

Mặt nạ hàn xanh Biến nhanh Ban PCB Nguyên mẫu 4.8mil 1.6mm



Biến nhanh Bo mạch PCB Kiểm soát trở kháng Thiết bị giao tiếp kiểm soát trở kháng Mặt nạ hàn xanh Nguyên mẫu nhanh



Kiểm soát trở kháng 4L Bảng mạch in nhanh



Các lớp tối đa là 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần phải xem lại bảng

Kích thước bảng hoàn thiện tối thiểu là 5 * 5mm
Vật liệu PCB bao gồm PI + FR4, FR4, Rogers, etch
Khả năng độ dày của PCB là 0,2 ~ 4,0mm (cần xem lại khi <0,2 mm hoặc> 4 mm) (và không thể làm bề mặt HASL với độ dày của bảng </ = 0,6mm)

Độ dày đồng của khả năng đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Cung và khả năng xoắn: 0,075%

Tối thiểu.kích thước lỗ: 0,15mm (cần xem lại bảng nếu nhỏ hơn 0,15 mm)

HDI Khả năng khoan lỗ tối thiểu: 0,08-0,10MM
Khả năng theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Phương pháp phác thảo PCB: Định tuyến / V-CUT / Đột dập

Khả năng độ dày mặt nạ hàn: 15-20um tiêu chuẩn;Nâng cao: 35um

Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Khả năng lấp đầy lỗ của mặt nạ hàn: 0,1-0,5mm

Màu sắc của mặt nạ hàn bao gồm xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB bao gồm trắng, đen và theo yêu cầu của bạn

Khả năng độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của khả năng OSP: 0,2-0,5um



Bảng mạch Số lớp: 4L Bảng mạch laminate: FR4
Lớp đồng dày: 1/1/1 / 1OZ Độ dày của bảng: 1,6 MÉT
Kích thước lỗ nhỏ nhất: 0,20mm Khoảng cách / rãnh PCB nhỏ nhất: 4/4 triệu
Màu mặt nạ hàn: Màu xanh lam Màu màn hình lụa: trắng
Bề mặt PCB hoàn thiện: Ngâm vàng Hồ sơ hội đồng quản trị: Định tuyến / V-CUT
Ứng dụng bảng mạch PCB: thông tin liên lạc
Yêu cầu Yêu cầu đặc biệt: kiểm soát trở kháng



Mặt nạ hàn xanh Biến nhanh Ban PCB Nguyên mẫu 4.8mil 1.6mm 0

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.



Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
