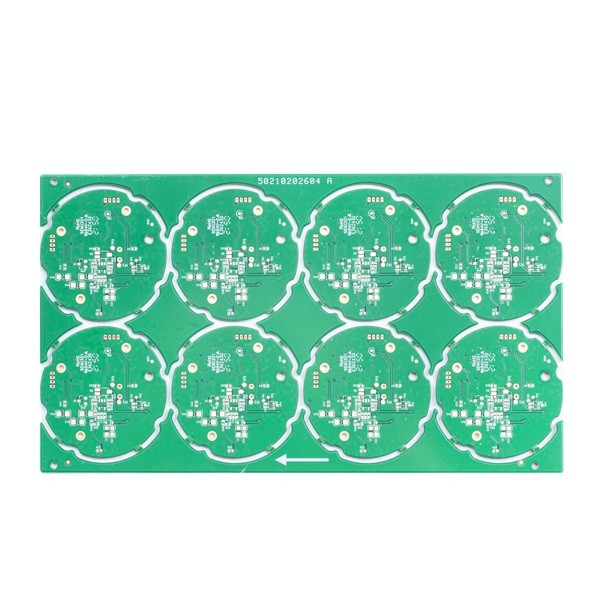

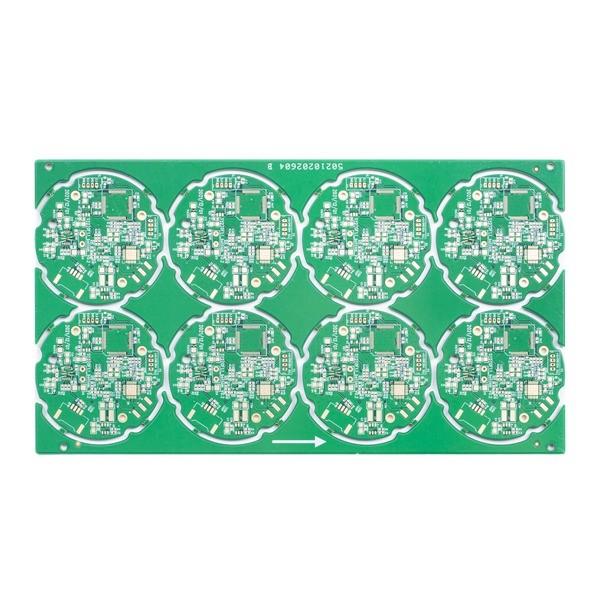

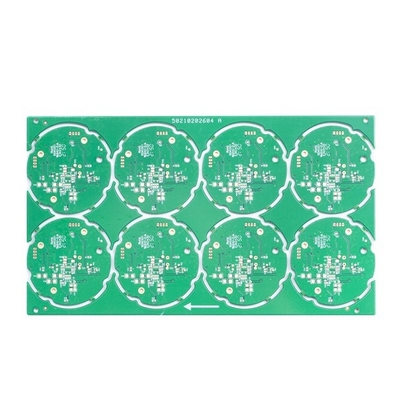

Bảng mạch in cứng cao TG FR4 TG170 1.6mm Pcb quay nhanh

Bảng mạch in cứng cao TG FR4 TG170 1.6mm Pcb quay nhanh

Biến nhanh Bảng mạch PCB Cao TG Chuyển nhanh Bảng mạch PCB Sản xuất Bảng mạch in Chế tạo bảng mạch

Bảng mạch in nhanh 4L TG cao

HSX Circuit có tổng diện tích sản xuất là 10.000 mét vuông, sử dụng hơn 350 công nhân và sản xuất hơn 5.000 loại PCB mỗi tháng.Sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp, truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Các lớp tối đa là 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần xem xét bảng

Kích thước bảng hoàn thiện tối thiểu là 5 * 5mm

Vật liệu PCB bao gồm PI + FR4, FR4, Rogers, etch

Khả năng độ dày của PCB là 0,2 ~ 4,0mm (cần xem lại khi <0,2 mm hoặc> 4 mm) (và không thể làm bề mặt HASL với độ dày của bảng </ = 0,6mm)

Độ dày đồng của khả năng đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Cung và khả năng xoắn: 0,075%

Tối thiểu.kích thước lỗ: 0,15mm (cần xem lại bảng nếu nhỏ hơn 0,15 mm)

HDI Khả năng khoan lỗ tối thiểu: 0,08-0,10MM

Khả năng theo dõi / khoảng cách PCB: 3 triệu (0,075mm)

Phương pháp phác thảo PCB: Định tuyến / V-CUT / Đột dập

Khả năng độ dày mặt nạ hàn: 15-20um tiêu chuẩn;Nâng cao: 35um

Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Khả năng lấp đầy lỗ của mặt nạ hàn: 0,1-0,5mm

Màu sắc của mặt nạ hàn bao gồm xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB bao gồm trắng, đen và theo yêu cầu của bạn

Khả năng độ dày mặt nạ có thể bóc: 500-1000um

Màng oxy hóa của khả năng OSP: 0,2-0,5um

Ưu điểm của mạch HSX:

1) Sản xuất chuyên nghiệp PCB trong 10 năm

2) Định vị cao cấp, dây chuyền sản xuất chuyên nghiệp

3) Công nghệ sản xuất ổn định và trưởng thành

4) Đảm bảo chất lượng độ tin cậy cao

5) Hệ thống dịch vụ thị trường toàn diện

6) Phản hồi nhanh chóng, giao hàng nhanh

Câu hỏi thường gặp:
Q1:Làm thế nào tôi có thể nhận được một báo giá?
A: Vui lòng gửi cho chúng tôi tệp mầm với định dạng Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB và cung cấp số lượng theo yêu cầu.Chúng tôi sẽ cung cấp báo giá cho phù hợp.

Q2:Bạn có thể sản xuất PCB từ một tệp hình ảnh không?
A: Không. Nhưng nếu bạn có thể gửi cho chúng tôi một PCB mẫu, chúng tôi có thể sao chép thiết kế của nó và hoàn thiện nó.

Q3:Bạn có PCB trong kho không.
A: Hầu hết các bảng mạch PCB đều được tùy chỉnh, và chúng có các thiết kế khác nhau, chúng tôi sản xuất chúng theo các tệp gerber do khách hàng cung cấp.

Q4:Bạn thường sử dụng vật liệu FR4 nào?

A: Kingboard, ITEQ, Shengyi ...

Q5:Bạn thường sử dụng loại hình thức vận chuyển nào?
A: Đối với đơn đặt hàng số lượng nhỏ, chúng tôi luôn đề xuất vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để giao hàng trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Và đối với đơn đặt hàng khối lượng lớn, để tiết kiệm chi phí vận chuyển hàng hóa, chúng tôi sẽ đề nghị sắp xếp lô hàng bằng đường hàng không hoặc đường biển, Tất nhiên, nếu bạn có người giao nhận riêng và có thể cung cấp cho chúng tôi thông tin, chúng tôi có thể liên hệ với họ để sắp xếp lô hàng.
