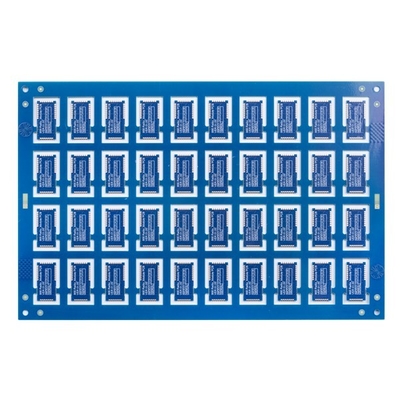

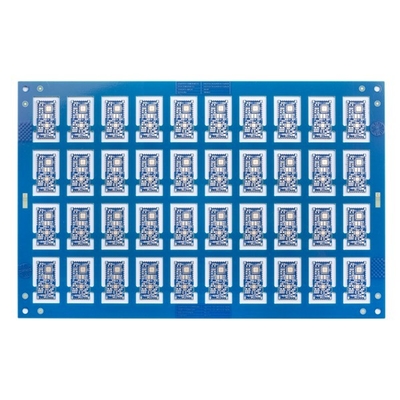

Bảng mạch quay nhanh 1.0mm Mặt nạ hàn xanh PCB Nguyên mẫu nhanh 6mil

Bảng mạch quay nhanh 1.0mm Mặt nạ hàn xanh PCB Nguyên mẫu nhanh 6mil

Biến nhanh Bảng mạch PCB Màu xanh Mặt nạ hàn PCB Nguyên mẫu nhanh chóng Mẫu quay nhanh Bảng mạch quay nhanh

4L nhanh chóng chuyển sang màu xanh PCB

HSX Circuit có tổng diện tích sản xuất là 10.000 mét vuông, sử dụng hơn 350 công nhân và sản xuất hơn 5.000 loại PCB mỗi tháng.Sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp, truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ, v.v.

Các lớp tối đa là 32 lớp (cần xem lại lớp ≥20)

Kích thước bảng hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng> 600 MM, sẽ cần xem xét bảng

Kích thước bảng hoàn thiện tối thiểu là 5 * 5mm

Vật liệu PCB bao gồm PI + FR4, FR4, Rogers, etch

Khả năng độ dày của PCB là 0,2 ~ 4,0mm (cần xem lại khi <0,2 mm hoặc> 4 mm) (và không thể làm bề mặt HASL với độ dày của bảng </ = 0,6mm)

Độ dày đồng của khả năng đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz

Cung và khả năng xoắn: 0,075%

Tối thiểu.kích thước lỗ: 0,15mm (cần xem lại bảng nếu nhỏ hơn 0,15 mm)

HDI Khả năng khoan lỗ tối thiểu: 0,08-0,10MM

Khả năng theo dõi / khoảng cách PCB: 3 triệu (0,075mm)

Phương pháp phác thảo PCB: Định tuyến / V-CUT / Đột dập

Khả năng độ dày mặt nạ hàn: 15-20um tiêu chuẩn;Nâng cao: 35um

Khả năng chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu

Khả năng lấp đầy lỗ của mặt nạ hàn: 0,1-0,5mm

Màu sắc của mặt nạ hàn bao gồm xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.

Màn hình lụa PCB bao gồm trắng, đen và theo yêu cầu của bạn

Khả năng độ dày mặt nạ có thể bóc: 500-1000um

Màng oxy hóa của khả năng OSP: 0,2-0,5um

Ưu điểm của mạch HSX:

1) Sản xuất chuyên nghiệp PCB trong 10 năm

2) Định vị cao cấp, dây chuyền sản xuất chuyên nghiệp

3) Công nghệ sản xuất ổn định và trưởng thành

4) Đảm bảo chất lượng độ tin cậy cao

5) Hệ thống dịch vụ thị trường toàn diện

6) Phản hồi nhanh chóng, giao hàng nhanh

Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.

Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)

Q3: Các tệp PCB của chúng tôi sẽ được kiểm tra.
A: Vâng.Dữ liệu của bạn sẽ được Nhóm kỹ sư của chúng tôi kiểm tra.Nếu chúng tôi phát hiện bất kỳ vấn đề kỹ thuật hoặc có bất kỳ thắc mắc nào, chúng tôi sẽ liên hệ với bạn và giải quyết vấn đề cùng nhau.

Q4: Sản phẩm của chúng tôi sẽ được kiểm tra trước khi giao hàng.
A: Vâng.Chúng tôi có thể cung cấp Kiểm tra mạch chức năng nếu bạn cung cấp cho chúng tôi các phương pháp kiểm tra.

Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
