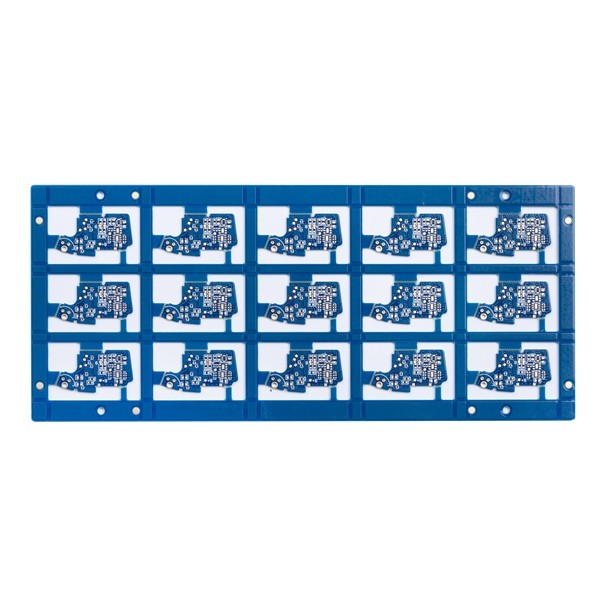

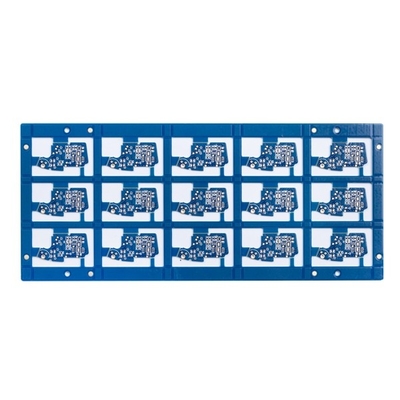

Resin Filled Hole Fast Turnaround Pcb Immersion Gold 5mil Blue Blue Solder Mask

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 134360
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB PCB có lỗ đầy nhựa 6L nhanh chóng Marterial FR4 TG170
Bề mặt hoàn thiện Ngâm vàng Độ dày của bảng 1,0mm
Độ dày đồng 1/1/1/1 / 1OZ đã hoàn thành Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng 4/5 triệu
Mặt nạ Hàn Màu xanh lam Lỗ khoan cơ khí nhỏ nhất 0,15mm
Yêu cầu đặc biệt kiểm soát trở kháng / nửa lỗ / nhựa đầy và mạ trên Sản phẩm truyền thông ứng dụng sản phẩm truyền thông
Điểm nổi bật

Pcb quay vòng nhanh 5 phút

,

Pcb quay vòng nhanh ODM

,

5 phút quay vòng nhanh pcb

Để lại lời nhắn
Mô tả sản phẩm

Resin Filled Hole Fast Turnaround Pcb Immersion Gold 5mil Blue Blue Solder Mask



Biến nhanh Bo mạch PCB Sản phẩm truyền thông Nhựa làm đầy lỗ PCB Một nửa lỗ PCB Kiểm soát trở kháng Mạch nhanh



PCB có lỗ đầy nhựa 6L nhanh chóng



Fast Turnaround Pcb, Huashengxin Circuit là nhà sản xuất chuyên nghiệp cho bảng mạch in.Các sản phẩm của Huashengxin bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Chúng tôi cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Và sản phẩm của chúng tôi được ứng dụng rộng rãi cho từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính cho đến ngành hàng không vũ trụ.



Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.


Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.


Kích thước bảng điều khiển tối thiểu là 5 * 5mm.


Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...


Lần ép cán các lỗ mù và lỗ chôn: Nhấn với cùng một lõi ≤ 3 lần (> 3 lần cần xem lại)


Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét nó lúc đầu.


Khả năng độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)
Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần phải xem xét lại)


Dung sai cung và xoắn là 0,075%.


Kích thước lỗ tối thiểu: 1) Nếu độ dày ván ≤2,0mm, kích thước lỗ tối thiểu 0,20mm.Nếu độ dày của bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ co≤10 (đối với mũi khoan)
2) Nếu độ dày ván ≤0,8mm, kích thước lỗ tối thiểu 0,10mm.Nếu độ dày ván ≤ 1,2mm, kích thước lỗ tối thiểu 0,15mm


Màu mặt nạ hàn: Xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của bạn.


Màu lụa: Trắng, đen và theo yêu cầu của bạn


Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.



Lớp PCB 6L Vật liệu PCB FR4
Độ dày đồng 1/1/1/1 / 1OZ Độ dày PCB 1.0MM
Tối thiểu.kích thước lỗ 0,15mm Theo dõi / khoảng cách Min.PCB: 4/5 triệu
Mặt nạ hàn PCB Màu xanh lam Màn hình lụa PCB trắng
Bề mặt PCB hoàn thiện Ngâm vàng Phác thảo PCB Định tuyến / V-CUT / Đục lỗ
Đơn xin thông tin liên lạc
Yêu cầu đặc biệt: tối thiểuthông qua kích thước lỗ 0,15mm / kiểm soát trở kháng / nửa lỗ / nhựa được lấp đầy và mạ trên

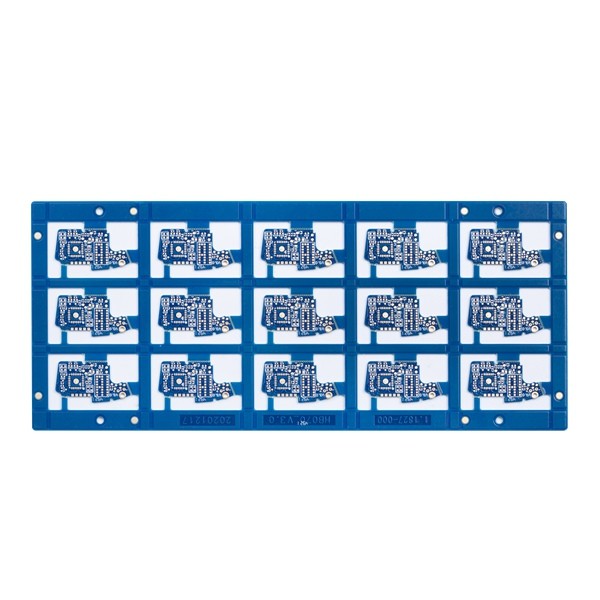

Resin Filled Hole Fast Turnaround Pcb Immersion Gold 5mil Blue Blue Solder Mask 0

Câu hỏi thường gặp:
Q1:Làm thế nào tôi có thể nhận được một báo giá?
A: Vui lòng gửi cho chúng tôi tệp mầm với định dạng Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB và cung cấp số lượng theo yêu cầu.Chúng tôi sẽ cung cấp báo giá cho phù hợp.



Q2:Bạn có thể sản xuất PCB từ một tệp hình ảnh không?
A: Không. Nhưng nếu bạn có thể gửi cho chúng tôi một PCB mẫu, chúng tôi có thể sao chép thiết kế của nó và hoàn thiện nó.



Q3:Bạn có PCB trong kho không.
A: Hầu hết các bảng mạch PCB đều được tùy chỉnh, và chúng có các thiết kế khác nhau, chúng tôi sản xuất chúng theo các tệp gerber do khách hàng cung cấp.



Q4:Bạn thường sử dụng vật liệu FR4 nào?

A: Kingboard, ITEQ, Shengyi ...



Q5:Bạn thường sử dụng loại hình thức vận chuyển nào?
A: Đối với đơn đặt hàng số lượng nhỏ, chúng tôi luôn đề xuất vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để giao hàng trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Và đối với đơn đặt hàng khối lượng lớn, để tiết kiệm chi phí vận chuyển hàng hóa, chúng tôi sẽ đề nghị sắp xếp lô hàng bằng đường hàng không hoặc đường biển, Tất nhiên, nếu bạn có người giao nhận riêng và có thể cung cấp cho chúng tôi thông tin, chúng tôi có thể liên hệ với họ để sắp xếp lô hàng.
