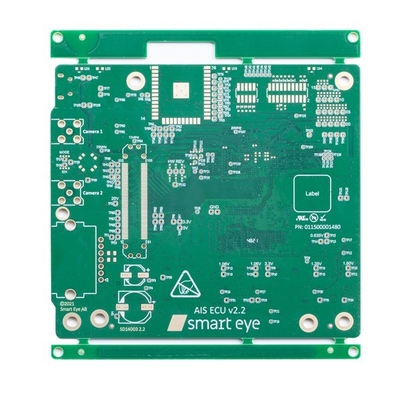

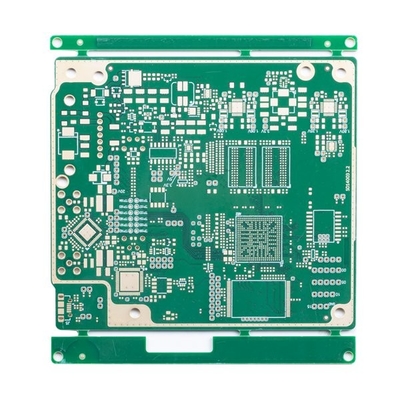

Lỗ nhỏ BGA Bảng mạch PCB quay nhanh Nguyên mẫu 8 lớp PCB FR4 TG170
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | PCB rẽ nhanh 8 lớp với BGA nhỏ | Marterial | FR4 TG170 |
|---|---|---|---|
| Bề mặt hoàn thiện | Ngâm vàng | Độ dày của bảng | 1,6mm |
| Độ dày đồng | 1 / H / H / H / H / H / H / 1OZ | Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng | 4/4 triệu |
| Mặt nạ Hàn | MÀU XANH LÁ | Lỗ khoan cơ khí nhỏ nhất | 0,15mm |
| Yêu cầu đặc biệt | min. tối thiểu via hole size 0.15mm/impedance control/0.25mm BGA thông qua k | Sản phẩm truyền thông ứng dụng | những sàn phẩm kĩ thuật số |
| Điểm nổi bật | Bảng mạch PCB xoay nhanh FR4 BGA,Bảng PCB xoay nhanh TG170 BGA,PCB 8 lớp FR4 TG170 |
||
Mô tả sản phẩm
Lỗ nhỏ BGA Bảng mạch PCB quay nhanh Nguyên mẫu 8 lớp PCB FR4 TG170
Biến nhanh Bảng mạch PCB Kích thước lỗ nhỏ Kiểm soát trở kháng BGA Nhỏ nhanh Nguyên mẫu PCB Nhanh chóng Biến nhanh Bảng mạch in
PCB rẽ nhanh 8 lớp với BGA nhỏ
Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.Các sản phẩm của Huashengxin bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Chúng tôi cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Và sản phẩm của chúng tôi được ứng dụng rộng rãi cho từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính cho đến ngành hàng không vũ trụ.
| Bảng mạch Số lớp: | 8L | Bảng mạch laminate: | FR4 TG170 |
| Lớp đồng dày: | 1 / H / H / H / H / H / H / 1OZ | Độ dày của bảng: | 1.6MM |
| Kích thước lỗ nhỏ nhất: | 0,15mm | Khoảng cách / rãnh PCB nhỏ nhất: | 4/4 triệu |
| Màu mặt nạ hàn: | Màu xanh lá | Màu màn hình lụa: | trắng |
| Bề mặt PCB hoàn thiện: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Định tuyến / V-CUT / Đục lỗ |
| Ứng dụng bảng mạch PCB: | những sàn phẩm kĩ thuật số | ||
| Yêu cầu Yêu cầu đặc biệt: | tối thiểuthông qua kích thước lỗ 0,15mm / điều khiển trở kháng / 0,25mm BGA |
||
Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.
Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.
Kích thước bảng điều khiển tối thiểu là 5 * 5mm.
Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...
Lần ép cán các lỗ mù và lỗ chôn: Nhấn với cùng một lõi ≤ 3 lần (> 3 lần cần xem lại)
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét nó lúc đầu.
Khả năng độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)
Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần phải xem xét lại)
Dung sai cung và xoắn là 0,075%.
Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Q2: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.
Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q4: Bạn sẽ thường vận chuyển PCB như thế nào?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (chưa thanh toán thuế nhập khẩu).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
Q5: Thời gian dẫn tiêu chuẩn của bạn chosản xuất?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
