3mil FR4 nhúng vàng PCB Mạch nhanh uốn cong BGA nhỏ 3.0mm

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 132222
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB PCB rẽ nhanh lớp 6L với BGA nhỏ Marterial FR4 IT-180A
Bề mặt hoàn thiện Immersion Gold 3u Độ dày của bảng 3.0mm
Độ dày đồng 1/1/1/1 / 1OZ Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng 3/3 triệu
Mặt nạ Hàn Màu đen TAIYO Lỗ khoan cơ khí nhỏ nhất 0,15mm
Yêu cầu đặc biệt không gian dòng nhỏ và khoảng cách lỗ cắm nhựa và mạ qua Sản phẩm truyền thông ứng dụng thông tin liên lạc
Điểm nổi bật

3mil FR4 nhúng vàng PCB

,

3.0mm nhúng vàng PCB

,

3 triệu nhanh mạch Flex xoay

Để lại lời nhắn
Mô tả sản phẩm

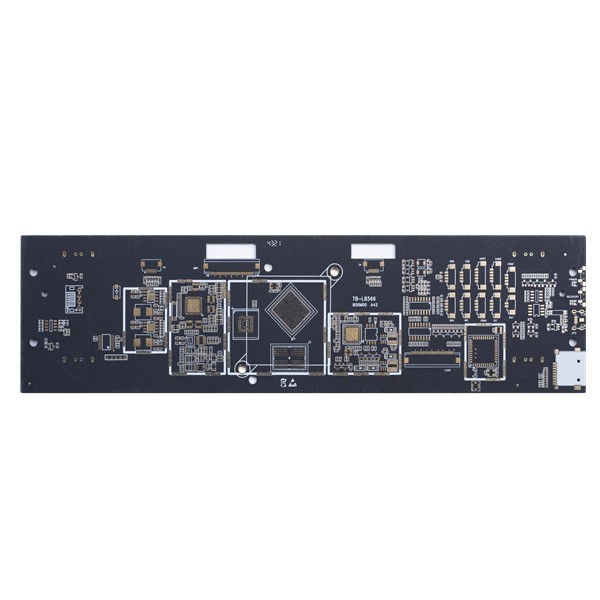

3mil FR4 nhúng vàng PCB Mạch nhanh uốn cong BGA nhỏ 3.0mm



Biến nhanh Bảng mạch PCB Không gian đường truyền nhỏ và khoảng cách nhỏ Thông qua kích thước trở kháng Kiểm soát trở kháng Nhựa được lấp đầy và mạ trên PCB nhanh



PCB rẽ nhanh lớp 6L với BGA nhỏ



Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.Các sản phẩm của Huashengxin bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Chúng tôi cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Và sản phẩm của chúng tôi được ứng dụng rộng rãi cho từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính cho đến ngành hàng không vũ trụ.



Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.


Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.


Kích thước bảng điều khiển tối thiểu là 5 * 5mm.


Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...


Lần ép cán các lỗ mù và lỗ chôn: Nhấn với cùng một lõi ≤ 3 lần (> 3 lần cần xem lại)


Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét nó lúc đầu.


Khả năng độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)
Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần phải xem xét lại)


Dung sai cung và xoắn là 0,075%.


Kích thước lỗ tối thiểu: 1) Nếu độ dày ván ≤2,0mm, kích thước lỗ tối thiểu 0,20mm.Nếu độ dày của bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ co≤10 (đối với mũi khoan)
2) Nếu độ dày ván ≤0,8mm, kích thước lỗ tối thiểu 0,10mm.Nếu độ dày ván ≤ 1,2mm, kích thước lỗ tối thiểu 0,15mm


Màu mặt nạ hàn: Xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của bạn.


Màu lụa: Trắng, đen và theo yêu cầu của bạn


Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.



Số lớp: 6 lớp Bảng mạch laminate: FR4 IT-180A
Độ dày đồng khác nhau: 1/1/1/1 / 1OZ Bảng PCB dày: 1,6 MM
Lỗ khoan cơ khí nhỏ nhất: 0,15 mm Tối thiểu.khoảng cách dòng / khoảng trắng: 3 / 3mm
Màu mặt nạ hàn: Màu đen TAIYO Màu của huyền thoại: màu trắng
Bề mặt PCB hoàn thiện: Ngâm vàng Hồ sơ hội đồng quản trị: Phay
Ứng dụng bảng mạch PCB: thông tin liên lạc
Yêu cầu Yêu cầu đặc biệt: không gian dòng nhỏ và khoảng cách: 3/3 triệu / phút.thông qua kích thước lỗ 0,15mm / kiểm soát trở kháng / nhựa đầy và mạ trên / 0,25mm BGA

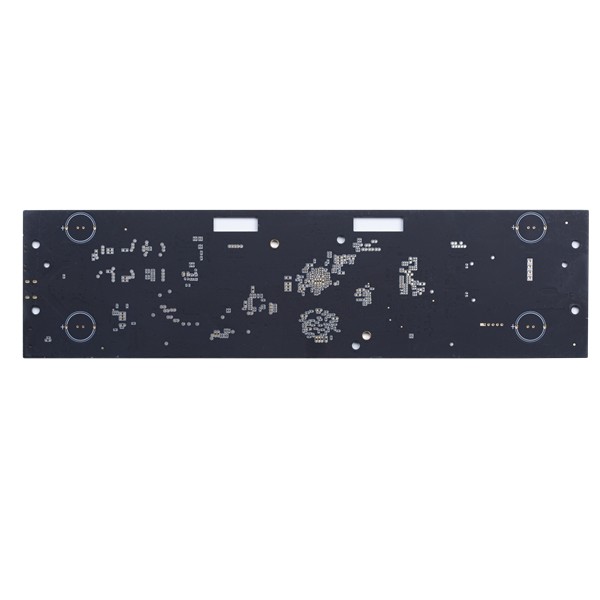

3mil FR4 nhúng vàng PCB Mạch nhanh uốn cong BGA nhỏ 3.0mm 0



Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Q2: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.



Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q4: Bạn sẽ thường vận chuyển PCB như thế nào?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (chưa thanh toán thuế nhập khẩu).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.



Q5: Thời gian dẫn tiêu chuẩn của bạn chosản xuất?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
