Thiết bị y tế 4 lớp Pcb Quay vòng nhanh 5mil với lỗ cắm nhựa

Thiết bị y tế 4 lớp Pcb Quay vòng nhanh 5mil với lỗ cắm nhựa

Bảng mạch PCB quay nhanh Kiểm soát trở kháng Tấm nhựa nửa lỗ được lấp đầy và mạ trên thiết bị y tế Bảng mạch quay nhanh

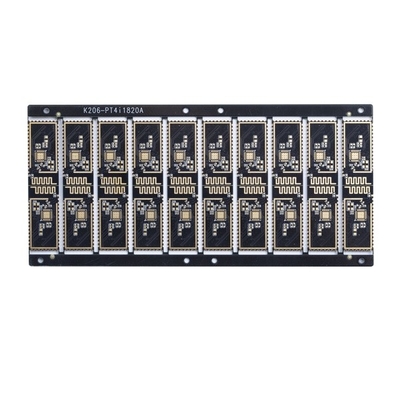

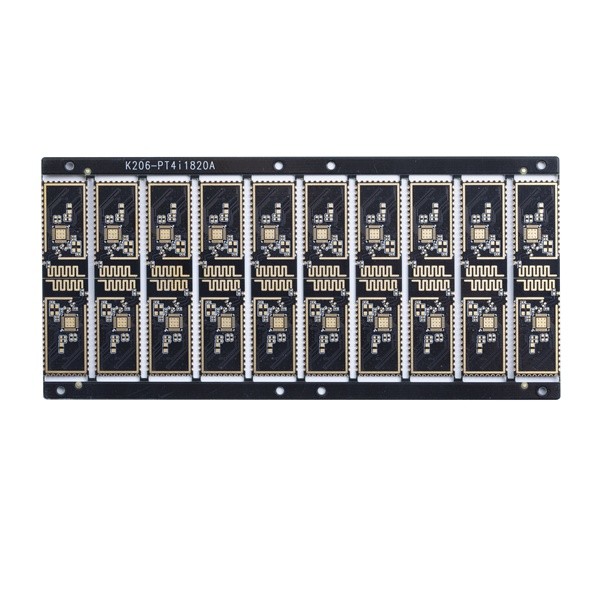

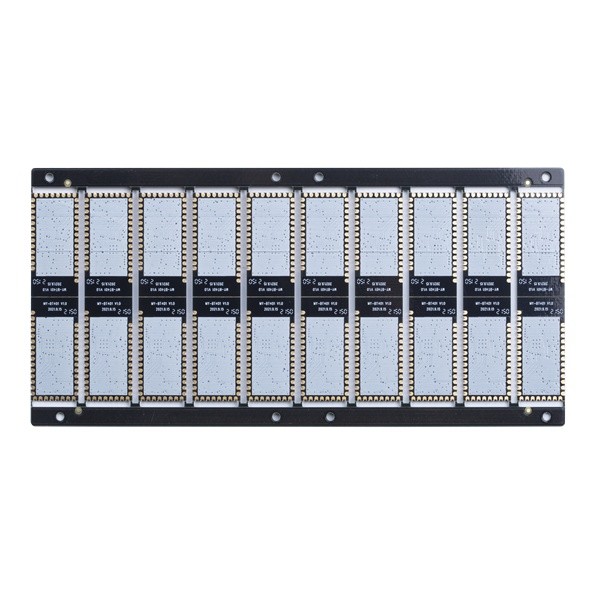

4 lớp Quick Turn PCB với lỗ cắm nhựa

Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.Các sản phẩm của Huashengxin bao gồm 1 ~ 32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Chúng tôi cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Và sản phẩm của chúng tôi được ứng dụng rộng rãi cho từ ngành truyền thông, thiết bị cung cấp điện, mạng máy tính cho đến ngành hàng không vũ trụ.

Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.

Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.

Kích thước bảng điều khiển tối thiểu là 5 * 5mm.

Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...

Lần ép cán các lỗ mù và lỗ chôn: Nhấn với cùng một lõi ≤ 3 lần (> 3 lần cần xem lại)

Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét nó lúc đầu.

Khả năng độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)
Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần xem xét lại)

Dung sai cung và xoắn là 0,075%.

Kích thước lỗ tối thiểu: 1) Nếu độ dày ván ≤2,0mm, kích thước lỗ tối thiểu 0,20mm.Nếu độ dày của bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ co ≤10 (đối với mũi khoan)
2) Nếu độ dày ván ≤ 0,8mm, kích thước lỗ tối thiểu 0,10mm.Nếu độ dày ván ≤1,2mm, kích thước lỗ tối thiểu 0,15mm

Màu mặt nạ hàn: Xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của bạn.

Màu lụa: Trắng, đen và theo yêu cầu của bạn

Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.

Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.

Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)

Q3: Các tệp PCB của chúng tôi sẽ được kiểm tra.
A: Vâng.Dữ liệu của bạn sẽ được Nhóm kỹ sư của chúng tôi kiểm tra.Nếu chúng tôi phát hiện bất kỳ vấn đề kỹ thuật hoặc có bất kỳ thắc mắc nào, chúng tôi sẽ liên hệ với bạn và giải quyết vấn đề cùng nhau.

Q4: Sản phẩm của chúng tôi sẽ được kiểm tra trước khi giao hàng.
A: Vâng.Chúng tôi có thể cung cấp Kiểm tra mạch chức năng nếu bạn cung cấp cho chúng tôi các phương pháp kiểm tra.

Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
