1OZ Hoàn thành Rẽ nhanh Cứng nhắc Flex Pcb Ngón tay vàng Đã hoàn thành FR4 TG170
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | 6 lớp Quick Turn PCB với Gold Finger | Marterial | FR4 TG170 |
|---|---|---|---|
| Bề mặt hoàn thiện | Vàng nhúng, Ngón tay vàng 30U | Độ dày của bảng | 1,6mm |
| Độ dày đồng | 1/1/1/1 / 1OZ đã hoàn thành | Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng | 3/3 triệu |
| Mặt nạ Hàn | Màu xanh lợt | Lỗ khoan cơ khí nhỏ nhất | 0,15mm |
| Yêu cầu đặc biệt | thông qua kích thước lỗ 0,15mm / kiểm soát trở kháng / nhựa được lấp đầy và mạ trên | Sản phẩm truyền thông ứng dụng | những sàn phẩm kĩ thuật số |
| Điểm nổi bật | Rẽ nhanh 1OZ Flex Pcb,TG170 Rẽ nhanh Flex Pcb,FR4 TG170 xoay nhanh pcb |
||
Mô tả sản phẩm
1OZ Hoàn thành Rẽ nhanh Cứng nhắc Flex Pcb Ngón tay vàng Đã hoàn thành FR4 TG170
Biến nhanh Bảng mạch PCB Nhựa cắm lỗ Kiểm soát trở kháng Ngón tay vàng Không gian đường nhỏ và khoảng cách

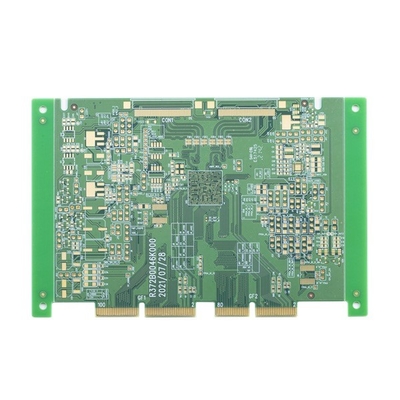

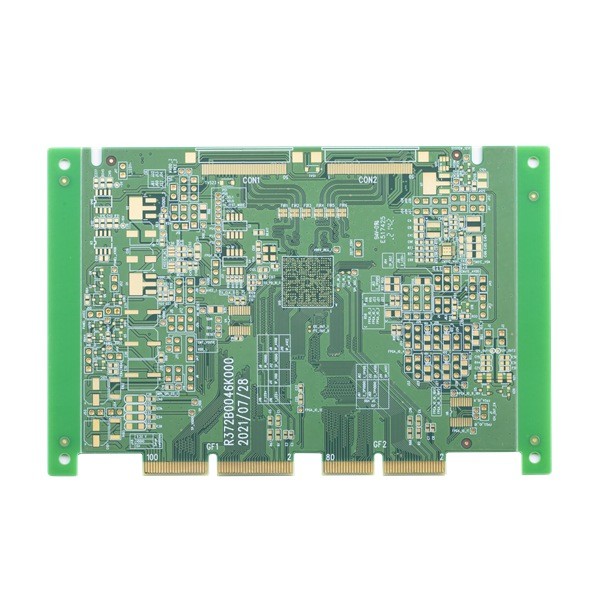

6 lớp Quick Turn PCB với Gold Finger
Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.
Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.
Kích thước bảng điều khiển tối thiểu là 5 * 5mm.Xoay nhanh Rigid Flex Pcb
Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...
Lần ép cán các lỗ mù và lỗ chôn: Nhấn với cùng một lõi ≤ 3 lần (> 3 lần cần xem lại)
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày nhỏ hơn 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét nó lúc đầu.
Khả năng độ dày đồng PCB: Lớp bên trong ≤ 6 OZ (nhưng độ dày đồng ≥5 OZ đối với 4L, ≥4OZ đối với 6L, ≥3OZ đối với 8L trở lên sẽ được xem xét)
Đồng lớp bên ngoài: ≤ 10 OZ (≥5 OZ cần xem xét lại)
Dung sai cung và xoắn là 0,075%.
Kích thước lỗ tối thiểu: 1) Nếu độ dày ván ≤2,0mm, kích thước lỗ tối thiểu 0,20mm.Nếu độ dày của bảng> 2.0mm, kích thước lỗ tối thiểu: tỷ lệ co ≤10 (đối với mũi khoan)
2) Nếu độ dày ván ≤ 0,8mm, kích thước lỗ tối thiểu 0,10mm.Nếu độ dày ván ≤1,2mm, kích thước lỗ tối thiểu 0,15mm
Màu mặt nạ hàn: Xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo yêu cầu của bạn.
Màu lụa: Trắng, đen và theo yêu cầu của bạn
Bề mặt hoàn thiện: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Mạ vàng cứng, v.v.
| Số lớp: | 6 lớp | Bảng mạch laminate: | FR4 TG170 |
| Độ dày đồng khác nhau: | 1/1/1/1 / 1OZ | Bảng PCB dày: | 1,6 MM |
| Lỗ khoan cơ khí nhỏ nhất: | 0,15 mm | Tối thiểu.khoảng cách dòng / khoảng trắng: | 3/3 triệu |
| Màu mặt nạ hàn: | Màu xanh lợt | Màu của huyền thoại: | màu trắng |
| Bề mặt PCB hoàn thiện: | Vàng chìm, Ngón tay vàng 30U “ | Hồ sơ hội đồng quản trị: | Phay + V-CUT |
| Ứng dụng bảng mạch PCB: | những sàn phẩm kĩ thuật số | ||
| Yêu cầu Yêu cầu đặc biệt: | không gian dòng nhỏ và khoảng cách: 3/3 triệu / phút.thông qua kích thước lỗ 0,15mm / kiểm soát trở kháng / nhựa đầy và mạ trên / 0,25mm BGA / ngón tay vàng | ||
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
