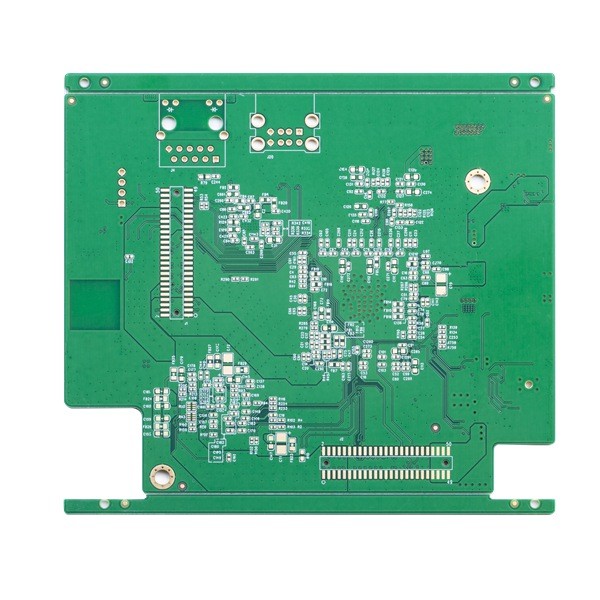

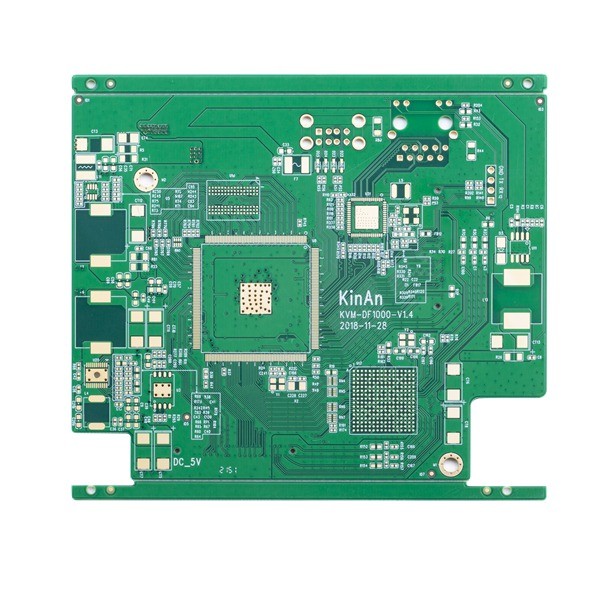

Mặt nạ hàn màu xanh lá cây Xoay nhanh Bo mạch PCB Kiểm soát trở kháng BGA 1.2mm 5mil

Mặt nạ hàn màu xanh lá cây Xoay nhanh Bo mạch PCB Kiểm soát trở kháng BGA 1.2mm 5mil

Biến nhanh Bảng mạch PCB Màu xanh lá cây Mặt nạ hàn nhỏ Kiểm soát trở kháng BGA Biến nhanh PCB Chế tạo PCB

4 LỚP Quik biến PCB nhanh

Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.

Bảng mạch BGALớp tối đa: 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers
Độ dày PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần xem xét) (Độ dày của bảng ≤ 0,6mm, không áp dụng cho bề mặt HASL)
độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và xoắn: 0,075%
Tối thiểu.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching
Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um
Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm
Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn
Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:
Q1: Làm thế nào tôi có thể nhận được một báo giá?
A: Vui lòng gửi cho chúng tôi tệp mầm với định dạng Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB và cung cấp số lượng theo yêu cầu.Chúng tôi sẽ cung cấp báo giá cho phù hợp.

Q2: Bạn có thể sản xuất PCB từ một tệp hình ảnh không?
A: Không. Nhưng nếu bạn có thể gửi cho chúng tôi một PCB mẫu, chúng tôi có thể sao chép thiết kế của nó và hoàn thiện nó.

Q3: Bạn có PCB trong kho không.
A: Hầu hết các bảng mạch PCB đều được tùy chỉnh, và chúng có các thiết kế khác nhau, chúng tôi sản xuất chúng theo các tệp gerber do khách hàng cung cấp.

Q4: Bạn thường sử dụng vật liệu FR4 nào?

A: Kingboard, ITEQ, Shengyi ...

Q5:Bạn thường sử dụng loại hình thức vận chuyển nào?
A: Đối với đơn đặt hàng số lượng nhỏ, chúng tôi luôn đề xuất vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để giao hàng trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Và đối với đơn đặt hàng khối lượng lớn, để tiết kiệm chi phí vận chuyển hàng hóa, chúng tôi sẽ đề nghị sắp xếp lô hàng bằng đường hàng không hoặc đường biển, Tất nhiên, nếu bạn có người giao nhận riêng và có thể cung cấp cho chúng tôi thông tin, chúng tôi có thể liên hệ với họ để sắp xếp lô hàng.
