FR4 TG135 Bảng mạch PCB xoay nhanh nhiều lớp Mặt nạ hàn xanh 3OZ

FR4 TG135 Bảng mạch PCB xoay nhanh nhiều lớp Mặt nạ hàn xanh 3OZ

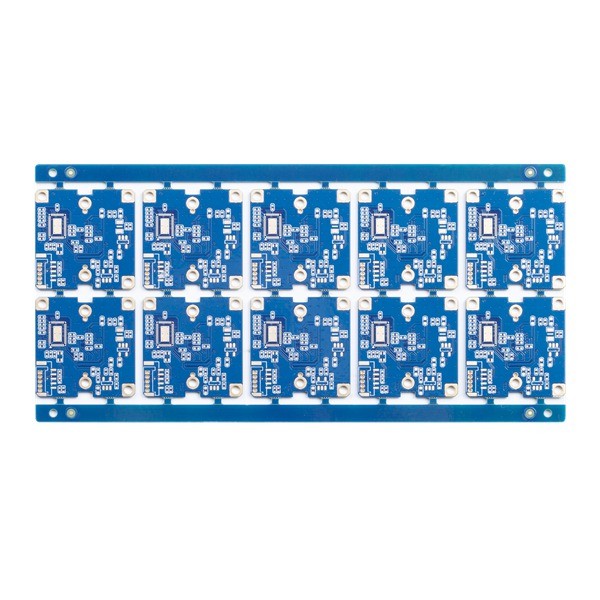

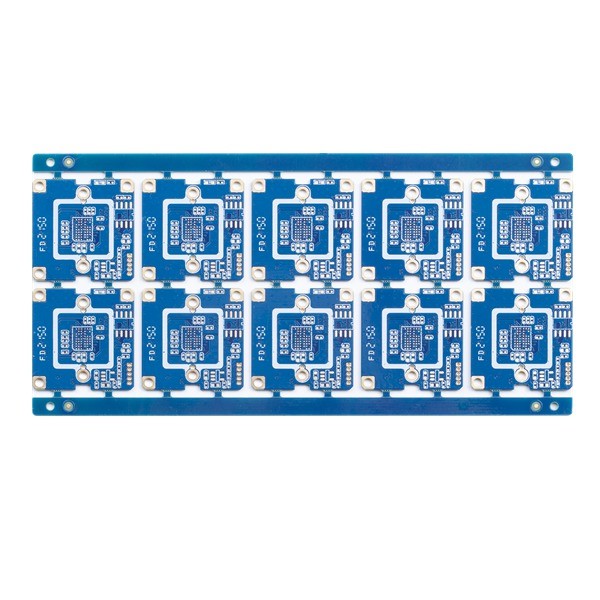

Biến nhanh Bảng mạch PCB Màu xanh Mặt nạ hàn xanh Biến nhanh Các nhà sản xuất PCB Biến nhanh PCB Nguyên mẫu PCB nhanh

4L Multilayer Quik biến PCB đen

Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.

Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)
Kích thước bảng điều khiển hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)
Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm
Vật liệu PCB: PI + FR4, FR4, Rogers
Độ dày PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần xem xét) (Độ dày của bảng ≤ 0,6mm, không áp dụng cho bề mặt HASL)
độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và xoắn: 0,075%
Tối thiểu.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching
Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um
Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm
Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn
Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.

Quý 2: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.

Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.

Q4: Bạn sẽ thường vận chuyển PCB như thế nào?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (chưa thanh toán thuế nhập khẩu).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.

Q5: Thời gian dẫn tiêu chuẩn của bạn để sản xuất là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
