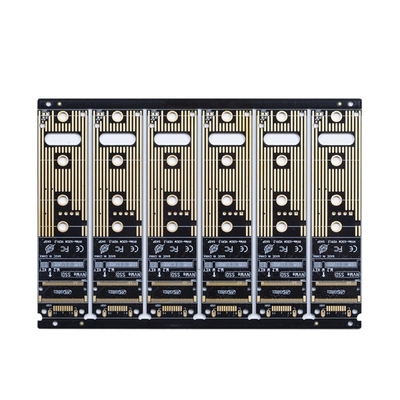

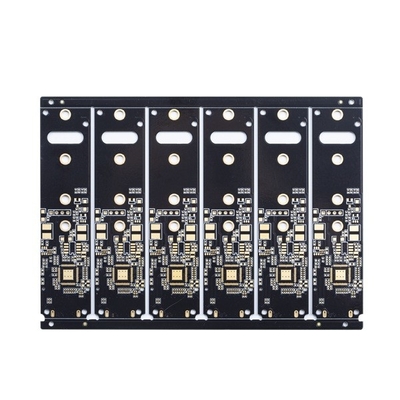

Bảng mạch biến nhanh Fr4 Bảng mạch nguyên mẫu Pcb vàng 4 phút
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | 4L Multilayer Quik biến PCB màu đen | Marterial | FR4 TG135 |
|---|---|---|---|
| Bề mặt hoàn thiện | Ngâm vàng | Độ dày của bảng | 1,0mm |
| Độ dày đồng | 1/1/1 / 1OZ | Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng | 4/4 triệu |
| Mặt nạ Hàn | Màu đen KSM | Lỗ khoan cơ khí nhỏ nhất | 0,2MM |
| Yêu cầu đặc biệt | kiểm soát trở kháng | Sản phẩm truyền thông ứng dụng | kiểm soát công nghiệp |
| Điểm nổi bật | Bảng mạch TG135 Fr4,Bảng mạch Fr4 4 triệu,Bảng nguyên mẫu Pcb 4 triệu |
||
Mô tả sản phẩm
Bảng mạch biến nhanh Fr4 Bảng nguyên mẫu vàng Pcb 4 phút
Biến nhanh Bảng mạch PCB Mặt nạ hàn đen Kiểm soát trở kháng Vật liệu FR4 Biến nhanh Nhà sản xuất PCB
4L Multilayer Quik biến PCB đen
Vật liệu PCB: PI + FR4, FR4, Rogers
Độ dày PCB: 0,2 ~ 4,0mm (＜ 0,2 mm, ＞ 4 mm cần xem xét) (Độ dày của bảng ≤ 0,6mm, không áp dụng cho bề mặt HASL)
độ dày đồng của đồng đế bên trong và bên ngoài: Tối thiểu 0,3 / 0,5oz, Tối đa 3oz, tăng thêm 4-6oz
Cung và xoắn: 0,075%
Tối thiểu.kích thước lỗ: 0,15mm (＜ 0,15 mm cần xem lại)
HDI Lỗ khoan tối thiểu: 0,08-0,10MM
Theo dõi / khoảng cách PCB: 3 triệu (0,075mm)
Đề cương PCB: Định tuyến / V-CUT / Punching
Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um
Chiều rộng cầu mặt nạ hàn tối thiểu: 4 triệu màu xanh lá cây, màu khác 4,8 triệu
Mặt nạ hàn lấp đầy lỗ: 0,1-0,5mm
Màu sắc của mặt nạ hàn: xanh lá cây, xanh lục mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màn hình lụa PCB: Trắng, đen và theo yêu cầu của bạn
Độ dày mặt nạ có thể bóc: 500-1000um
Màng oxy hóa của OSP: 0,2-0,5um
|
||||||||||||||||||||||||||||||
Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
