Trạm cơ sở thiếc PCB hai mặt ISO9001 UL được phê duyệt cho các sản phẩm kỹ thuật số
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| độ dày của bảng | 0,95mm | Chiều rộng và không gian của dòng | 0,5 triệu / 0,20 triệu |
|---|---|---|---|
| xử lý bề mặt | Thần tín | Số tầng | 2L |
| Điểm nổi bật | Trạm cơ sở thiếc PCB hai mặt,PCB hai mặt ISO9001,Bảng mạch hai mặt 0 |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
Mô tả sản phẩm

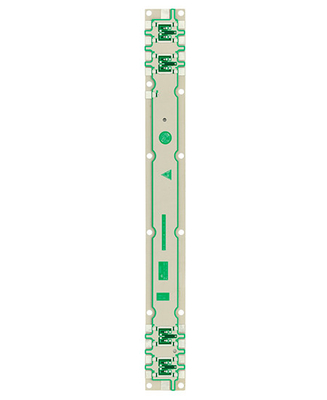

Trạm cơ sở thiếc PCB hai mặt ISO9001 UL được phê duyệt cho các sản phẩm kỹ thuật số
Ăng-ten trạm gốc thiếc 2L PCB hai mặt ISO9001 UL được phê duyệt
tấm tần số cao + kích thước siêu dài
Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như thông tin liên lạc, nguồn điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.HSX sở hữu đội ngũ có trình độ học vấn cao, giàu kinh nghiệm và trang thiết bị sản xuất tiên tiến.
Kích thước panel khả năng của nhà máy HSX là max 740x500mm, tuy nhiên khi kích thước panel lớn hơn 600mm thì cần xem xét lại lúc đầu.Và kích thước bảng điều khiển tối thiểu mà chúng tôi có thể đạt được là 5 * 5mm.
Độ dày PCB mà chúng tôi có thể đạt được là từ 0,2mm đến 4,0mm, khi độ dày của bảng thấp hơn 0,2mm hoặc cao hơn 4mm, ban đầu sẽ cần phải đánh giá bảng.(PS. Khi độ dày của bảng bằng hoặc nhỏ hơn 0,6mm, nó sẽ không áp dụng cho bề mặt hoàn thiện HASL)
Độ dày đồng cơ sở của lớp bên trong và bên ngoài nhỏ nhất là 0,3/0,5oz và tối đa là 3oz.
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
Trả lời: Có, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu quay nhanh độc lập và dây chuyền sản xuất PCB khối lượng lớn.
Hỏi2: Còn năng lực sản xuất nhà máy PCB của bạn thì sao?
Trả lời: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông/tháng và 5000 loại/tháng.
Hỏi3: Nếu chúng tôi không có tệp PCB/tệp Gerber, chỉ có mẫu PCB, bạn có thể tạo tệp đó cho tôi không?
Trả lời: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và xử lý nó.
Hỏi4: Bạn thường vận chuyển PCB như thế nào?
Trả lời: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể vận chuyển bảng PCB của bạn bằng tàu hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có công ty giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để xử lý lô hàng của bạn.
Câu 5: Thời gian giao hàng tiêu chuẩn của bạn là gìsản xuất?
A: Mẫu/nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (nhanh nhất là 24 giờ đối với dịch vụ quay nhanh)
4-8 Lớp: 7~12 ngày làm việc (48 giờ nhanh nhất đối với các dịch vụ chuyển nhanh)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
